IP外殼防護等級--IP防塵防水測試

在工業生產中，特別是可在戶外使用的電子電器產品，對設備都會有不同等級的防塵防水要求。自動化儀表設備的外殼防護等級（IP代碼/防塵防水），是保證設備正常運行、保證產品安全可靠性防護的一項重要指標。那么，在選擇與使用儀表產品時，就要特別關注一下儀器儀表的防護等級，這對于正確地產品選型，及產品安裝與使用有著非常重要的意義。下面，就為大家具體介紹一下IP防護等級的相關知識。

試驗標準：GB/T 4208-2017、IEC 60529-2013

適用范圍：適用于額定電壓不超過72.5KV，借助外殼防護的電氣設備

IP代碼： IP23CS

其中第一位特征數字：代表防塵等級，可取0~6；

第二位特征數字：代表防水等級，可取0~9；

附加字母：代表防止接近的危險部件（如手背、手指、工具、金屬線），可取A，B，C，D；

補充字母：代表對樣機的補充信息，如高壓設備、防水試驗時樣機運行等，可取H、M、S、W。

防塵等級——含義

防塵等級	含義	要求
0級	無防護	無要求

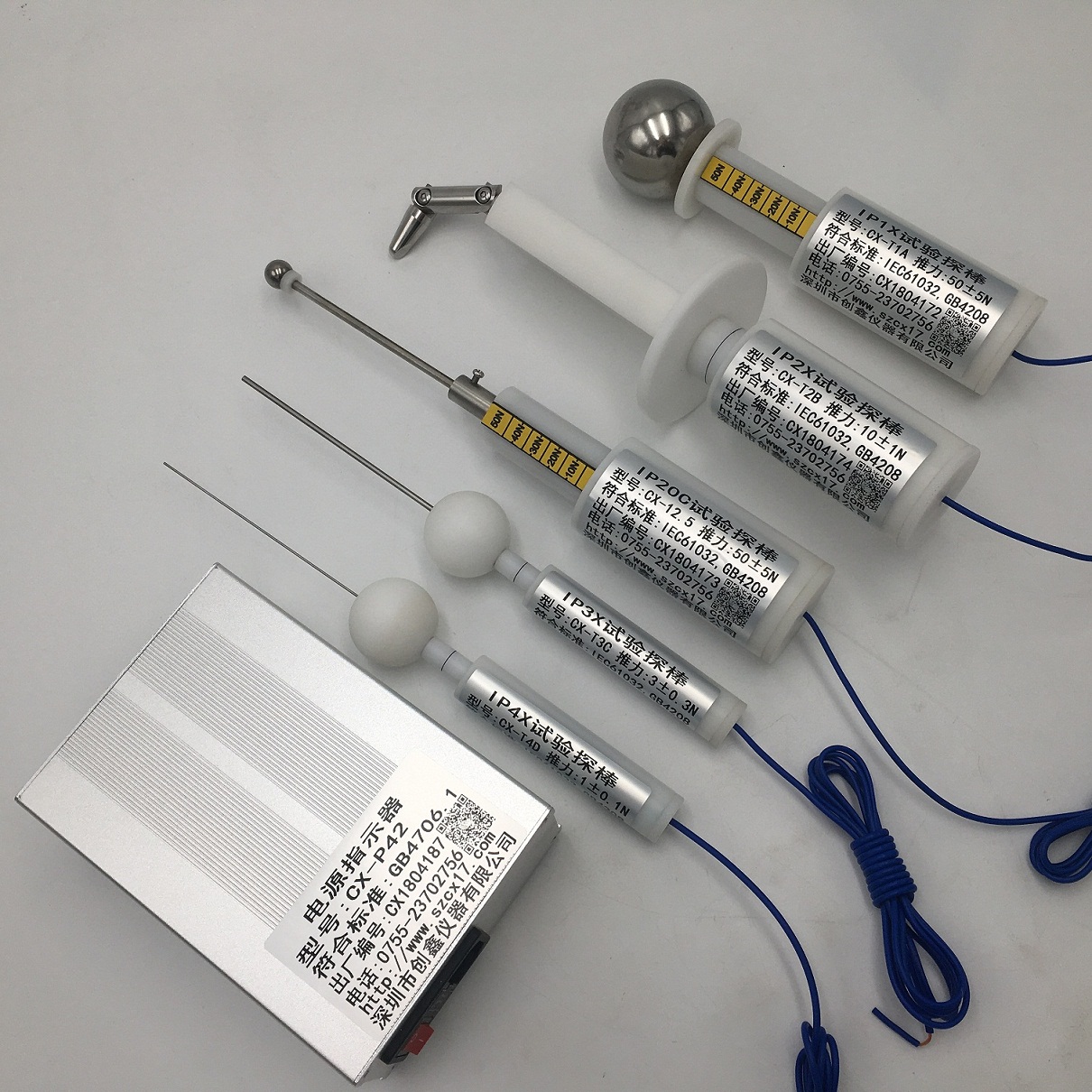

1級	防固體異物-手背	直徑50mm球形試具應與危險部件有足夠距離
2級	防固體異物-手指	直徑12.5mm、長80mm的鉸接試指應與危險部件有足夠的間隙
3級	防固體異物-工具	直徑2.5mm的試具不得進入殼內
4級	防固體異物-金屬絲	直徑1mm的試具不得進入殼內
5級	防塵	粉塵不得影響設備的正常運作和安全性能
6級	塵密	無灰塵進入

防水等級——含義

防塵等級	含義	要求	條件	測試時間

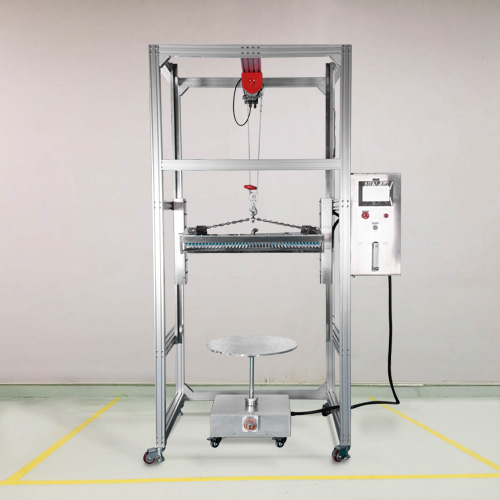

1級	防止垂直方向滴水	垂直方向滴水無有害影響	1mm/min 轉速：1r/min	10min
2級	外殼15°角傾斜時防垂直方向滴水	外殼各垂直面在15°范圍內傾斜時，垂直方向滴水無有害影響	3mm/min	每個傾斜位置2.5min
3級	防淋水	外殼各垂直面在60°范圍內淋水無有害影響	0.07L/孔/min左右60°淋水	先測試5min樣品旋轉90°再測試5min
4級	防濺水	外殼各方向?yàn)R水無有害影響（180°淋水）	0.07L/孔/min左右180°淋水	10min
5級	防噴水	外殼各方向噴水無有害影響	噴嘴直徑：6.3mm 水流量：12.5L/min 噴水距離：2.5-3m	向所有可能的方向噴水每1m2外殼1min，最少3min
6級	防強烈噴水	外殼各方向強烈噴水無有害影響	噴嘴直徑：12.5mm 水流量：100L/min 噴水距離：2.5-3m	向所有可能的方向噴水每1m2外殼1min，最少3min
7級	短時浸水	1米水深浸泡30分鐘，無有害影響	/	30min
8級	防持續潛水	客戶自定義水深/浸泡時間（強度超過7級），無有害影響	/	用戶協商
9級	防高溫/高壓噴水	在0°、30°、60°、90°四個方向噴射80℃的熱水，無有害影響	樣品轉速：5r/min	每個位置30s（小樣品）
