擺錘沖擊試驗裝置試驗時錘頭的高度要求

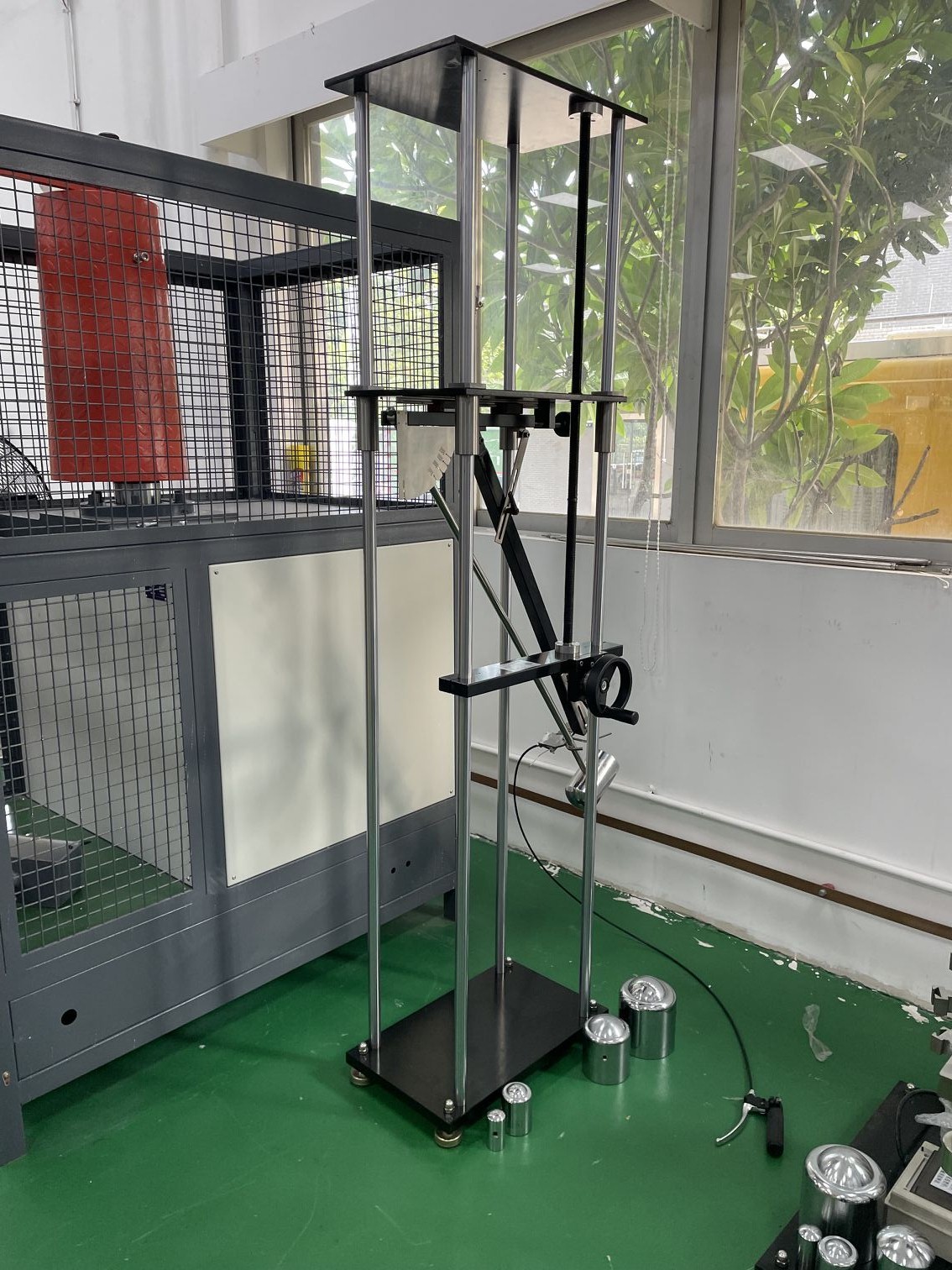

擺錘沖擊試驗裝置試驗時錘頭的高度要求
一、產品概述
二、 依據高壓開關標準要求制作：GB7251-2013《低壓成套開關設備和控制設備》、GB3906-2006 《3.6KV-40.5KV交流金屬封閉開關設備和控制設備》、GB/T
11022—2011《高壓開關設備和控制設備標準的共用技術要求》、GB/T 1984—2014 《高壓交流斷路器》、GB/T 7674-2008 《額定電壓72.5kV及以上氣體絕緣金屬封閉開關設備》等。
機械碰撞試驗臺用途：
三、 主要用于JP柜、低壓開關柜、電纜分支箱、計量表箱等產品的機械碰撞試驗，通過更換不同類型的錘擊頭實現各種能量的碰撞試驗。本裝置具有操作簡單，使用方便，安裝快捷等優點。
四、技術參數
1、擺桿：長度1000㎜，外徑15.9 mm、壁厚1.5 mm的鋼管，與錘頭構成各等效質量；
2、沖擊點上下可調，行程200-1200mm,可定制高度，沖擊裝置前后左右可移動。
3、撞擊錘頭見表1撞擊元件特性，配2，5,10,20J錘頭擺桿，50J選配。
4、沖擊能量、等效質量與跌落高度對照見表2 跌落高度。
5、IK等級參數對應表見表3 IK代碼及其相應碰撞能量的對應關系
6、結構原理：試樣為正常安放，調整沖擊點，定位沖擊裝置，按釋放桿錘頭自由沖擊試樣。
五、標準參數及圖片參考
表1 撞擊元件特性
能量/J
≤1
±10%
2
±5%
5
±5%
10
±5%
20
±5%
50
±5%
等效質量±2%kg
0.25(0.2)
0.5
1.7
5
5
10
材料
尼龍
鋼
R/mm
10
25
25
50
50
50
D/mm
18.5（20）
35
60
80
100
125
f/mm
6.2（10）
7
10
20
20
25
r/mm
-
-
6
-
10
17
l/mm
根據等效質量調整確定，見附錄A
a、洛氏硬度HRR85~100按ISO2039-2;b、Fe490-2按ISO1052，洛氏硬度HRE80~85按ISO6508.
注：當能量小于或等于1J時，在括號中的撞擊元件的等效質量以及撞擊元件的直徑是參照原試驗Ef，試驗Eg的量值已在此參數中，為了協調，括號內的量值自本部分等同采用的IEC60068-2-75：1997第一版1997年8月出版的5年后將刪除。
表2 跌落高度
能量/J
0.14
0.2
(0.3)
0.35
(0.4)
0.5
0.7
1
2
5
10
20
50
等效質量/kg
0.25
(0.2)
0.25
(0.2)
0.25
(0.2)
(0.2)
0.25
0.25
0.25
0.5
1.7
5
5
10
跌落高度±1%mm
56
(100)
80
(150)
140
(200)
(250)
200
280
400
400
300
200
400
500
注1、見3.2.2注；注2、本部分的能量單位焦耳（J）由標準重力加速度導出，g圓整取值10m/s2。
表3 IK代碼及其相應碰撞能量的對應關系
IK代碼
IK00
IK01
IK02
IK03
IK04
IK05
IK06
IK07
IK08
IK09
IK10
碰撞能量/J
a
0.14
0.2
0.35
0.5
0.7
1
2
5
10
20
注1、如果要求更高的碰撞能量，推薦取值50J；注2、有些國家標準使用一位數字表示規定的碰撞能量，為避免與之混肴，故特征數字選用兩位數字表示
a 按本標準為無防護
