IPX34花灑噴頭淋雨試驗裝置中IPX3淋雨與IPX4濺水的區別與使用方法
IPX34花灑噴頭淋雨試驗裝置中IPX3淋雨與IPX4濺水的區別與使用方法

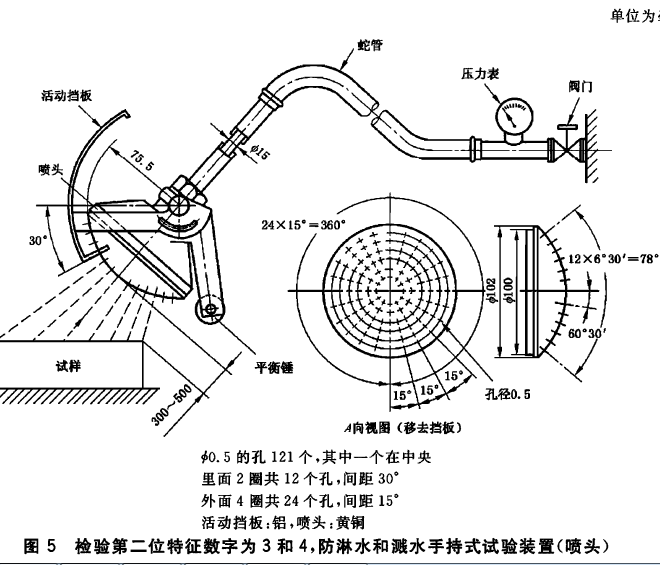

噴頭式淋水試驗
試驗設備：手持式淋水濺水試驗裝置
試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在 300mm 至 500mm 之間
試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為 10 L/min
試驗時間：按被檢樣品外殼表面積計算，每平方米為 1 min (不包括安裝面積)，最少 5 min
噴頭式濺水試驗 試驗設備和試樣放置：與上述 IPX34擺管淋雨試驗裝置相同;
試驗條件：拆去設備上安裝帶平衡重物的擋板，其余與上述 IPX 3 之 b 款均相同;
試驗時間：與上述 IPX 3 之 b 款均相同， 即按被檢樣品外殼表面積計算，每平方米為 1 min (不包括安裝面積) 最少 5min

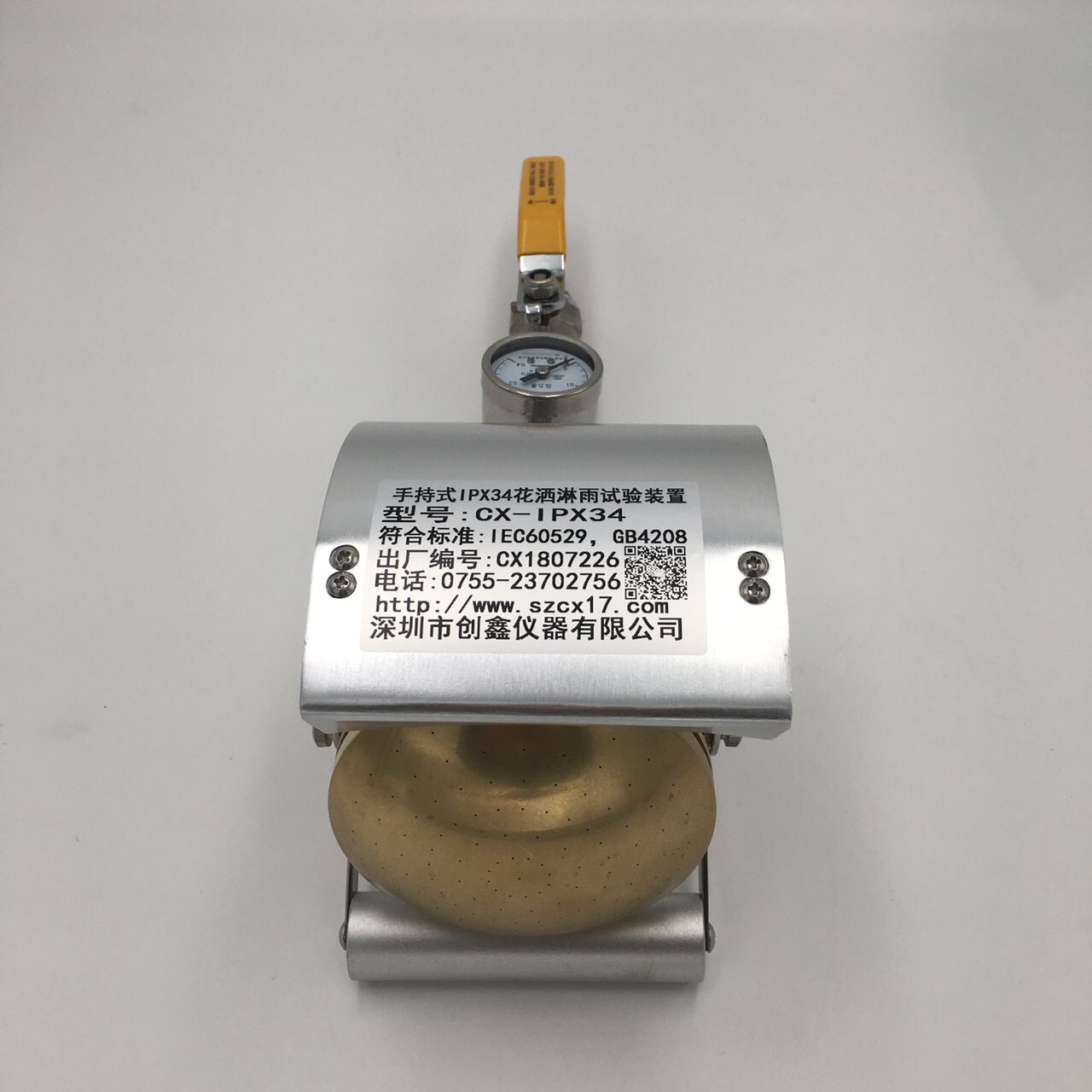

IPX34花灑噴頭淋雨試驗裝置主要技術參數：
技術參數
結構參數
設備外尺寸
約 長380*寬130*高150mm
黃銅噴頭尺寸
? 102mm
噴水孔數
121個
噴水孔徑尺寸
? 0.5mm
開孔位置
里面2圈12個孔/圈，間距30°
外面4圈24個孔/圈，間距15°
進水口外徑
? 18mm
不銹鋼水管外徑
? 28mm
功能參數
水流量
10L/min±5%
流量調節方式
手動調整
水壓范圍
50―150Kpa
