IP防護等級測試的目的是什么
IP防護等級測試的目的是什么
防塵防水測試又稱為外殼防護等級，簡稱IP代碼，IP（International Protection）防護等級系統是由IEC（International Electrotechnical Commsission）所起草，有兩個數字組成，第1個數字表示離塵、防止外物侵入的等級，第2個數字表示防濕氣、防水侵入的密閉程度，數字越大，表示其防護等級越高，按照EN 60529/IEC 529規定，若數字后有跟字母，第一個字母用來表示對人身體的不同部位的防護等級,字母代號有A、 B、C和D，第二個字母表示一些特定的測試條件其字母代號有H、M、S和W。
常見產品IP防護等級測試
計算機類產品
電子通信類產品
電器類產品
IP防護等級測試項目介紹
IP后第一個數字代表：防止外物侵入、防塵的保護等級
第一位特征數字
防護范圍
說明
0
無防護
對外界的人或物無特殊的防護
1
防止直徑大于50mm的固體外物入侵
防止人體（如手掌）因意外而接觸到電器內部的零件，防止較大尺寸（直徑大于50mm）的外物侵入
2
防止直徑大于12.5mm的谷底外物入侵
防止人的手指接觸到電器內部的零件，防止中等尺寸（直徑大于12.5mm）的外物侵入
3
防止直徑大于2.5mm的固體外物侵入
防止直徑或厚度大于2.5mm的工具、電線及類似的小型外物侵入而接觸到電器內部的零件
4
防止直徑大于1.0mm的固體外物侵入
防止直徑大于1.0mm的工具、電線及類似的小型外物侵入而接觸到電器內部的零件
5
防止外物及灰塵
完全防止外物侵入，雖不能完全防止灰塵侵入，但灰塵的侵入量不會影響電器的正常運作
6
防止外物及灰塵
完全防止外物及灰塵侵入
IP后第2個數字代表：離塵、防止外物侵入的等級
第二位特征數字
防護范圍
說明
0
無防護
對水或濕氣無特殊的防護
1
防止水滴浸入
垂直落下的水滴（如凝結水）不會對電器造成損壞
2
傾斜15°時，仍可防止水滴浸入
當電器由垂直傾斜至15°時，滴水不會對電器造成損壞
3
防止噴灑的水浸入
防雨或防止與垂直的夾角小于60°的方向所噴灑的水侵入電器而造成的損壞
4
防止飛濺的水浸入
防止各個方向飛濺而來的水侵入電器而造成的損壞
5
防止噴射的水浸入
防止來自各個方向噴嘴射出的水侵入電器而造成的損壞
6
防止大浪浸入
裝設于甲板上的電器，可防止因大浪的侵襲而造成的損壞
7
防護短時浸水
電器浸在水中一定時間或水壓在一定的標準以下，可確保不因浸水而造成損壞
8
防護長期浸水
可在特定的條件下進入水中，不應有能引起損害的水量浸入

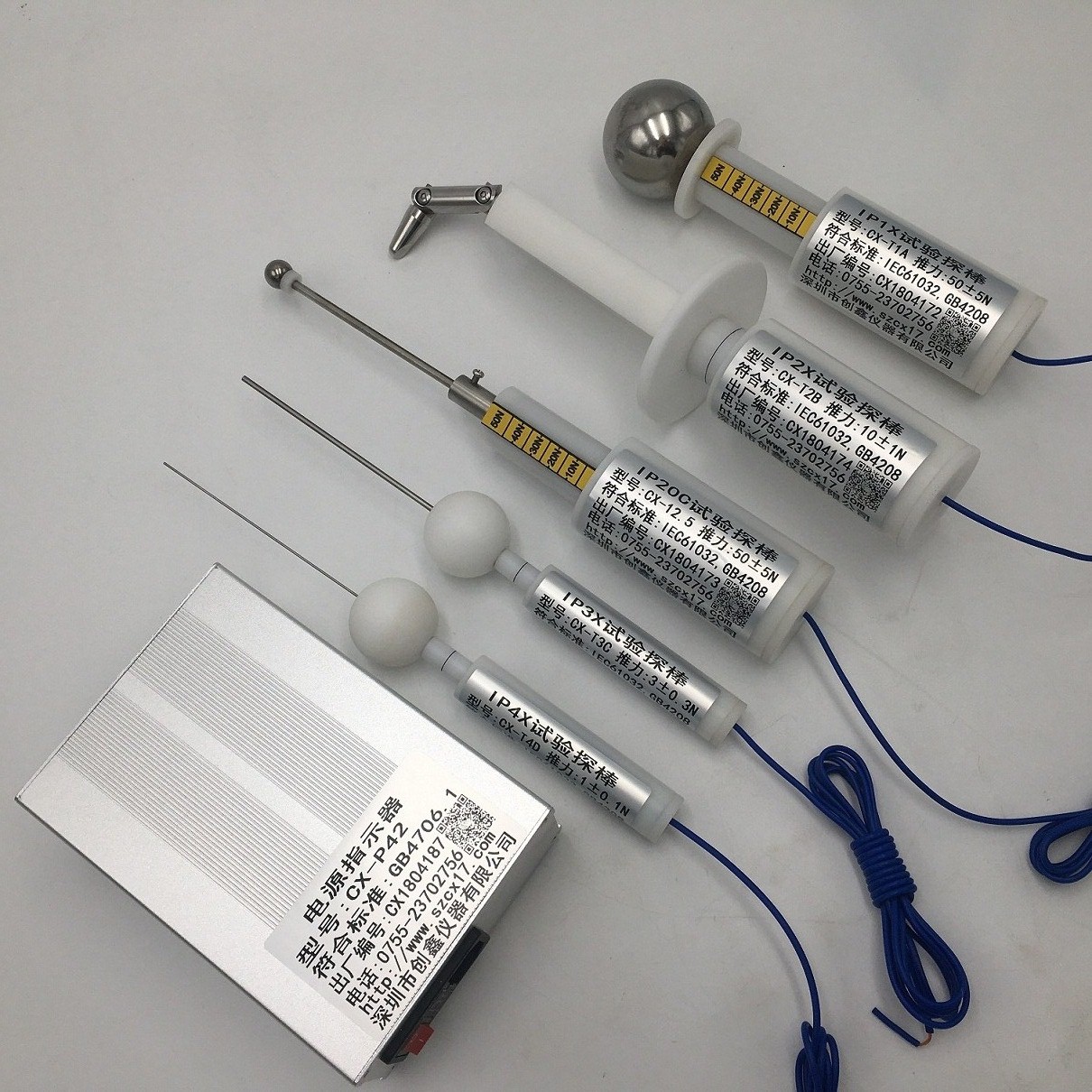

附加字母表示接近危險部件的防護等級，分別以A、B、C、D表示。
字母
說明
A
防止手背接觸危險部件（測試針50mm球與危險部件有一定的空隙）
B
防止手指接觸危險部件（測試手指直徑12mm，長80mm與危險部件有一定的空隙）
C
防止工具接觸危險部件（測試針直徑2.5mm，長100mm與危險部件有一定的空隙）
D
防止線纜接觸危險部件（測試針直徑1mm，長100mm與危險部件有一定的空隙
補充字母可用來表示補充的內容，分別以H、M、S、W表示，其含義是對所在防護等級進行試驗時要加的補充條件。
