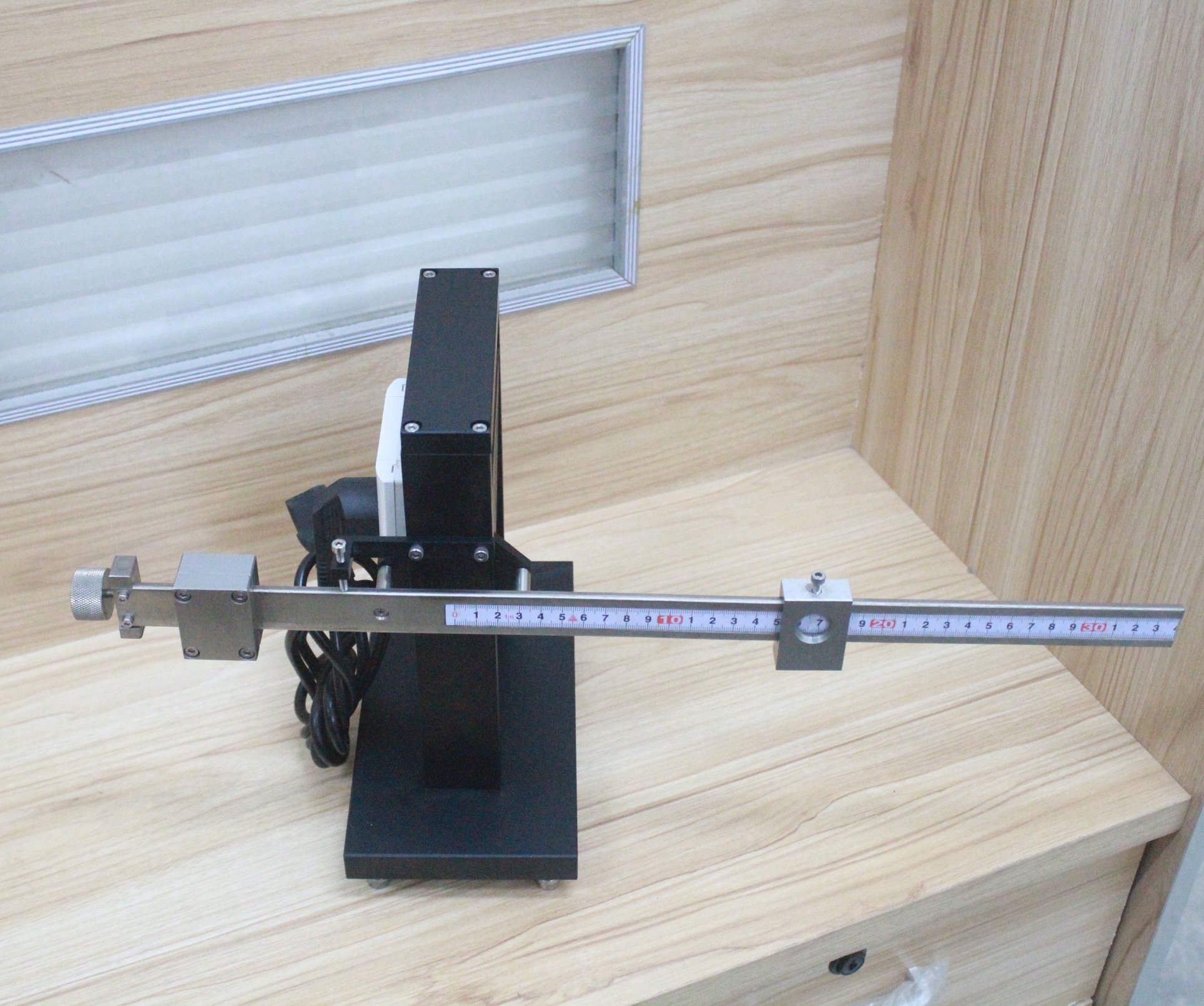

插頭力矩試驗裝置

1.1、產品概述：

符合GB2099.1/IEC60884-1第14.23.2節、GB4706/IEC60335-1第22.3節、GB8898/IEC60065第15.4.1節及圖11、 GB4943/IEC60950-1第4.3.6節、IEC 60598-1和GB7000.1第4.14.6節等標準要求，用于檢測帶有插銷的直插式設備在正常使用時對插座產生的機械應力（施加的力矩）是否在規定范圍之內，增加配置也可作為螺口式燈座的扭力試驗設備（選配）。

1.2試驗原理

本試驗設備平衡臂圍繞距輸出插座的插合面后8㎜處、通過輸出插座插孔中心線的水平軸線旋轉。在試樣未插合時，平衡臂處于平衡狀態，輸出插座的插合面處于垂直位置。在試樣插合后，為維持輸出插座插合面處于垂直平面內而對輸出插座施加的力矩通過平衡臂上砝碼的位置來確定,此力矩不應超過0.25Nm。

1.3技術參數

接觸面與軸心面距離：8mm

力臂：約0-200mm

力矩: 0.25N力矩

配置：萬能插座（適合GB、BS、歐洲插頭使用）1個

UL插座（1-15P/5-15P 125V/10A）1個

澳洲插座10A: 1個
