手持式淋雨試驗裝置的應用與實物照片

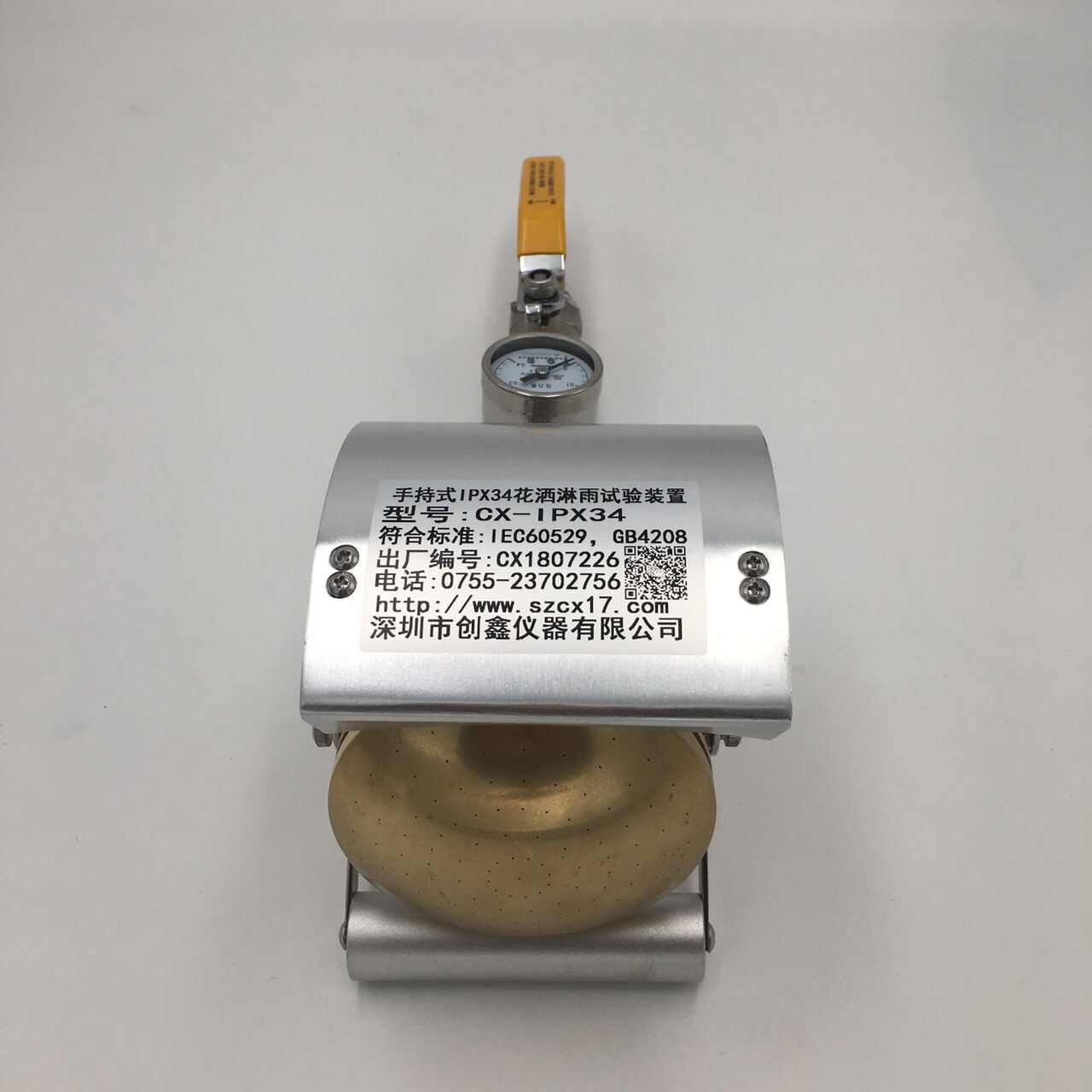

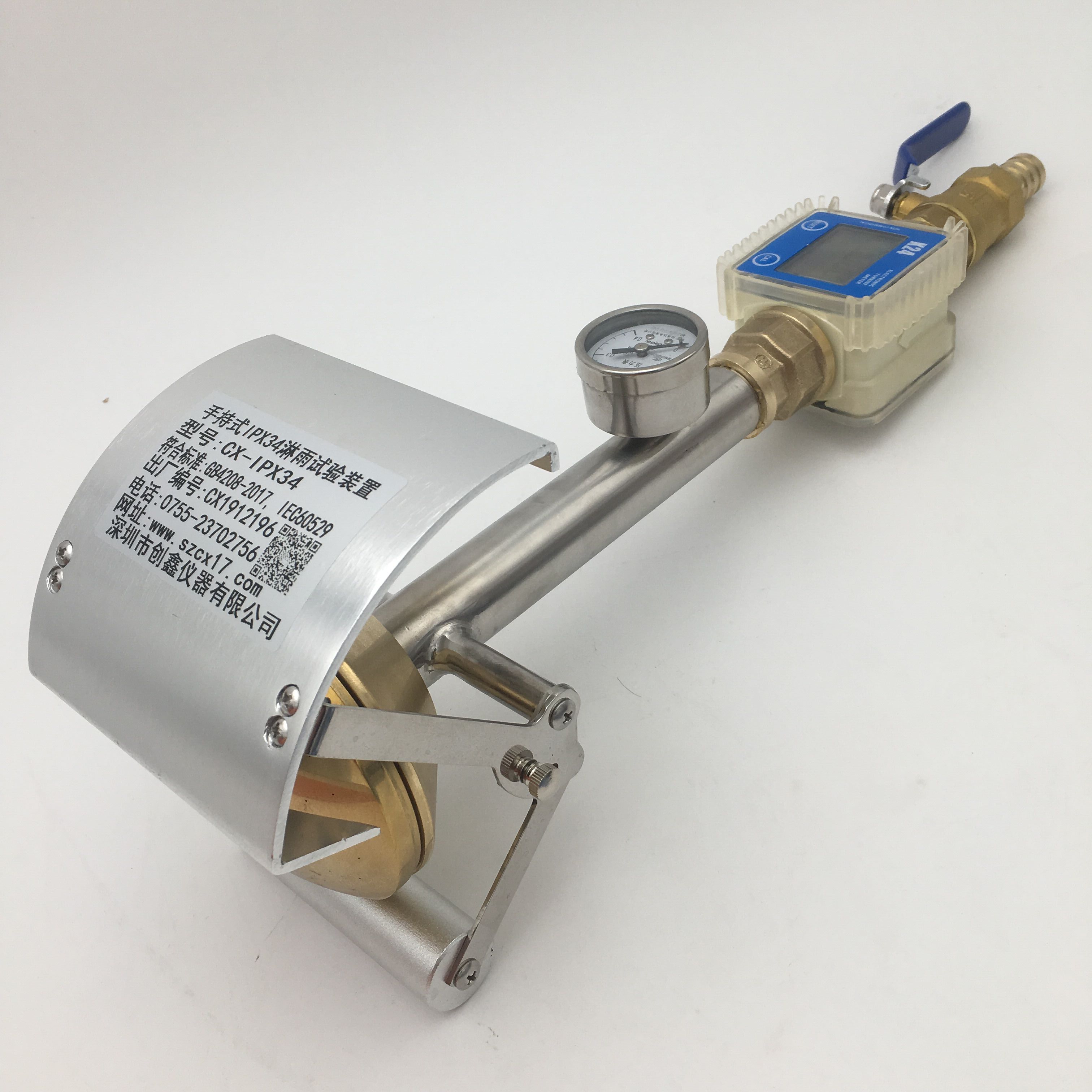

IPX34花灑淋雨試驗裝置
符合標準： GB 4208-2017 《外殼防護等級（IP代碼）》的IPX3和IPX4 、GB2099.1(IEC 60884-1)、GB4706.1(IEC 60335-1)、GB7000.1 (IEC 60598-1) 、GB/T 4942.1-2006《旋轉電機整體結構的防護等級（IP代碼）分級》、GB/T 4942.2-1993《低壓電器外殼防護等級》、QC/T 413-2002《汽車電器設備基本技術條件》
用途：適用于進行產品的IPX3、IPX4測試
試樣范圍：如電子電器、燈具、電柜、電器元件、汽車、摩托車電氣產品（如汽車儀表、各類開關、微電機等）
結構及功能：IPX3和IPX4的手持式防水試驗主要區別在于IPX4需卸下淋水噴頭的平衡擋板，使外殼在各個可能方向都受到濺水。該裝置可配合試樣旋轉臺使用。
技術參數:
|
項目 |
參數 |
|
使用電源 |
單相AC220V,50Hz |
|
使用水源 |
水流速率為＞10L/min±5%、壓力為50～150kpa干凈、無雜質的清水，配水清潔過濾裝置 |
|
淋水噴頭參數 |

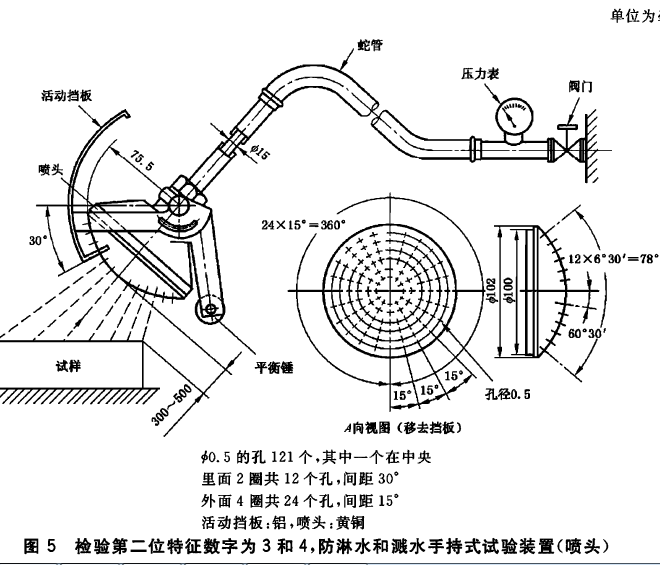

外徑Ф102mM，球面直徑SФ75.5mm，中間孔1個、內兩圈24個孔夾角30°、外四圈96個孔夾角15°，總共121個孔，孔徑Ф0.5mm，黃銅制作 |
|
水流量 |
10L/min±5%，流量計可調 |
|
壓力 |
50～150Kpa，壓力表量程0～0.25Mpa |
|
活動擋板 |
可拆卸 |
