GB4706.1第22.3條款插腳拉扭試驗裝置的操作方法

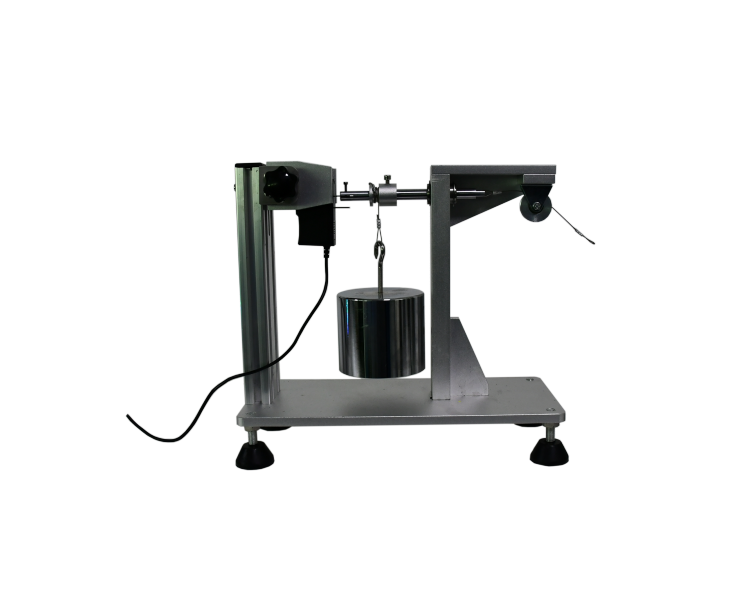

GB4706.1第22.3條款插腳拉扭試驗裝置
一、符合標準及條款
GB4706.1-2005《家用和類似用途電器的安全第1部分通用要求》第22.3條款
二、試樣范圍、用途、原理、結構及使用環境
試樣及限制：家用和類似用途為直接插入輸出插座而提供插腳的器具
試驗用途：用于驗證夾持插腳的裝置有足夠的強度承受正常使用中插腳可能受到的力的作用
測試原理：通過定滑輪用砝碼掛繩實現拉力，用一定扭力臂的轉輪和砝碼實現扭矩
設備結構：臺式結構，設備尺寸：約350×250×3500（mm） W×H×D，設備重量：15kg
三、性能指標
工位：單工位
控制方式：手動
拉力砝碼：50N
扭矩：0.4N.m，通過50N砝碼和R8mm扭力輪實現
試驗時間：1min，手動控制
配置：插銷夾具一套
一、符合標準及條款
GB4706.1-2005《家用和類似用途電器的安全第1部分通用要求》第22.3條款
二、試樣范圍、用途、原理、結構及使用環境
試樣及限制：家用和類似用途為直接插入輸出插座而提供插腳的器具
試驗用途：用于驗證夾持插腳的裝置有足夠的強度承受正常使用中插腳可能受到的力的作用
測試原理：通過定滑輪用砝碼掛繩實現拉力，用一定扭力臂的轉輪和砝碼實現扭矩
設備結構：臺式結構，設備尺寸：約350×250×3500（mm） W×H×D，設備重量：15kg
三、性能指標
工位：單工位
控制方式：手動
拉力砝碼：50N
扭矩：0.4N.m，通過50N砝碼和R8mm扭力輪實現
試驗時間：1min，手動控制
配置：插銷夾具一套
