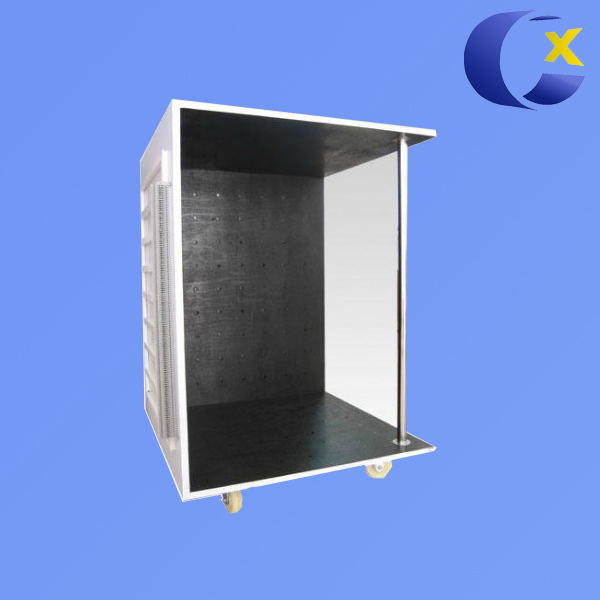

電器溫升測試角的布點要求
電器溫升測試角的布點要求
符合標準：
GB4706.1-2005《家用和類似用途電器的安全第1部分通用要求》第11條、IEC60335-1
用途：
用于為各種電工、電器產品的溫升測試提供符合標準要求的環境條件
試樣范圍：
家用電器,如微波爐、電冰箱
結構及功能：
可按實際被測試樣品定做不同分布規格、測溫點數量及外形尺寸
技術參數:
序號
名稱
參數
1
尺寸
600X600X1000mm、800X800X1000mm、1000x1000x1200mm（或定制）
2
熱電偶
直徑小于0.3mm的美國原裝OMEGA熱電偶K型
3
熱電偶布置
全部引出在一個或三個接線面板上
4
測溫銅片
直徑15mm,厚度1mm黃銅片，圓銅片的前表面與膠合板的表面平齊
5
測溫點數
每個面20點、32點、48點、64點（或定制）
6
測溫點布置
100×100mm或76×76mm或50×50mm正方形分布
7
膠合板
厚度約20mm膠合板，正面涂無光黑漆，背面貼灰色膠片板
8
結構
1塊底板，2塊側板，1塊頂板
