沖擊載荷試驗裝置的要求與應用

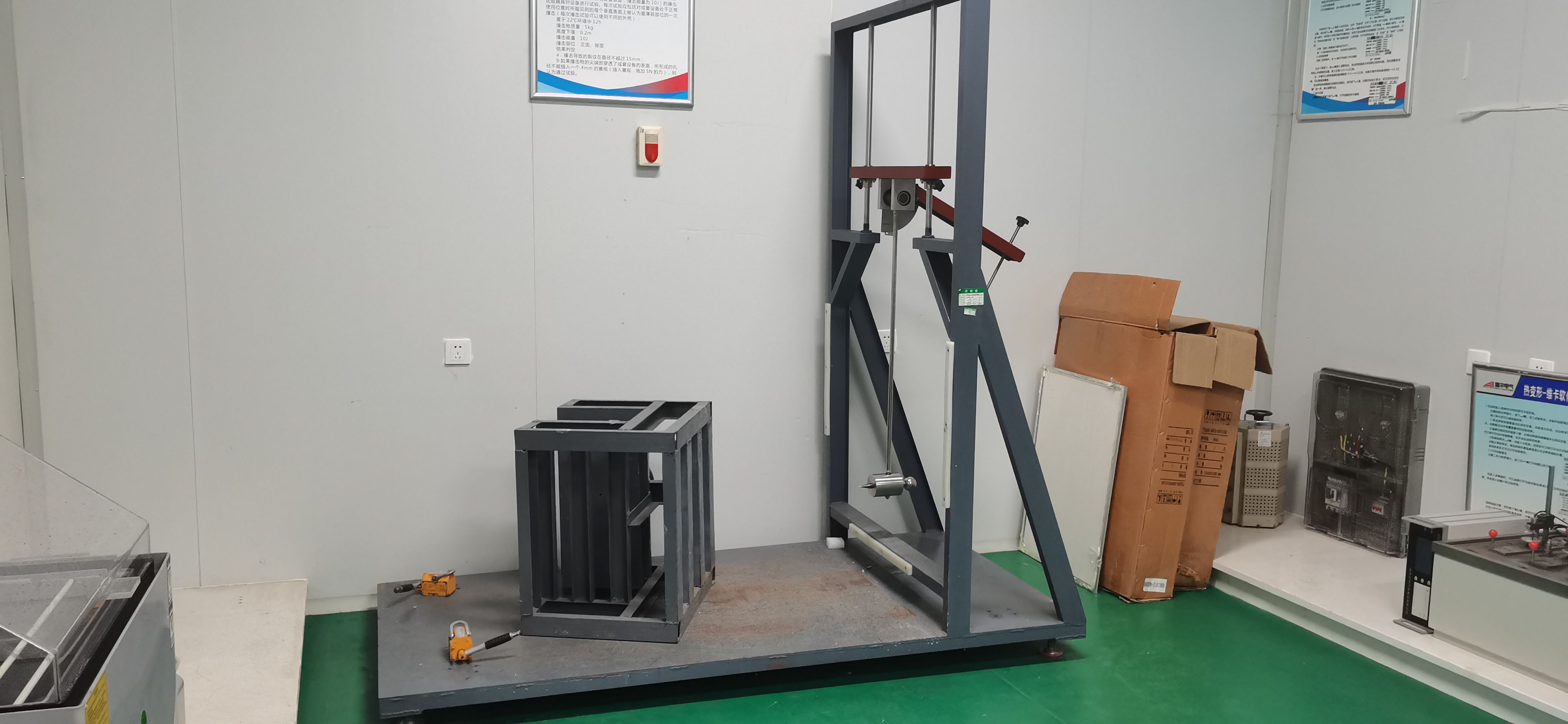

沖擊載荷試驗裝置

依據高壓開關標準要求制作：GBT 20641-2014 低壓成套開關設備和控制設備GB7251-2013《低壓成套開關設備和控制設備》、GB3906-2006 《3.6KV-40.5KV交流金屬封閉開關設備和控制設備》、GB/T 11022—2011《高壓開關設備和控制設備標準的共用技術要求》、GB/T 1984—2014  《高壓交流斷路器》、GB/T 7674-2008  《額定電壓72.5kV及以上氣體絕緣金屬封閉開關設備》等。

產品用途：

主要用于JP柜、低壓開關柜、電纜分支箱、計量表箱等產品的機械碰撞試驗，通過更換不同類型的錘擊頭實現各種能量的碰撞試驗。本裝置具有操作簡單，使用方便，安裝快捷等優點。

主要結構：

主要由：1、機架，2、樣品固定平臺，3、錘擊頭，4、錘擊頭提升機構、5、錘擊頭限位和釋放機構（沖擊高度）等組成。

機架：機架由型材和鋼板一體式焊接而成，保證標準對機架剛度的要求，也方便移動和安裝。

樣品固定平臺：整個樣品固定平臺具有：高剛度，樣品安裝方便、樣品安裝靈活多樣等特點。

錘擊頭：符合標準：GB/T 2423.55試驗eh：錘擊試驗 的標準要求，根據不同沖擊能量的要求可以更換不同的錘擊組件。

錘擊頭提升機構：不同大小的試樣，錘擊點也不同，試驗臺通過錘擊頭提升機構來確定錘擊點的位置。

錘擊頭限位和釋放機構：通過限位機構來確定沖擊高度，錘擊頭鎖止于限位機構后，

主要技術參數：

1、 擺錘沖擊高度：根據不同的沖擊能量，可以更換不同的擺錘、調節不同的沖擊高度。

2、 擺錘為手動釋放。

3、擺桿角度：0-90°可調，刻度顯示；

4、沖擊試驗高度：200-600mm,可調

5、碰撞能量：5kg角狀物錘頭，IK09錘頭各一個

6、擺桿長度：1000mm

7、外形尺寸：高3.3m，寬1.2m，長1.5m

8、設備平臺架尺寸：1600×1460×750mm

9、檢測對象最大尺寸  1200×1200×2200mm
