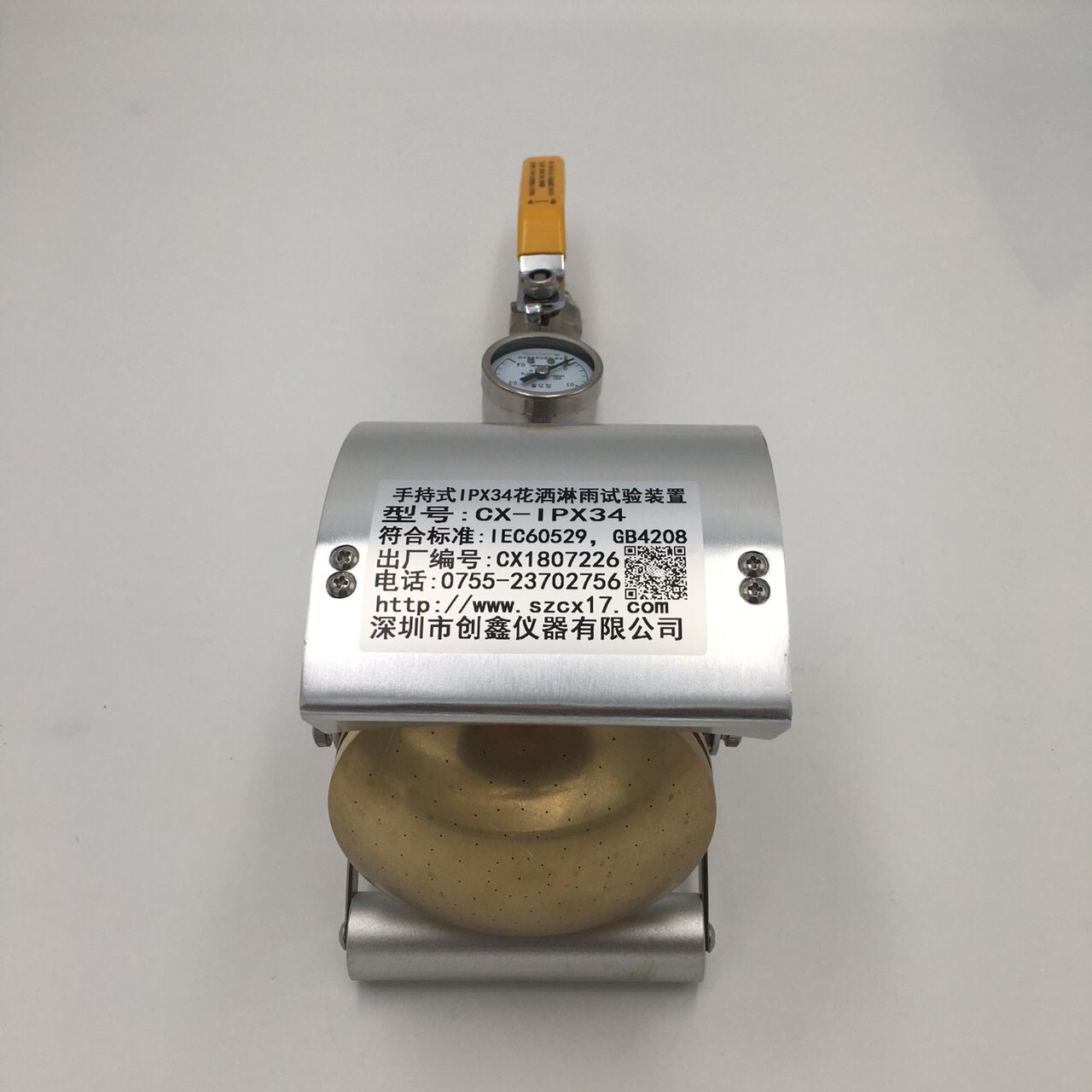

手持式IPX34花灑測試裝置

適用于進行產品的 IPX3、IPX4測試。用于電氣設備或部件的防淋水實驗和濺水實驗（IPX3和IPX4），尤其是暴露在開放空間的器具，如空調、電纜連接器與轉換器等。

IPX3是指防止噴灑的水侵入,防雨或防止與垂直的夾角小于60°之方向所噴灑的水進入器具造成損壞; IPX4是指防止飛濺的水侵入,防止各方向飛濺而來的水進入器具造成損壞。

IPX3 擺管式淋水濺水試驗是選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm； 試驗條件：水流量按擺管的噴水孔數計算,每孔為 0.07 L/min。 淋水時，擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動60°，共120°，試驗時間：連續淋水10 min。

IPX4 擺管式濺水試驗是選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm； 試驗條件：水流量按擺管的噴水孔數計算,每孔為 0.07 L/min。噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂兩邊各擺動180°，共約360°，試驗時間：連續淋水10 min。

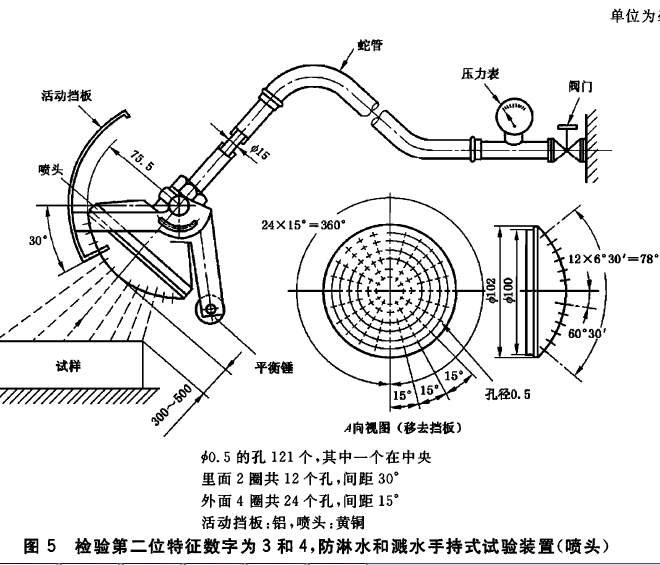

手持式花灑測試裝置主要技術參數

1、噴頭外徑：直徑102；

2、噴頭內徑：直徑100；

3、噴頭開孔表面弧度：78°；

4、噴頭孔徑：直徑0.5mm，共121個孔，其中一個在正中央，里面兩圈共12個孔，間距30°，外面4圈共24個孔，間距15°；

5、材質：活動擋板：不銹鋼；噴頭：黃銅；其他部件：304不銹鋼；

6、配連接球閥、壓力表及3米水管；

7、壓力表范圍：0～0.25MPa。
