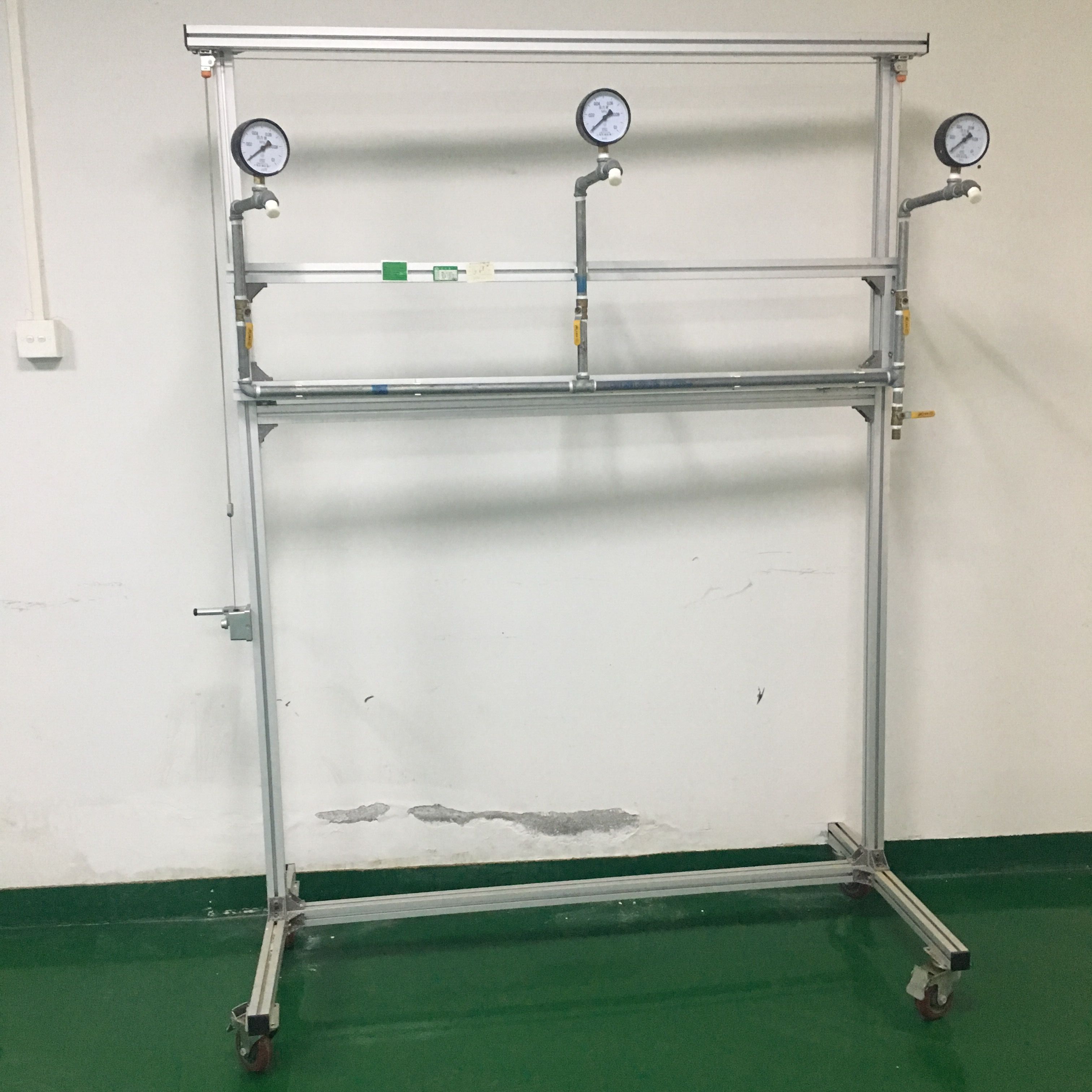

UL 噴水試驗裝置

根據UL60507-ENGL 1999 標準圖38.1、圖38.2 中的要求及《ANSI Z21.10.3-2004》與《ANSI Z21.58 標準中的Figure 10/Figure 11 條款》及《CSA4.3-2004》標準來制造，滿足UL1598、UL153、UL1703、UL1741、UL514B、UL1278、UL1571 、UL1598圖19.17.1 和19.17.2等標準。

Rain-Test Spray Heads from UL淋雨噴嘴(噴頭)符合UL60507-ENGL 1999、UL484-34、《ANSI Z21.10.3-2004》與《ANSI Z21.58 標準》、《ANSL B94.11M》及《CSA4.3-2004》等相關標準要求，UL 噴嘴(噴頭)一套共3 個。

UL灑水試驗裝置產品要求：

1、外形尺寸：長1500x 寬800x 高2000mm(高度可任意調節，1000～2000mm)；

2、噴嘴水柱交匯點距地面高度0-1000mm 可調；

3、噴嘴架移動方式：手搖不銹鋼輪自由升降；

4、支架材料：工業鋁型材，支架底座采用萬向帶剎車腳輪；

5、整個裝置共有3 個UL 進口噴嘴，每個噴嘴有水壓表。

UL灑水試驗裝置用途：

本試驗裝置適用于外殼防護等級(IP 標志)試驗，試驗期間的水源應采用保持流速不變的清水進行，水流速度為10L/min±5%，保證水流速度壓力為50～150kpa，該試驗裝置安裝容易，操作簡單，經濟實惠。

UL灑水試驗裝置主要技術參數：

1.水壓：保證水流壓力為50～150kpa 內的清水；

2.水流速率：≥10L/min；

3.水壓表量程：0～0.25mpa；

4.噴嘴數量：3個

5.噴水頭的孔符合UL60507 圖38.2 或UL1598 19.17.2中的要求；

6.精密壓力表：4 個；

7.增壓水泵；

8.流量計。

9.噴水點調節距離：0-1000mm
