連接器電氣性能測試項目及性能參數

電氣性能測試

主要測試項目和介紹如下：

接觸阻抗（Contact Resistance）

目的：維持連接器在使用期限內的接觸阻抗，以減少信號和能量在傳輸過程中的損失或衰減。

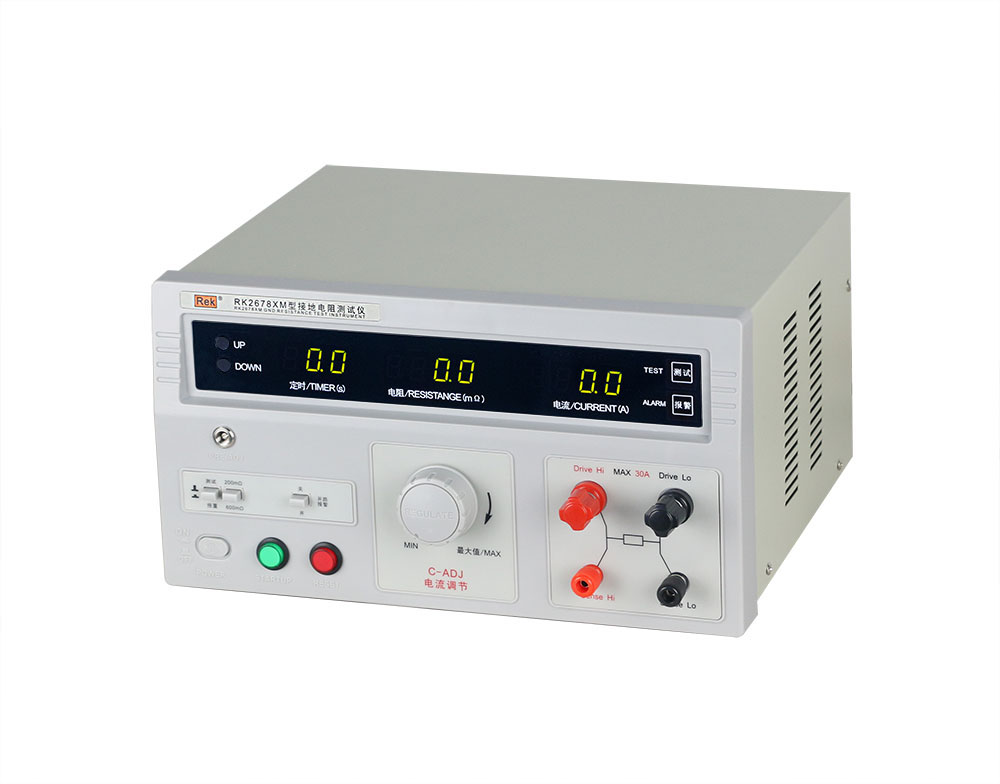

測試方法參考：EIA-364-23 (EIA-364-06) or MIL-STD-1344A。

測試要點：

a. 測試電流/電壓100mA@20mV，被測試連接器（連接系統）無負載。

b. 測試電流為低電流是為了避免接觸阻抗受到端子（導體）熱電效應影響。

c. 測試電壓為低電壓是為了避免端子（導體）之間接觸界面絕緣薄膜被擊穿和熔化。

規范要求：一般要求50m（initial）；100m（final），即在壽命測試或環境測試后。

定義接觸阻抗此參數是為了減少信號和能量在傳輸過程中的損失或衰減，電流就像水流一樣，阻力越小，能量的損失和衰減就越少。

就連接器的接觸處而言，影響其阻抗大小的因素有正向力（對于彈性接觸結構而言），接觸環境，如端子（導體）的表面粗糙度，表面處理方式（如電鍍的金屬特性和致密性），端子與端子（或其他導體）的結合方式（是焊接or鉚合or彈性接觸等）。

從電學理論角度來說，接觸阻抗為C點綠色圈接觸處的阻抗；在客人使用角度來說，連接器提供A點到B點的導通（連接），所以客人要的阻抗應包含從A點到B點的所有導體本身的阻抗和接觸處的阻抗（包括焊接、鉚合等接觸方式） 如下圖所示。
