錘擊試驗標準

GB/T 2423.55-2006 電工電子產品環境試驗 第2部分：環境測試試驗Eh：錘擊試驗

GB/T 13473-2008 鋼錘通用技術條件

ISO 18907-2013 成像材料.攝影膠片和相紙.脆性的錘擊韌性試驗

SL 237-047-1999 動力觸探試驗(附條文說明)

TIS 2380 part 2(75)-2552 環境試驗-第2-75部分：試驗Eh：錘擊試驗

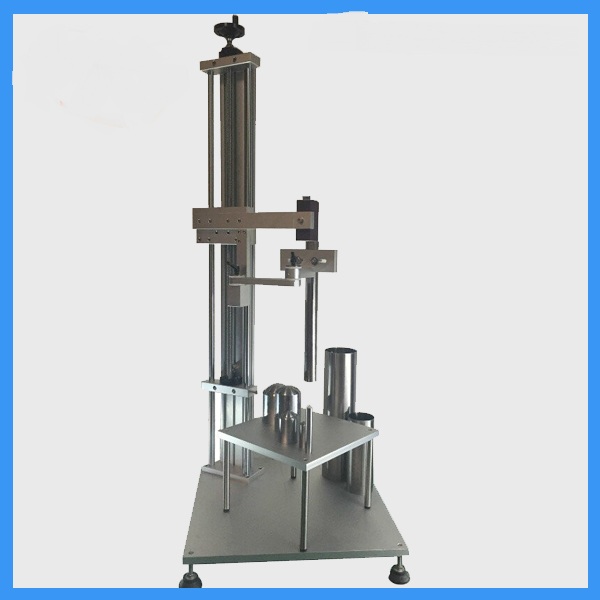

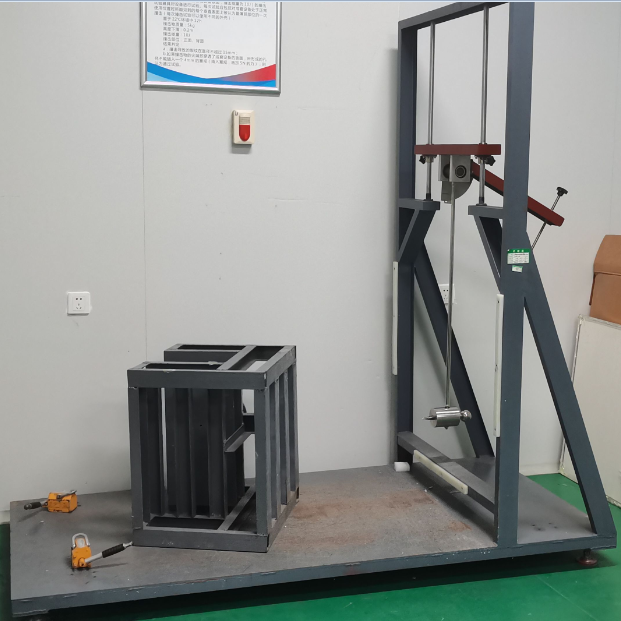

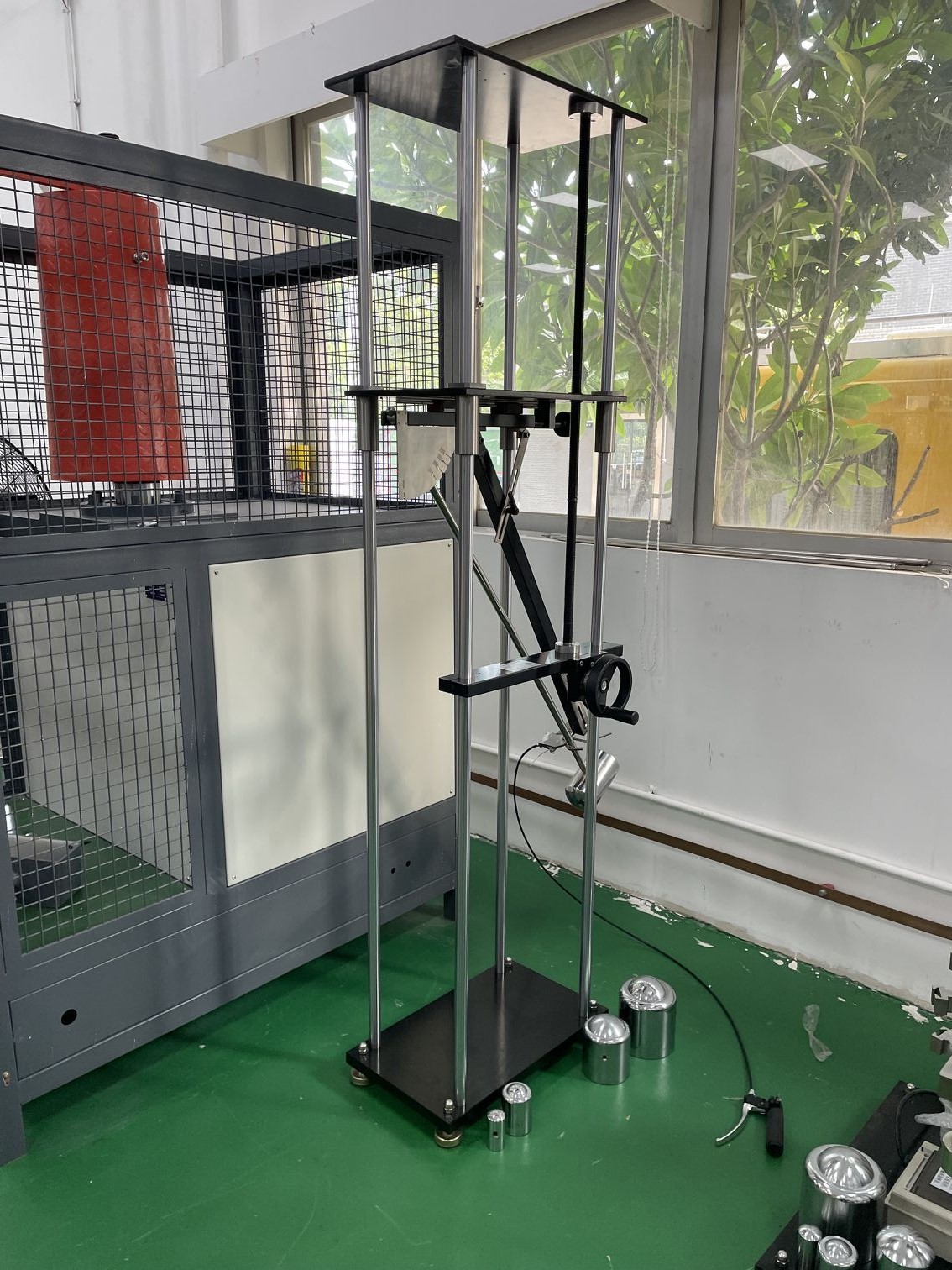

擺錘沖擊試驗裝置

一、產品概述

依據IEC60068-2-75，IEC 62262 ，高壓開關標準要求制作：GB7251-2013《低壓成套開關設備和控制設備》、GB3906-2006 《3.6KV-40.5KV交流金屬封閉開關設備和控制設備》、GB/T 11022—2011《高壓開關設備和控制設備標準的共用技術要求》、GB/T 1984—2014  《高壓交流斷路器》、GB/T 7674-2008  《額定電壓72.5kV及以上氣體絕緣金屬封閉開關設備》等。

二、用途：

主要用于JP柜、低壓開關柜、電纜分支箱、計量表箱、LED燈具等產品的機械碰撞試驗，通過更換不同類型的錘擊頭實現各種能量的碰撞試驗。本裝置具有操作簡單，使用方便，安裝快捷等優點。

二、技術參數

1、擺桿：長度1000㎜，外徑15.9 mm、壁厚1.5 mm的鋼管，與錘頭構成各等效質量；

2、沖擊點上下可調，行程200-1200mm,可定制高度，沖擊裝置前后左右可移動。

3、撞擊錘頭見表1撞擊元件特性，配2，5,10,20J錘頭擺桿，50J選配。

4、沖擊能量、等效質量與跌落高度對照見表2 跌落高度。

5、IK等級參數對應表見表3  IK代碼及其相應碰撞能量的對應關系

6、結構原理：試樣為正常安放，調整沖擊點，定位沖擊裝置，按釋放桿錘頭自由沖擊試樣。

三、標準參數及圖片參考

表1  撞擊元件特性

表2   跌落高度

表3  IK代碼及其相應碰撞能量的對應關系
