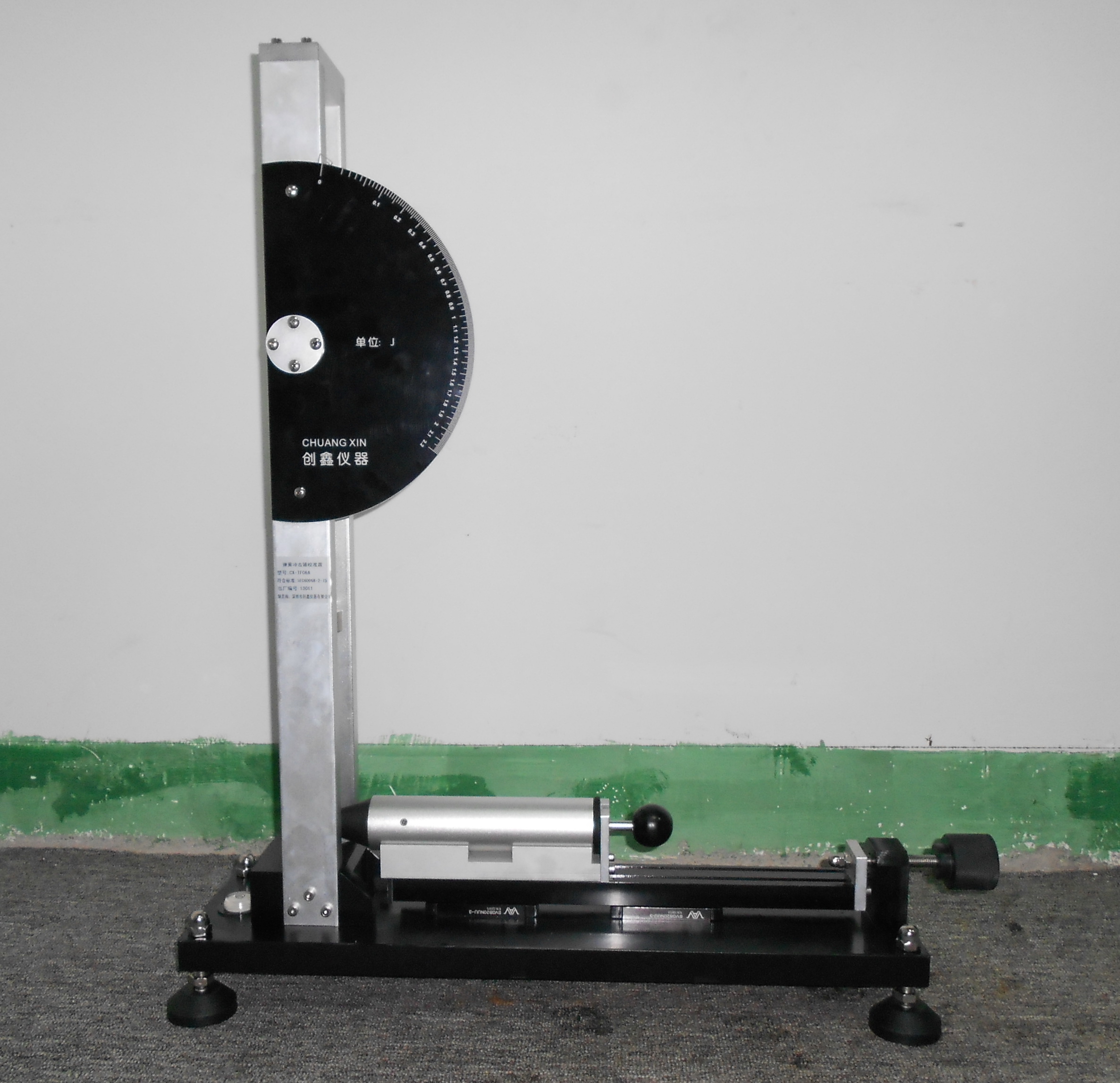

彈簧沖擊錘校正裝置

彈簧沖擊錘校準裝置是試驗室專用裝置，主要用于彈簧沖擊錘的校準，它是根據IEC60068-2-75-1997 和GB2423.55-2006 標準要求設計制造，主要適用于第三方檢測機構、國家出入境管理部門以及電器相關的科研院所使用。

用于（0～2）J的彈簧沖擊錘的校準。本裝置的校準原理是將擺的質量和跌落高度計算得出的能量值進行比較。本裝置的最高分辨能力為0.01J，完全能夠滿足目前市場對彈簧沖擊錘的校準要求。

主要參數

實際精度 0.01J

重復精度 ±0.01J

最大量程 0-2J

導槽外徑 51mm

擺桿能損* <0.002j

觸發行程* >30mm <18mm

彈簧沖擊錘校準裝置主要是用于檢測0.14J，0.2J，0.35J，0.5J，0.7J，1.0J，2J彈簧沖擊錘的沖擊能量。

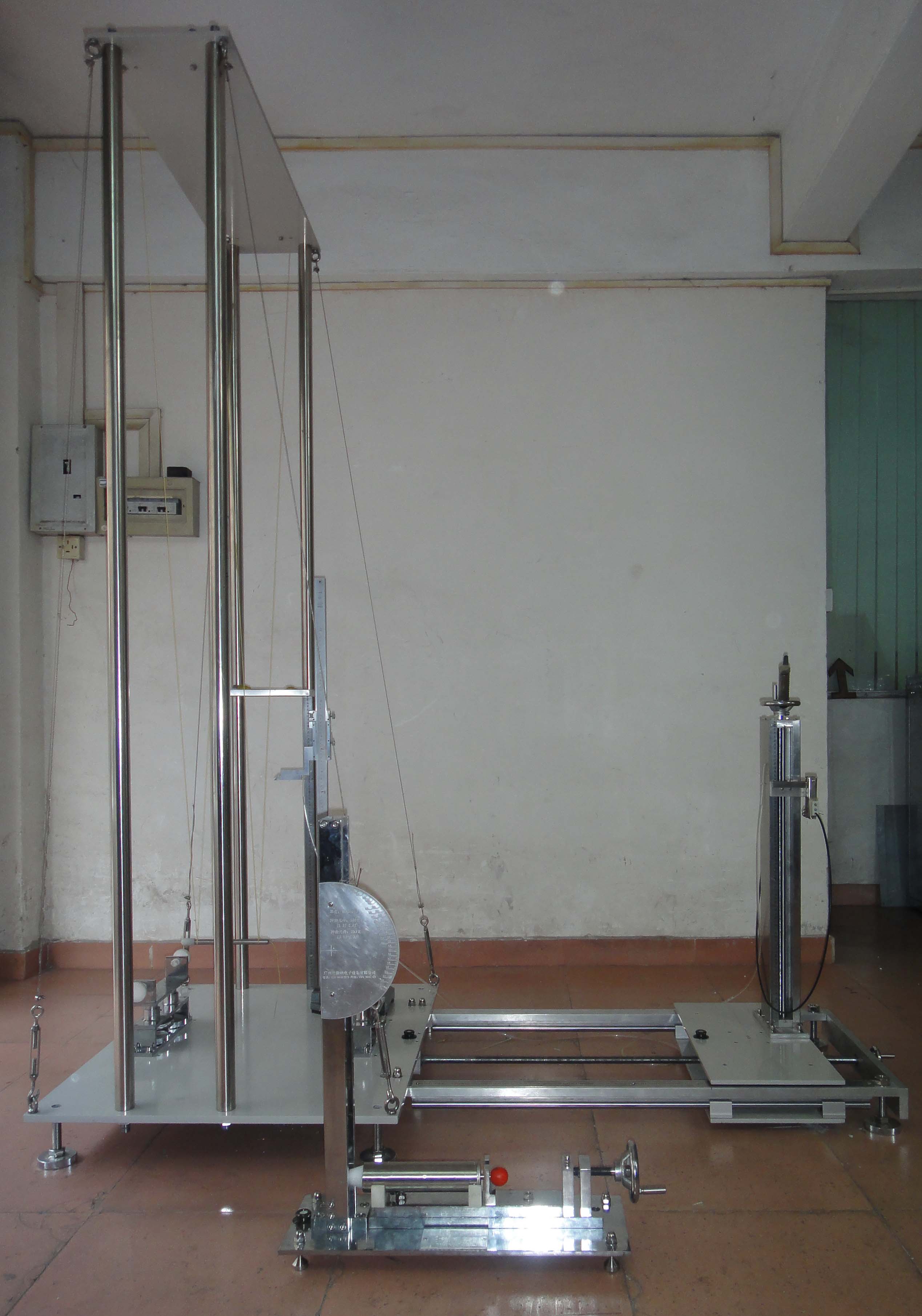

 彈簧沖擊器校準試驗裝置（能量發生器）

基本簡介：

   彈簧沖擊器校準試驗裝置是試驗室專用裝置，主要用于彈簧沖擊錘校正裝置的校準，它是根據IEC60065-2-75-1997和GB/T2423.55-2006<<電工電子產品環境試驗第2部分:試驗方法 試驗 Eh:錘擊試驗>>標準要求設計制造，主要適用于第三方檢測機構、國家出入境管理部門以及電器相關的科研院所使用。

彈簧沖擊器校準試驗裝置所有零部件是根據GB2423.55-2006,IEC60065-2-75附錄B規范性文件要求尺寸公差制造，大部分關鍵零件采用特殊材料和特殊工藝加工而成，在精準性和穩定性方面性能優越。

技術參數：

一、校準試驗裝置

1、沖擊能量范圍：0.1J～2.6J

2、最小刻度：0.01J

3、重復精度：±0.01J（0.1-0.4J時），±0.02J（0.4-2.6J時）

4、導槽外徑：50mm

5、觸發行程：大于20mm

6、校準砝碼：2個（小砝碼用于1J,大砝碼用于2.0J）

7、參考標準：GB/T2423.55-2006附錄B

二、校準試驗裝置的校準裝置

1、沖擊元件：250g±1.25g（錘頭半徑：10mm）、500g±5g（錘頭半徑：25mm）

沖擊錘頭各一個

2、龍 門 架：工作臺上固定有一龍門架（4支立桿），安裝4條懸掛拉繩

          （垂直高度為2000mm）。

3、水平滑軌：該裝置上安裝有前后運動的水平滑軌工作臺。

4、垂直滑軌：在水平滑軌工作臺上安裝上下滑車裝置

           （用于確定沖擊元件的懸掛高度）

5、高度尺：配有1000mm的高度尺

6、參考標準：GB/T2423.55-2006附錄B
