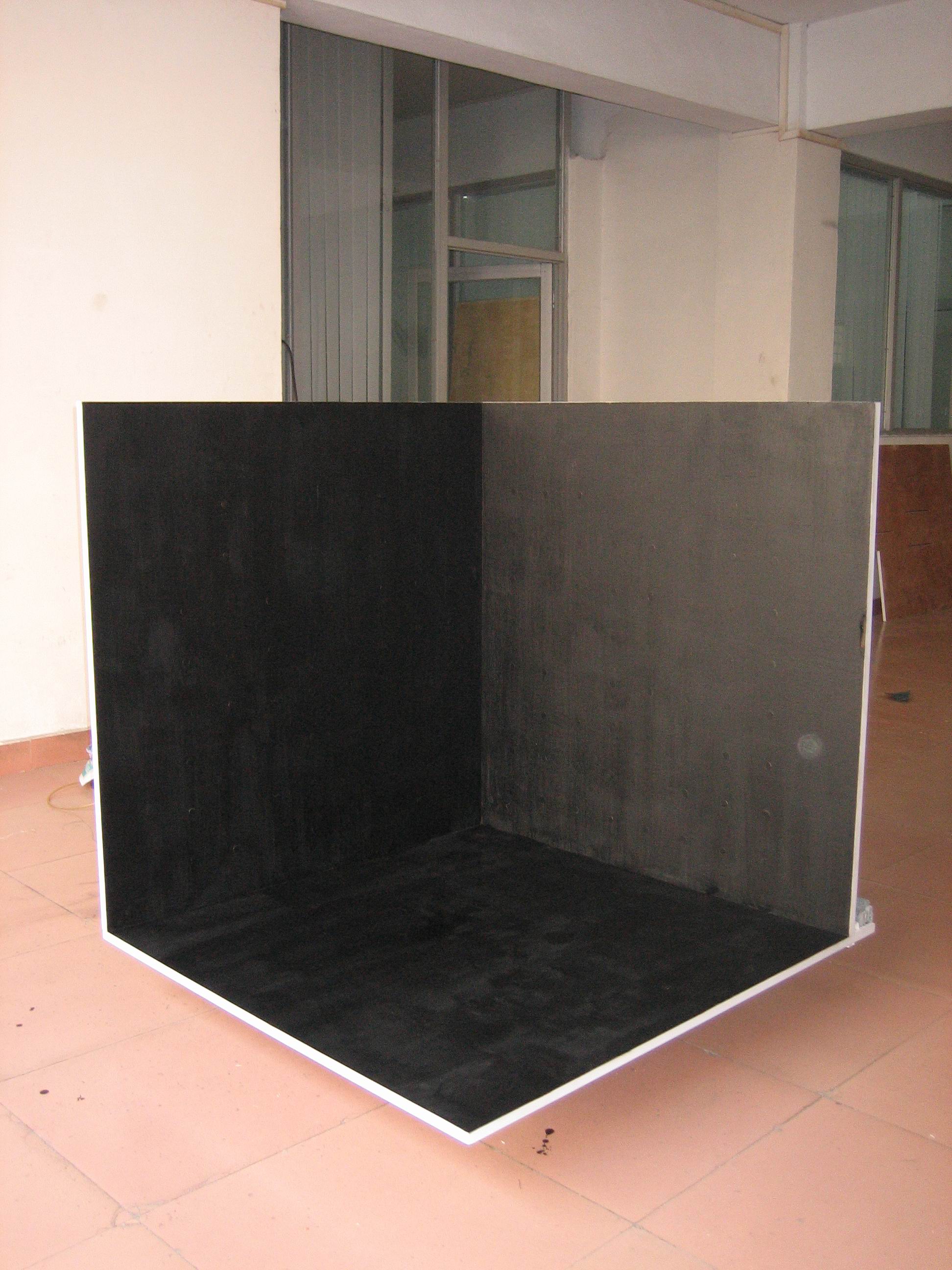

溫升測試角

試驗標準：

符合GB4706.1-2005（IEC60335-1:2004)第11章“發熱”的測試要求設計制造的相關標準要求

產品用途：

用于為各種電工、電器產品的溫升測試提供符合標準要求的環境條件進行溫升測試。

主要技術參數：
1.尺寸：（1000×1000×1000）mm，頂部可拆除；
2.熱電偶：直徑小于 0.3mm, K 型，長度 2~3 米；
3.熱電偶布置：全部引出在一個接線排上，配微型熱電偶公母插；
4.測溫銅片：直徑 15mm，厚度 1mm 黃銅片；
5.點數：243 個（測溫點 60 個）；
6.測溫點布置：100×100mm；
7.膠合板：厚度約 20mm 膠合板，正面涂無光黑漆，背面貼灰色膠片板；
8.活動部分：底部安裝 4 個活動底車輪，總高度約 100mm；

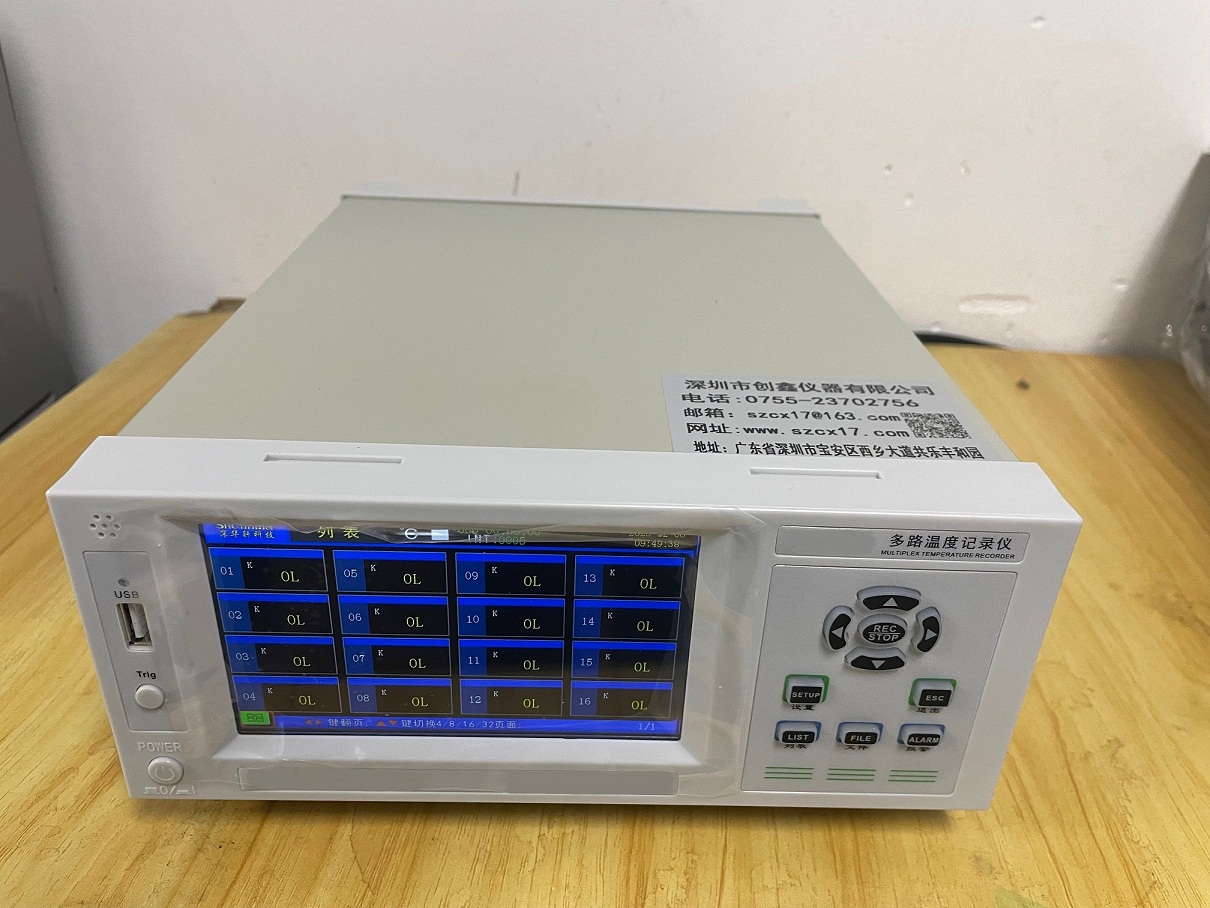

9.配套 32 通道溫度巡檢儀 1 臺；

開箱后將帶插頭熱電偶線插頭接到測溫接口處，將帶插頭熱電偶線尾端經過接到測溫儀后板的端子上。燈具檢測經常會將測試角放置在燈具防風罩內進行測試，對測試結果的影響會更小。
