IP防護等級和防水試驗所依據標準

1）由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草國際防護和防水試驗標準：國際電工委員會標準IEC 529 – 598

2）國標GB 700-86

3）GB/T 4208-2017 外殼防護等級(IP代碼)等。

IP防護等級實驗室：能進行IP等級試驗的實驗室主要有一通檢測實驗室、環境可靠性與電磁兼容試驗中心，航天環境可靠性試驗與檢測中心、蘇州電器科學研究所院、國家電器產品質量監督檢驗中心等。

等級定義

IP 表示Ingress Protection（進入防護）.IEC IP防護等級是電氣設備安全防護的重要. IP等防護級系統提供了一個以電器設備和包裝的防塵、防水和防碰撞程度來對產品進行分類的方法，這套系統得到了多數歐洲國家的認可，國際電工協會IEC（International Electro TechnicalCommission）起草，并在IED529（BS EN60529：1992）外包裝防護等級（IP code）中宣布。

防護等級多以IP后跟隨兩個數字來表述，數字用來明確防護的等級。

第一個數字表明設備抗微塵的范圍，或者是人們在密封環境中免受危害的程度。I代表防止固體異物進入的等級，最高級別是6；

第二個數字表明設備防水的程度。P代表防止進水的等級，最高級別是8。

如電機的防護等級IP65，防護等級IP55等等.

接觸電氣設備保護和外來物保護等級（第一個數字） 電氣設備防水保護等級（第二個數字）

第一個數字 防塵防護范圍 第二個數字 防水防護范圍

0 無防護 - 0 無防護 -

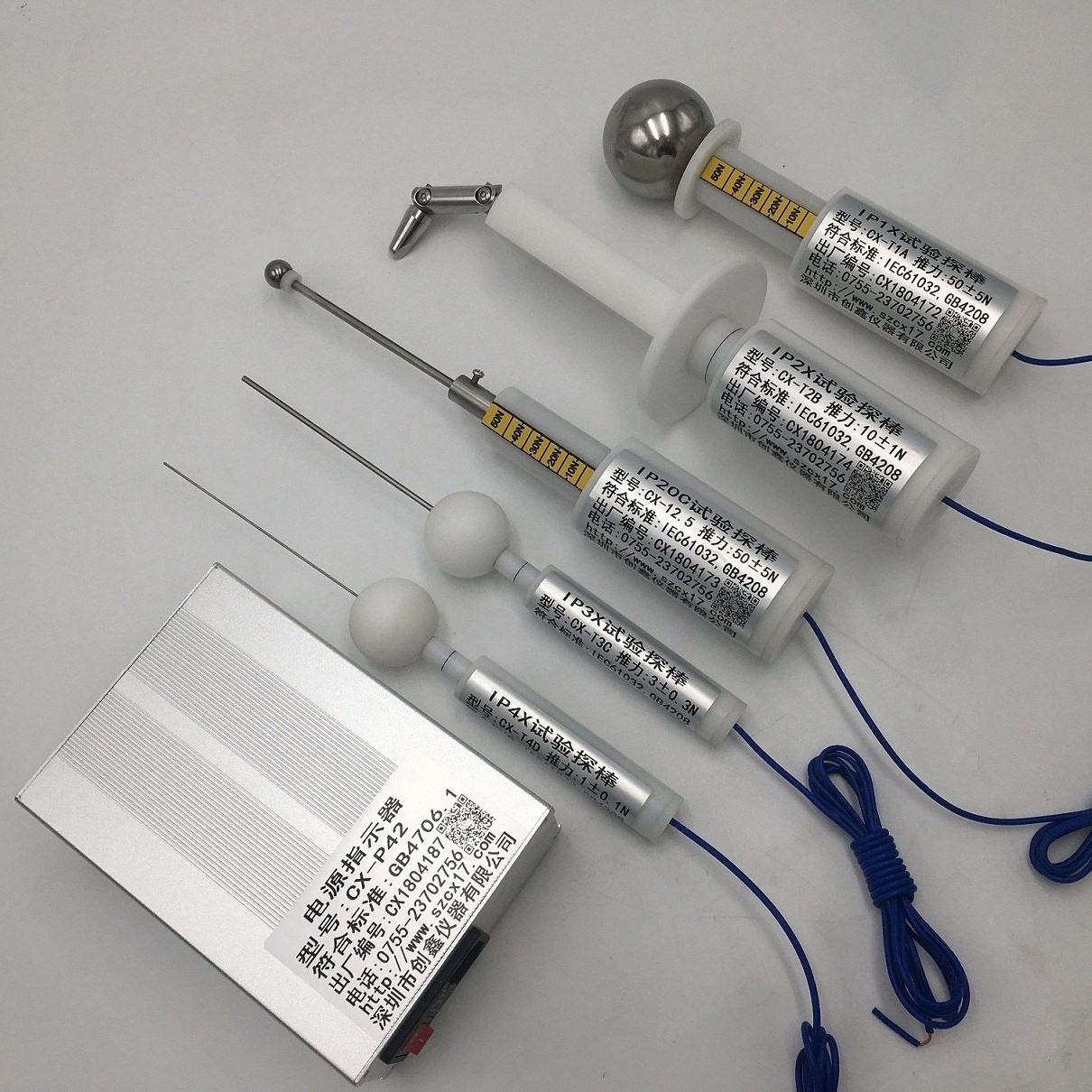

1 防護50mm直徑和更大的固體外來體探測器，球體直徑為50mm，不應完全進入 1 水滴防護 垂直落下的水滴不應引起損害；

2 防護12.5mm直徑和更大的固體外來體探測器，球體直徑為12.5mm，不應完全進入 2 柜體傾斜15度時，防護水滴柜體向任何一側傾斜15度角時，垂直落下的水滴不應引起損害；

3 防護2.5mm直徑和更大的固體外來體探測器，球體直徑為2.5mm，不應完全進入 3 防護濺出的水 以60度角從垂直線兩側濺出的水不應引起損害；

4 防護1.0mm直徑和更大的固體外來體探測器，球體直徑為1.0mm，不應完全進入 4 防護噴水 從每個方向?qū)使耋w的噴水都不應引起損害；

5 防護灰塵 不可能完全阻止灰塵進入，但灰塵進入的數量不會對設備造成傷害 5 防護射水 從每個方向?qū)使耋w的射水都不應引起損害；

6 灰塵封閉 柜體內在20毫巴的低壓時不應進入灰塵 6 防護強射水 從每個方向?qū)使耋w的強射水都不應引起損害；

7 防護短時浸水 柜體在標準壓力下短時浸入水中時，不應有能引起損害的水量浸入；

8 防護長期浸水 可以在特定的條件下浸入水中，不應有能引起損害。

注：探測器的直徑不應穿過柜體的孔

認識電子產品的防水等級JIS(IPX):

0 無保護

1 防滴I型 垂直落下的水滴無有害的影響

2 防滴Ⅱ型 與垂直方向成15“范圍內落下的水滴無有害的影響

3 防雨型 與垂直方向成60度范圍內降雨無有害的影響

4 防濺型 受任意方向的水飛濺無有害的影響

5 防噴射型 任意方向直接受到水的噴射無有害的影響

6 耐水型 任意方向直接受到水的噴射也不會進入內部

7 防浸型 在規定的條件下即使浸在水中也不會進入內部

8 水中型 長時間浸沒在一定壓力的水中照樣能使用

9 防濕型 在相對濕度大90%以上的濕氣時照樣能使用

國際工業標準的IP防水等級和日本工業標準的JIS防水等級是接近的，分0-8的9級，IP等級同樣對防塵做了規定。IPxx 防塵防水等級

防塵等級 （第一個X表示）:

0 ：沒有保護

1 ：防止大的固體侵入

2 ：防止中等大小的固體侵入

3 ：防止小固體進入侵入

4 ：防止物體大于 1mm 的固體進入

5 ：防止有害的粉塵堆積

6 ：完全防止粉塵進入

防水等級 （第二個X表示）

0 ：沒有保護

1 ：水滴滴入到外殼無影響

2 ：當外殼傾斜到 15 度時，水滴滴入到外殼無影響

3 ：水或雨水從 60 度角落到外殼上無影響

4 ：液體由任何方向潑到外殼沒有傷害影響

5 ：用水沖洗無任何傷害

6 ：可用于船艙內的環境

7 ：可于短時間內耐浸水（1m）

8 ：于一定壓力下長時間浸水
