依據GB2099-2008和IEC884-1及GB18802.1《低壓配電系統的電涌保護器（SPD）第1部分：性能要求和試驗方法》7.9.2.1檢測要求。

GB17466.1-2008《家庭和類似用途固定式電氣裝置電器附件安裝盒和外殼  第1部分：通用要求》第15章節，機械強度試驗要求

參考GB/T2423.55-2006《電工電子產品環境試驗 第2部分：試驗方法 試驗EH：錘擊試驗》章節3.3 試驗裝置要求

技術參數：

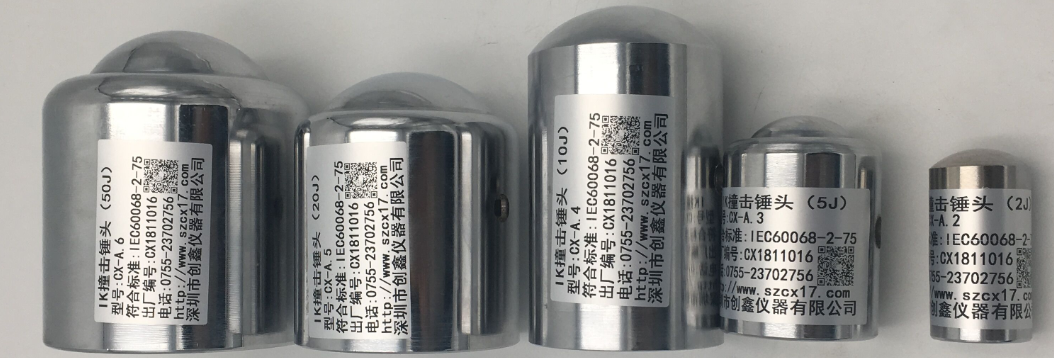

1．沖擊元件質量：150±1g(0.2) / 200±1g(0.5)(選配)

2．安裝支架質量：10±1Kg

3．支架轉動角度：±180°　任意可調

4．擺軸長度：1000±1mm

5．擺軸材料：外徑9 mm、壁厚0.5 mm的鋼管

6．擺軸質量: 1mm＝1g

7．沖擊高度： 100mm、150mm、200mm、250mm、400mm

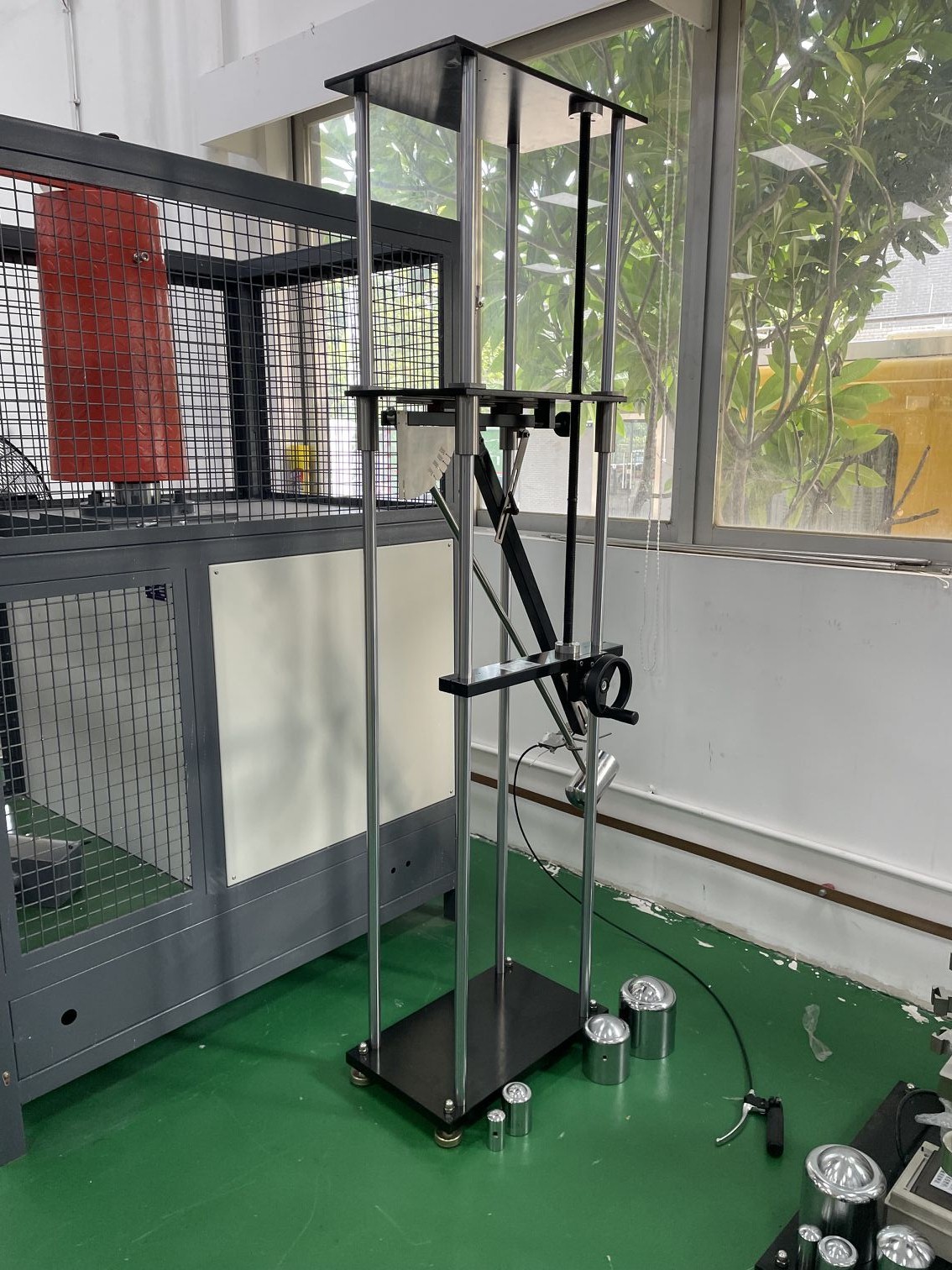

擺錘沖擊試驗裝置根據IEC60068-2-75和GB 2423.55電工電子產品環境試驗第2部分試驗方法試驗Eh錘擊試驗要求制作，試驗裝置主要由上端繞其擺軸可保持在一個垂直平面內擺動的擺錘組成。擺軸軸線在測量點上方1000 mm。擺錘由一個剛性的擺軸和一個符合要求的撞擊元件組成。對于較重的、體積大的或者難于搬動的試驗樣品可以使用手提式的擺錘進行試驗。

本裝置主要用于對家用和類似用途的插頭插座及開關等電器附件進行機械強度試驗，裝置一般被垂直固定在實心墻壁上，安裝支架座可前后左右調節，沖擊角度可調。
