自整流燈負載柜要求與使用方法
一、產品概述

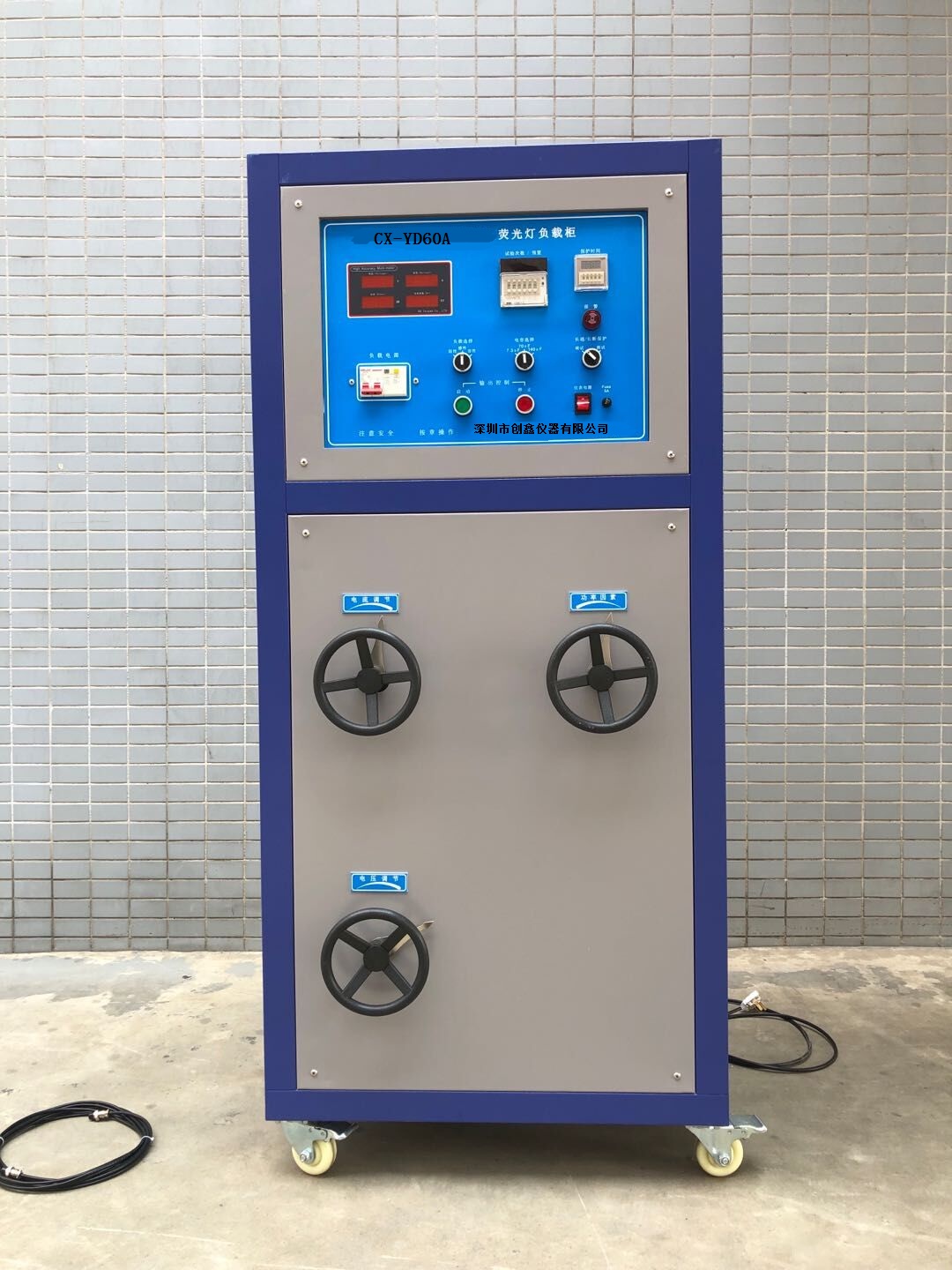

1、產品結構：
外觀尺寸約為：寬（710mm）×深（620mm）×高（1710mm）。正面上方為操作控制面板，面板采用**鋁板經蝕刻、噴砂、著色工藝制成，美觀耐用。上有控制電源開關、產品通電電流、電壓及功率、功率因數顯示儀表、負載電源輸出開關、各狀態指示燈、電流輸出及停止按鈕、報警器等、電容量檔位選擇開關、電阻值檔位選擇開關。內有電阻器及電容器負載組合、交流接觸器、繼電器，熱量采用強風導流冷卻。箱體后下方有接線柱，通過導線與試驗機內的產品聯接，在檢測過程中輸出電流及提供負載。
2、主要技術參數及使用環境：
1)、使用電源：控制電源為帶地線單相AC220V±10%/50Hz，被測產品電源由需方負責（如非50Hz電源由需方自備）。
2)、數顯電壓值：量程0～300V，±0.25%讀數+0.25%量程。
3)、數顯電流值：量程0～30A，±0.25%讀數 +0.25%量程。
4)、數顯功率值：量程0～9KW，精度0.5級。
5)、數顯功率因數值：量程0.30～0.999。
6)、輸出路數：1路（單路）。
7)、最大輸出電流為20A，當超過22A時自動切斷負載。
8)、最大輸出電壓為300V，當超過350V時自動切斷負載。
自鎮流燈負載試驗箱是根據GB16915.1-2014《家用類似用途固定式電氣裝置的開關第1部分：通用要求》標準中19.3b)條款的開關測試接線圖（針對裝有自鎮流燈（SBL）開關的檢測的專用負載）相關條款內容中有關技術要求來設計、制造。適用于家用和類似用途固定式電氣裝置的開關進行通斷能力和正常操作壽命試驗，尤其適用于控制自鎮流燈負載用的開關應經受得住在控制LED電路時出現的電應力和熱應力試驗，而不會過度損壞或造成其它有害影響。所試開關額定電壓不大于300V，額定電流不大于20A。目的是考核開關是否能經得起正常使用中出現機械損壞及電氣疲勞破壞，以及有無出現觸頭粘連現象或長期閉合或斷開現象，檢驗其有無過度磨損和其它有害后果。
1、產品結構：
外觀尺寸約為：寬（710mm）×深（620mm）×高（1710mm）。正面上方為操作控制面板，面板采用**鋁板經蝕刻、噴砂、著色工藝制成，美觀耐用。上有控制電源開關、產品通電電流、電壓及功率、功率因數顯示儀表、負載電源輸出開關、各狀態指示燈、電流輸出及停止按鈕、報警器等、電容量檔位選擇開關、電阻值檔位選擇開關。內有電阻器及電容器負載組合、交流接觸器、繼電器，熱量采用強風導流冷卻。箱體后下方有接線柱，通過導線與試驗機內的產品聯接，在檢測過程中輸出電流及提供負載。
2、主要技術參數及使用環境：
1)、使用電源：控制電源為帶地線單相AC220V±10%/50Hz，被測產品電源由需方負責（如非50Hz電源由需方自備）。
2)、數顯電壓值：量程0～300V，±0.25%讀數+0.25%量程。
3)、數顯電流值：量程0～30A，±0.25%讀數 +0.25%量程。
4)、數顯功率值：量程0～9KW，精度0.5級。
5)、數顯功率因數值：量程0.30～0.999。
6)、輸出路數：1路（單路）。
7)、最大輸出電流為20A，當超過22A時自動切斷負載。
8)、最大輸出電壓為300V，當超過350V時自動切斷負載。
