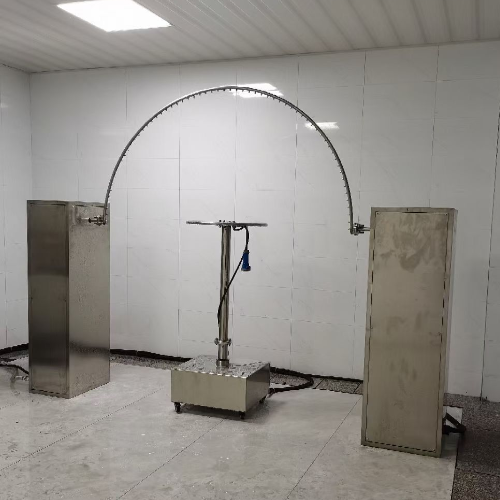

IPX3/4擺管淋水試驗裝置

符合GB/T 4208-2017<<外殼防護等級>>、IEC60529、IEC60598、IEC60335、IEC 60034-5、GB2423、GB7000.1、GB/T 4942.1-2006旋轉電機整體結構的防護等級(IP代碼) 分級、GB/T 4942.2低壓電氣外殼防護等級、等標準要求設計制造。應用于防滴型、防濺型器具（產品）的防水試驗。適用于外殼防護等級第二位特征數字為3或4時所應做的試驗。

主要技術參數：

擺管規格： 標配R600mm，R800mm，R1000mm，R1200mm，R1400mm共5根；

擺管開孔數：

（1）IPX3分別為25，33,41，50,58個；

（2）IPX4分別為25,37,50，62,75，87個；

擺管總水流量：

（1）IPX3分別為R600擺管：1.8L/min，R800擺管：2.3L/min,R1000擺管：2.9L/min，R1200擺管：3.5L/min，R1400擺管：4.1L/min；

（2）IPX4分別為R600擺管：2.6L/min，R800擺管：3.5L/min,R1000擺管：4.3L/min，R1200擺管：5.3L/min，R1400擺管：6.1L/min；

擺管流量計算：噴頭孔數X0.07L/M=擺管出水流量，可設置噴水流量；

設備控制：采用7英寸觸摸屏及Delta德爾塔儀器智能PLC控制程序；

擺管材料：不銹鋼，擺管內徑： Φ15mm；

噴水口孔徑：￠0.4MM，兩孔間距：50mm；

滴水頭材料：采用進口SUS304#不銹鋼，可保證針頭五年不生銹，不堵塞；內嵌定位球，方便調節噴水角度；

噴水口夾角：120度（IPX3）、180度（IPX4）利用不銹鋼檔條手動調節；

擺管擺動夾角：120度（IPX3）、180度、近似360度自動調節（手動調節或者程控自動調節）；

試驗時間： 2個0～99min的時間繼電器設定試驗時間及通電時間（可自行設定）；

淋雨水壓： 80～140kpa （可調）；

機型結構： 由主動箱、從動箱、轉臺和控制系統及相應管路組成，外部部件均采用不銹鋼制作；

機體結構由鋁合金型材構成，美觀高檔大方。可以整體調節高低和長度尺寸，擺動角度可直接顯示；

配置軟水器（可選）、凈水器、流量計、壓力表等附件，2級閥門調節流量和壓力；

控制系統：采用德爾塔儀器智能PLC程序控制，步進電機控制擺管轉速和轉臺轉速，可顯示和調節擺管角度，擺速及轉臺轉速等參數；

試驗轉盤：直徑500mm，轉速1～3r/分鐘可調；轉盤最大承重：50Kg以內（其他規格需定制）；

轉盤角度：0～360°任意旋轉；傾斜角度為15°；

轉盤材料：304不銹鋼，激光切割而成，配綁帶固定樣品；

帶電測試：配防水插座（預先注明）；

轉盤升降高度：可調節范圍為被測試樣與擺管距離200mm以內；

轉盤移動性：四個萬向腳輪任意移動，帶剎車；

轉盤動力系統：東元電機+減速系統+變頻器；

保護裝置：漏洞保護、缺水保護、過載保護、安全距離保護；

外形尺寸（LXDXH）：約3200*2500*1800mm（H）；

供電電源AC3Φ4W/380V/50HZ。

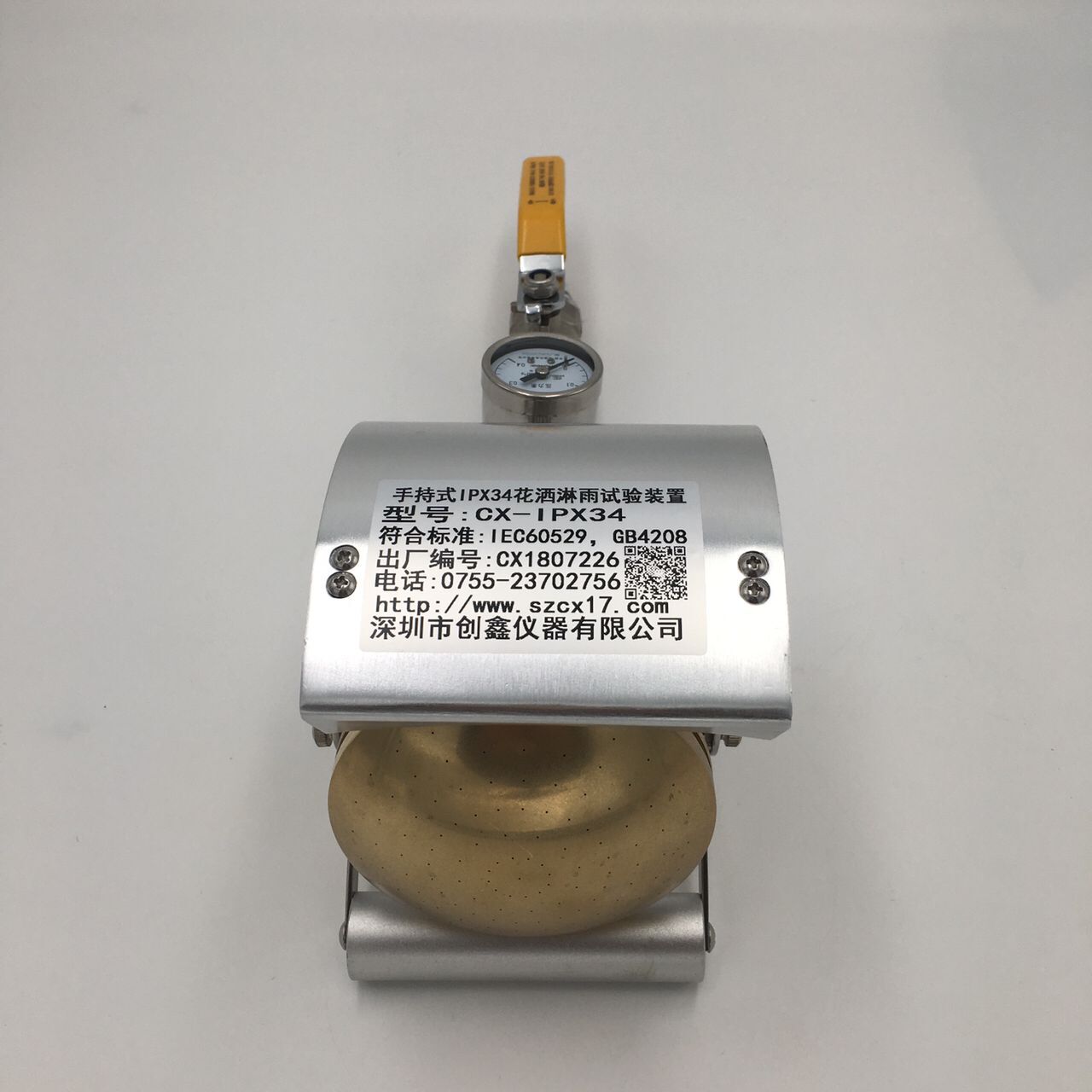

3、（IPX3）手執式淋雨試驗裝置

符合GB/T 4208-2017<<外殼防護等級>>、IEC60529、IEC60598、IEC60335、IEC 60034-5、GB2423、GB7000.1、GB/T 4942.1-2006旋轉電機整體結構的防護等級(IP代碼) 分級、GB/T 4942.2低壓電氣外殼防護等級、等標準要求設計制造。應用于防滴型、防濺型器具（產品）的防水試驗。適用于外殼防護等級第二位特征數字為3時所應做的試驗；本設備為IPX3級擺管淋雨試驗裝置輔助用途手執式淋雨試驗設備。

主要技術參數：

淋水噴頭孔徑：￠0.5mm；

總孔數：121個；

淋水孔分布：中央孔1個，內兩圈24個孔夾角30°，外四圈96個孔夾角15°；

噴頭球面直徑：S￠75.5mm；

活動擋板：鋁制擋板，不銹鋼平衡錘；

噴頭材料：黃銅；

把手和閥門材料：304不銹鋼；

試驗時間：0～30分鐘或者用戶設定時間（最少5min）；

壓力表：0～0.6MPa；

水壓：50～150kpa；

試驗距離：淋雨裝置與被測試樣表面距離為300～500mm之間；

設備控制：采用7英寸觸摸屏及Delta德爾塔儀器智能PLC控制程序；

配備可高低調節的支架；

接水管：3m，水源用戶自備；
