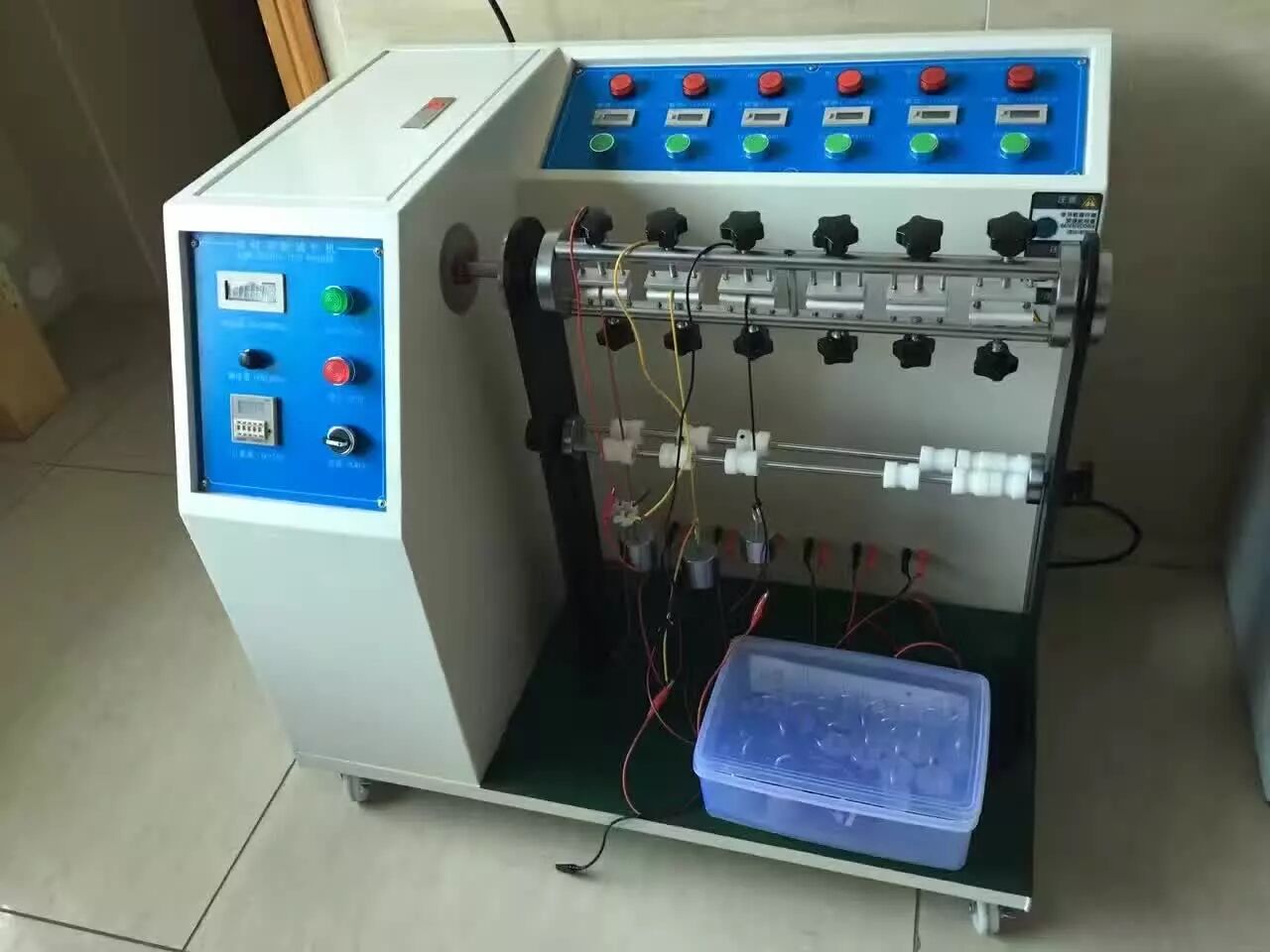

電源線彎曲試驗機

該設備是根據GB4706、IEC60335、UL859：4.2、UL1005：3.9等標準條款要求、針對家電產品樣品種多樣、外形不同而專門設計的用于電源線彎曲試驗的設備。設備有三組固定夾具，分別適用于箱體類、手持類樣品的夾持安裝；根據標準要求有±22.5oC、±45oC、±90oC等標準要求測試模式及用戶自設定模式可供用戶選擇（可實現UL1005標準180°（±90°）20次/分、UL859標準540°/10次/分（或30RPM）標準條款要求）。

技術參數

45°模式

搖擺角度： ±22.5°、零位處于水平位置

搖擺速度： 試驗速度0-100次/分（可設定）、默認速度：60次/分，每搖擺一次計一次。

90°模式

搖擺角度： ±45°、零位外處于水平位置

搖擺速度： 試驗速度0-100次/分（可設定）、默認速度：60次/分，每搖擺一次計一次。

180°模式

搖擺角度： ±90°、零位處于水平位置

搖擺速度： 試驗速度0-45次/分（可設定）、默認速度：40次/分，每搖擺一次計一次。

540°模式

搖擺角度： 540°、從零位開始旋轉到設定角度后再反轉到初始位置。

搖擺速度：試驗速度0-25次/分（可設定）、默認速度：20次/分。

自定義模式

搖擺角度 0-18000°、從零位開始旋轉到設定角度后再反轉到初始位置。

搖擺角度 試驗速度0-30圈/分（可設定）、默認速度：20次/分。

控制方式：人機界面+PLC控制模式。

樣品電源：設備具六組樣檢測電源萬用插座、樣品電源獨立于設備電源另接，用戶可根據樣品不同的使用電壓另行連接。

砝碼：1N、5N、10N、20N、40N、60N、110g(6個)、113g（6個）

工作電源：AC220V

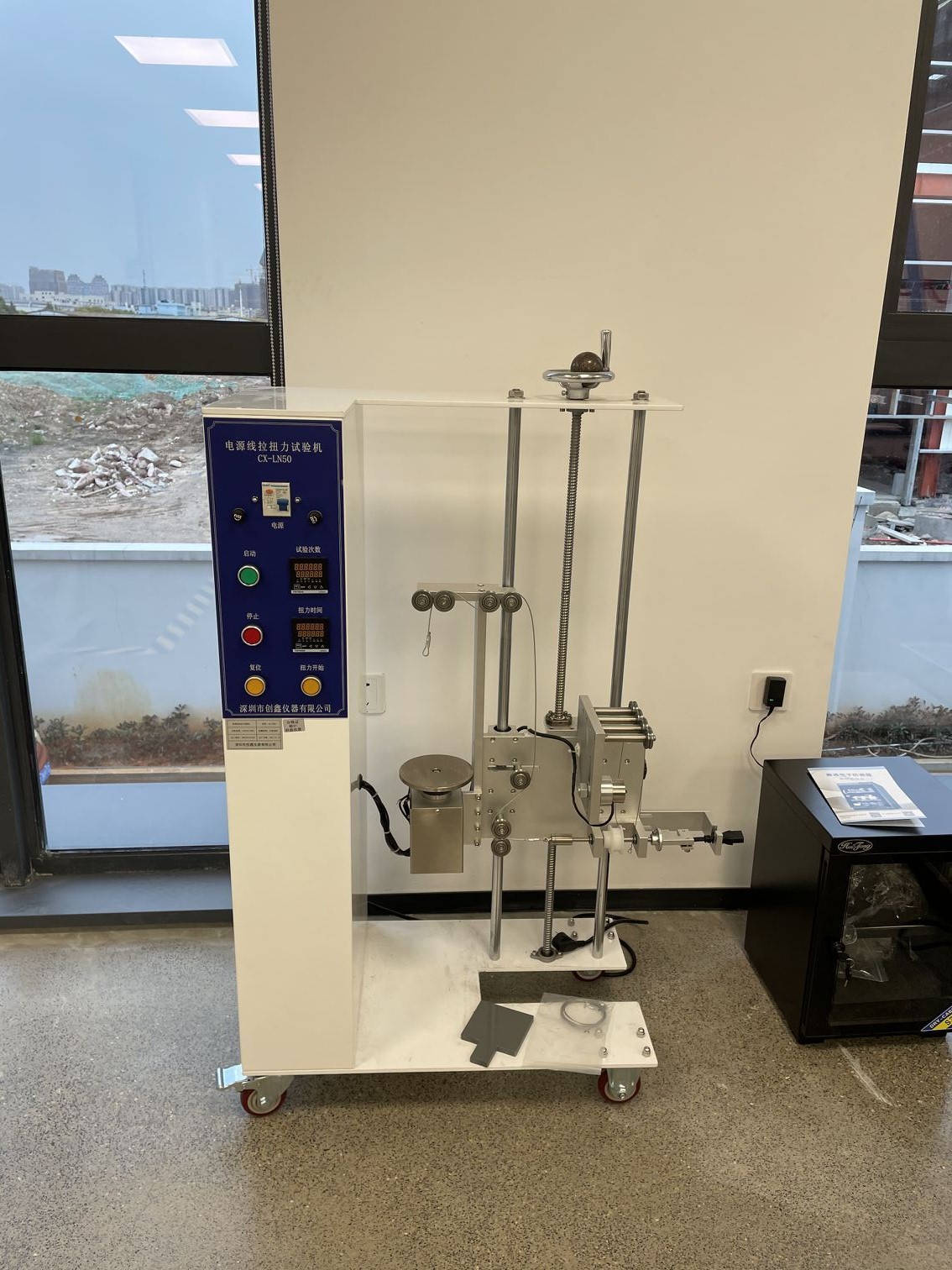

電源線拉扭試驗機

特點

1、 樣品固定平臺上，手動升降調節驅動裝置，高度及位置調節方便。

2、 快速夾緊式夾具，夾緊導線方便快捷。

3、 配套多種砝碼可進行多個標準的試驗。

功能參數

1、 驅動裝置可高低調節。

2、 試驗次數：0-999次（可調）。

3、 試驗拉力：30N、60N、80N、100N、120N.

4、 試驗扭矩：0.1NM、0.15NM、0.25NM、0.35NM。

5、 滑輪及軸承聯接部分采用大內孔（空間可讓整個插座方便通過）、其尾段采用半圓可拆分結構、中心小孔穿線夾緊。

6、 電機驅動砝碼。
