任何導體都有電阻，電流流過時就會發熱，所以含有電阻元件的電器產品通電運行時會產生大量熱量。電器產品的發熱現象分為功能性和非功能性，功能性的發熱是產品的主要功能，例如電暖器、電烤箱和電水壺等電熱產品中的發熱器件，非功能性的發熱并非產品的目的，例如電機繞組、變壓器繞組和功率器具的發熱，無論產品出現的發熱是功能性和還是非功能性的，這些發熱部位可能通過傳導、輻射等方式引發起火燃燒，據調查大部分火災是由非功能性發熱導致，而且發熱超過限值還會引起燙傷、漏電等安全風險，因此發熱是家用電器安規測試的一個重要的項目。而在發熱測試中，繞組溫升是一個重要的測試點，通常的家電產品中含有電機、變壓器等多個繞組元件，需要測試他們的繞組溫升，但通過人工短時間內很難快速地測試多個繞組溫升，容易導致測試失敗，也無法保證測試結果的準確性，本文結合繞組溫升的測試要求，研究并提出了一種智能化的測試方法，可以提高繞組溫升測試的效率和準確性，實現繞組溫升的智能化采集和數據處理。

家用電器溫升的標準測試要求

GB 470 6 .1《家用和類似用途電器的安全第1部分：通用要求》第11章發熱要求繞組溫升按照電阻法確定，試驗開始時，繞組處于室溫達到穩定狀態，試驗結束時的繞組溫升推薦用以下方法確定。在斷開開關后和其后幾個短的時間間隔，盡可能快地進行幾次電阻測量，以便能繪制一條電阻對時間變化的曲線，用其確定開關斷開瞬間的電阻值，然后通過試驗前的電阻值和試驗結束時的電阻值使用下列公式計算求得繞組溫升。

基本簡介：

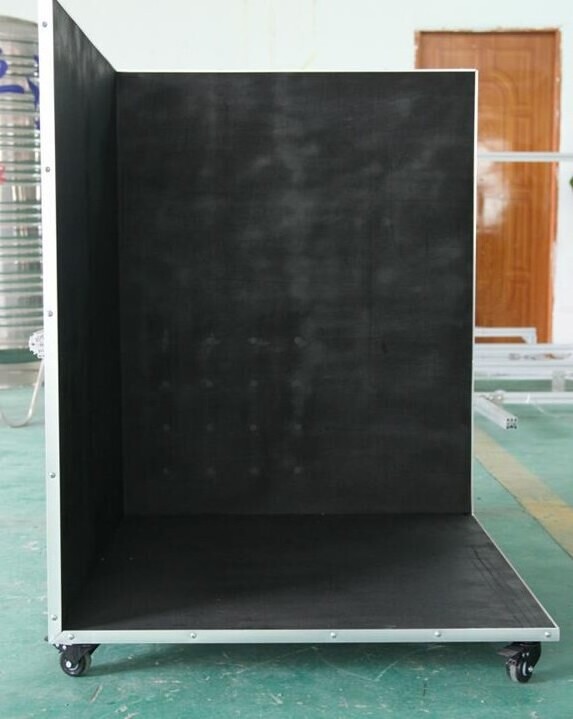

1、測試角是根據國家標準GB4706.1-2005（IEC60335-1:2004)第11章“發熱”的測試要求設計制造的。

2、測試角主要用于為各種電工、電器產品的溫升測試提供符合標準要求的環境條件進行溫升測試．可按實際被測試樣品定做不同分布規格、測溫點數量及外形尺寸的測試角。

技術參數：

1、尺寸：800X800X800mm

2、熱電偶：直徑小于0.3mm的熱電偶，K型

3、熱電偶布置：全部引出在一個接線排上

4、測溫銅片：直徑15mm,厚度1mm黃銅片

5、測溫點數：147點，底部49點，左右各49點

6、測溫點布置：100X100mm.

7、膠合板：厚度約20mm膠合板，正面涂無光黑漆，背面貼灰色膠片板

8、活動部分：底部安裝4個活動底車輪，總高度約100mm

9、巡溫系統需另配（可選配48路巡溫表）
