GB4793/IEC61010測量、控制和實驗室用電氣設備安全要求可觸及零部件試具

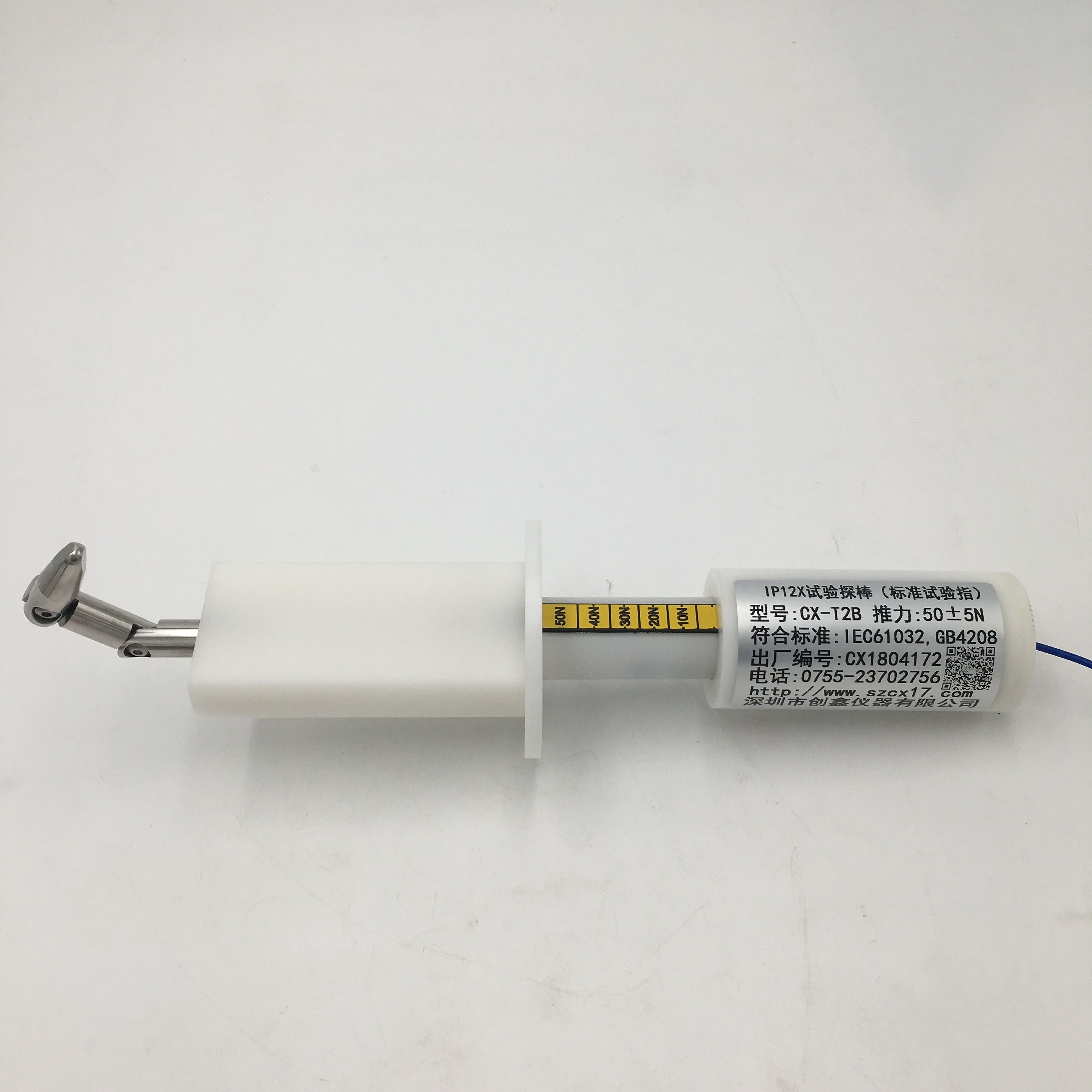

鉸接試驗彎指

50N剛性試驗指

符合GB4793、IEC61010等標準要求。用于防止手指觸及或防觸電檢驗的防護檢驗。

技術參數：

1、彎指直徑：12 mm

2、彎指長度：80mm（三節(jié)總長度）

3、擋板直徑：50mm

4、擋板長度：100mm

5、參考標準：GB4706.1-2005第8.1.1條、IEC61032：1997 圖2

●制帶50±5N推力。

4mm開孔金屬試驗探針

3mm開孔金屬試驗探針

500g直徑50mm鋼球

球壓測試儀

本裝置是根據球壓試驗相 關標準條款要求設計制造，用來測試非金屬材料耐熱性的專用儀器。適用于電工設備及其組件和零部件、非陶瓷的固體電絕緣材料等非金屬材料耐熱性試驗。

• 技術參數

負載：20N±0.2N

鋼球：軸承鋼R2.5mm ISO 3290

材質：304不銹鋼

支座：Ф50X100 Ф2.5X25

標準：GB4706、GB2099、GB4943、IEC60335、IEC60695等

平衡校驗：

將壓力球放在支座上，根據其擺動的情況，對載荷體位置作適當調整，然后擰載荷體緊，把壓力球重新放支座上，觀察其擺動情況，以確定調整效果。

只有在平衡情況下，壓力球才能平穩(wěn)放置，否則壓力球會有明顯地擺動，如果用光學設備檢測，將會嚴重影響測試結果準確性。

• 使用方法

1. 先將裝置放入試樣加熱箱內，在標準要求溫度下保持24h或者達到熱平衡條件之后，方可進行下一步試驗。
2. 然后把預處理好的試樣放在支座中心平面上，然后把壓力球平穩(wěn)地放在試樣的中心平面上。
3. 當達標準要求的施加壓力時間時，需垂直向上移開壓力球，然后取出樣品進行下一步試驗。
