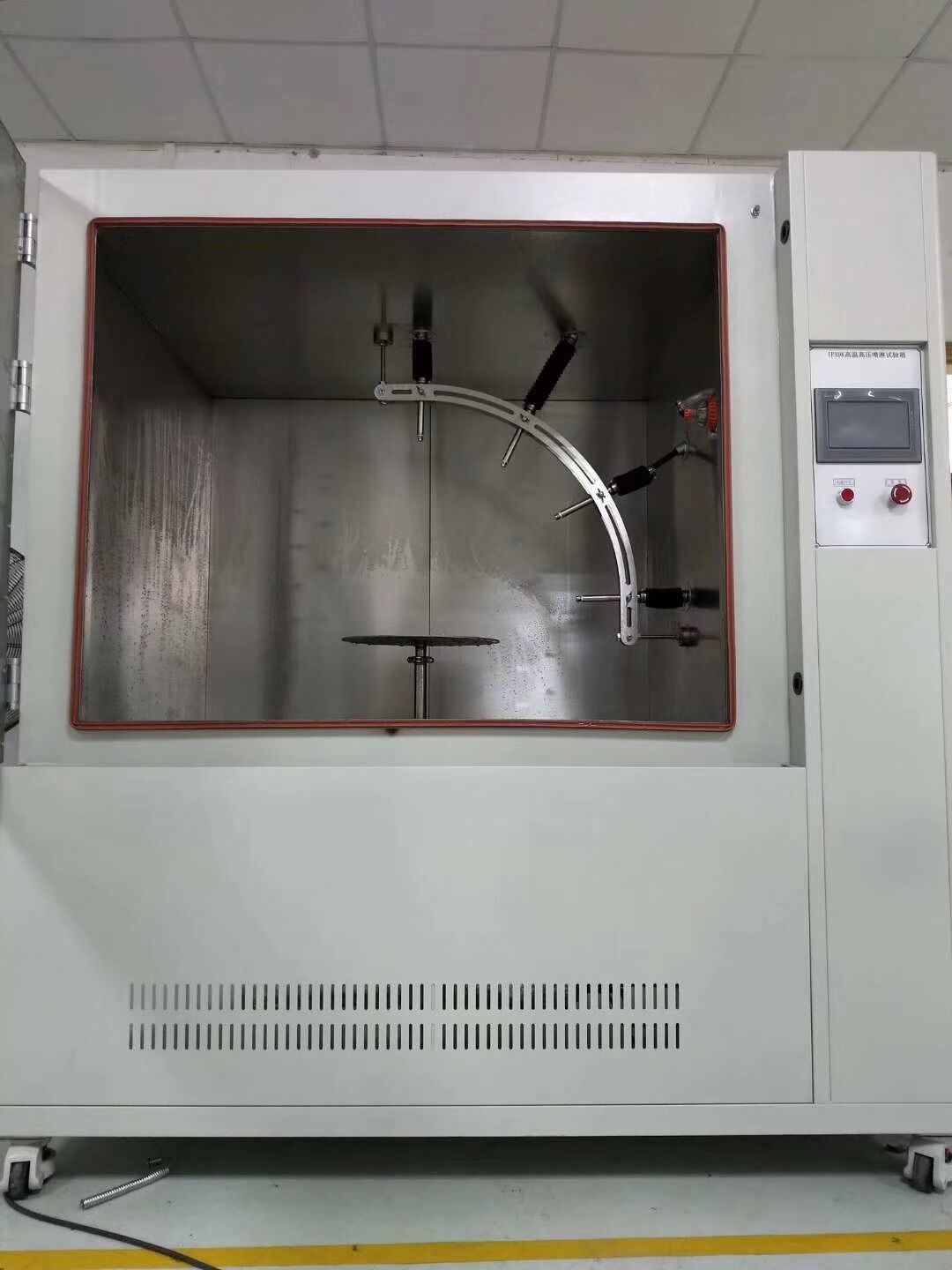

IPX9K高溫高壓噴射試驗箱

符合GB/T4208-2017<<外殼防護等級>>、IEC60529、IEC60598、IEC60335、IEC 60034-5、GB2423、GB7000.1、GB/T 4942.1-2006旋轉電機整體結構的防護等級(IP代碼) 分級、GB/T 4942.2低壓電氣外殼防護等級、等標準要求設計制造。應用于防滴型、防濺型器具（產品）的防水試驗。適用于外殼防護等級第二位特征數字為9時所應做的高溫高壓噴水試驗。

主要技術參數：

本設備使用高壓水泵，將一定壓力，一定流量的試驗用水（RT常溫～80℃±5℃），通過噴嘴裝置噴淋在試樣上，達到試驗所要求的環境；

本設備外殼及內箱全部采用SUS304#不銹鋼材料，試驗箱上部為試驗室和控制屏，下部安裝水泵（德國原裝高壓泵）和電磁閥（日本原裝進口）、恒溫及回水雙水箱（SUS304不銹鋼材料）、轉臺電動機（日本松下電機）和減速傳動機構；

本設備所有的控制設置，水溫、噴頭控制、壓力、時間，流量要求用一個7英寸松下觸摸屏及Delta德爾塔儀器智能PLC控制程序來完成；

試驗箱箱體為整體結構形式，高壓水泵、高溫儲水箱等位于試驗箱的后部下方，控制系統位于箱體正面；電子數顯流量調節閥，調速電機、進口增加泵、進口耐高溫高壓電磁閥；

流量壓力控制：采用手動閥控制流量和壓力，渦輪流量計指示流量，彈簧式壓力表指示壓力；

溫度測量采用PT-100傳感器；

箱門采用透明設計，并裝有照明燈，方便使用者直接觀察實驗情況；

標配可調轉速的樣品臺；

試驗箱底部采用高質量可固定式PU活動輪，方便用戶搬移7.在設備的后側，加熱箱的進水口前，加一個有過濾功能的凈水裝置；

試驗空間：內箱尺寸1000x1000x1000（WxHxD）mm；

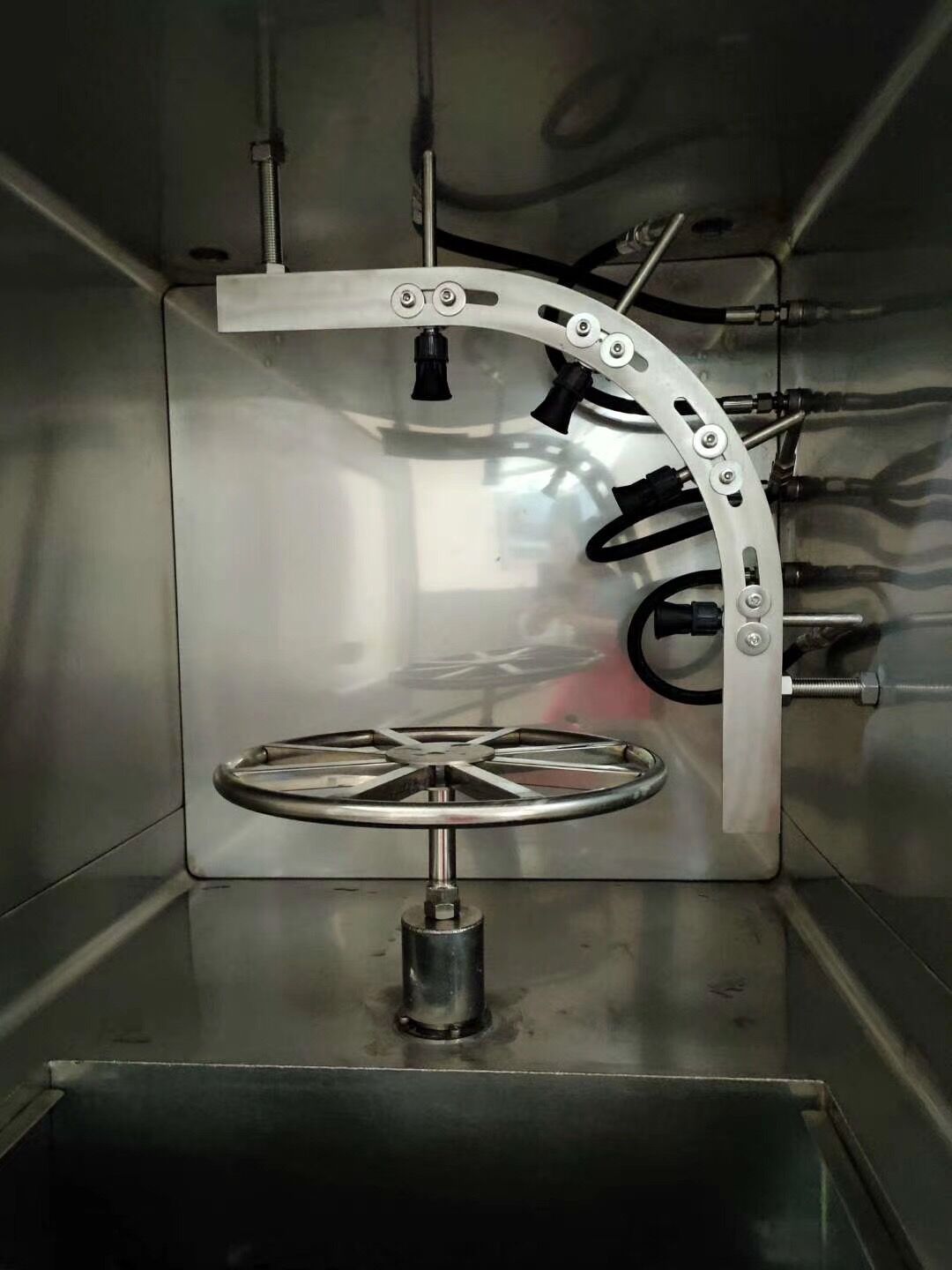

噴水環角度：0°，30°，60°，90°（4個位置）；

噴水孔數:4個；

高溫蓄水箱：

溫度范圍：RT常溫～80℃±5℃（熱水噴射試驗，高壓熱噴射）；

水箱容積：最大儲水量150L,在水箱的內部，上中下分別裝有3個感應水位的傳感器，三根加熱管固定在水箱內的底部，加熱方式電加熱（15KW），同時，為了防止溢水，在加熱箱上設有防護措施；

試驗轉臺規格：直徑Φ400mm；轉速5±1r.p.m，高度可升級調節，試驗臺承重≤35kg；

噴嘴在0°，30°，60°，90°噴水時，與受測物距離為100-150mm（可調），每個位置30秒；

流量為14～16L/min（常用規格15±1L/min），噴水壓力為8000～10000kpa（81.5-101.9kg/c㎡）；

觀察窗：鋼化玻璃；

門：?jiǎn)伍_鉸鏈門（左鉸鏈，右把手），配觀察窗、窗框/門框硅橡膠密封圈密封；

噴淋機組：增壓水泵+進口高壓泵+可加熱水箱+4個噴嘴；

配有水箱及進口電磁閥電磁閥；

電子流量計：可實時顯示噴水流量（控制器直接顯示），免清洗耐高溫高壓；

管路：耐高溫高壓管路一套；

配有進水系統（循環用水），排水系統，玻璃刮水系統；

保護裝置：漏洞保護、缺水保護、過載保護、安全距離保護；

整機尺寸：1480x1980x1260（WxHxD）mm；

供電電源AC3Φ4W/380V/50HZ。
