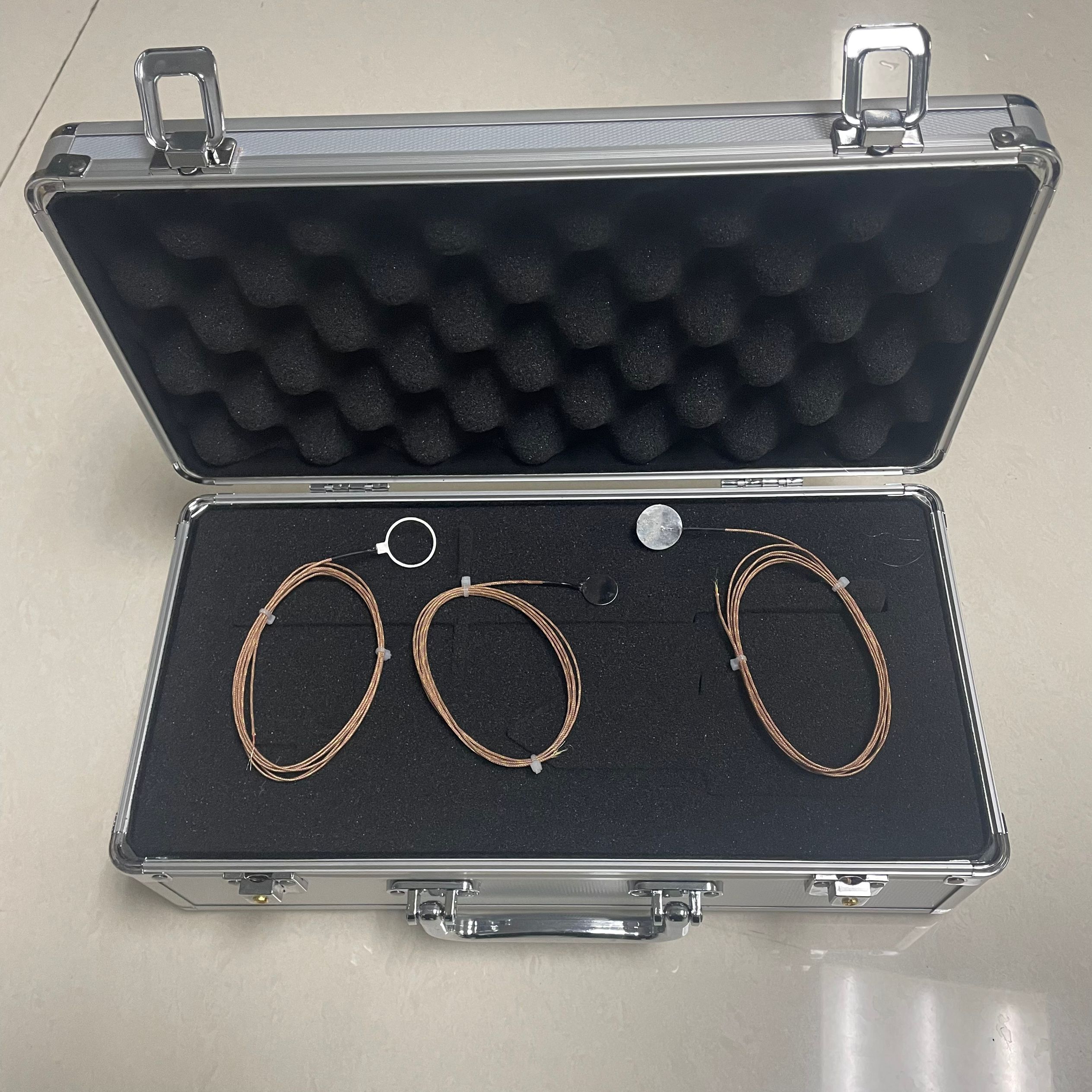

IEC 62368-1 無線充電異物溫升測試套件

IEC62368無線充電異物溫升測試圖49鋁片圖48鋁環圖47鋼盤鋼片

Specification of the foreign objects

The following foreign objects are used:

-a steel disc, see Figure 47;

-an aluminium ring, see Figure 48;

-an dan aluminium foil, see Figure 49

本產品符合IEC 62368-2018圖47鋼盤，圖48鋁環，圖49鋁片標準要求，進行無線充電異物溫升測試試驗。該產品配套OMGEA原裝熱電偶，可加配熱電偶的公接頭或者母接頭。

測試步驟：

無線功率發射器置于室內（20~30℃）；

將每一種異物直接放置在發射器上進行一次試驗。每次試驗有四個周期：

——沒有接收器，異物直接接觸發射器；和

——接收器與異物直接接觸；和

——接收器距離異物2mm 放置；和

——接收器距離異物5mm 放置；

發射器以最大發射功率工作。（具體方法咨詢客戶）

注：試驗并不是要測試接收器的溫度，因此可以使用能夠從無線功率發射器提取最大功率的任何兼容接收器，并且不需要監測接收器的溫度。

在每個周期中，異物可以在發射器上移動，以便找到能產生最高溫度的位置。
