測試標準

《低壓計量箱技術規范》(7.2.2.3) Q/GDW11008-2013
《低壓成套開關設備和控制設備 空殼體的一般要求》(9.7) GB/T20641-2014
《電器設備外殼對外界機械碰撞的防護等級(IK代碼)》 IEC62262:2002
《低壓成套開關設備和控制設備 空殼體的一般要求》 IEC62208:2011

產品概述：

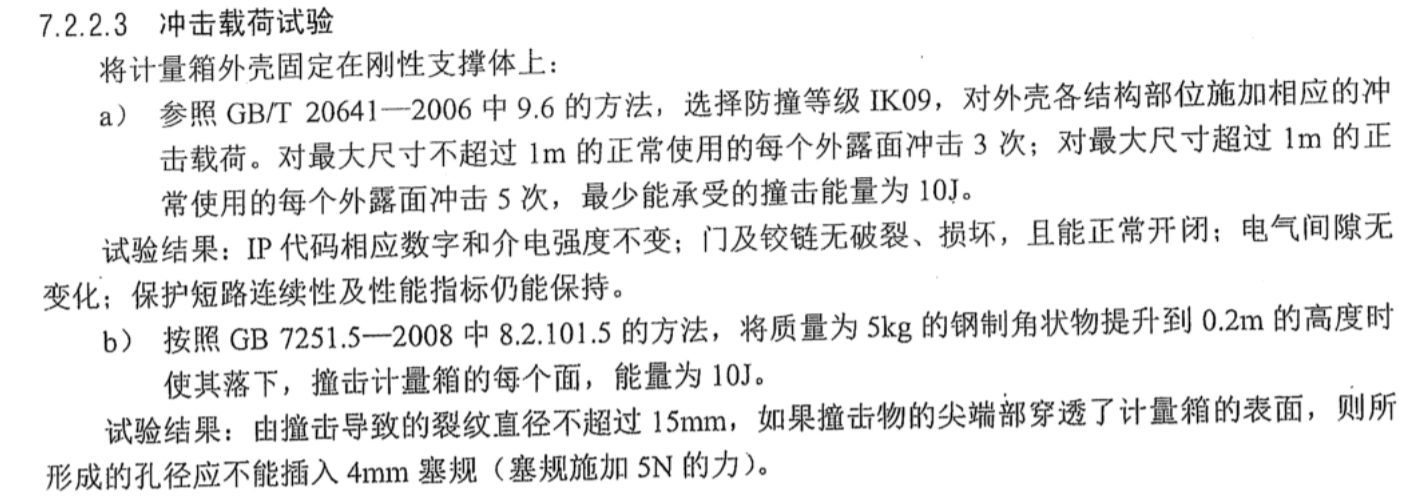

本裝置專門針對GB7251.5-2008《低壓成套開關設備和控制設備 第5部分：對公用電網動力配電成套設備的特殊要求》第8.2.101.519.3條款設計制作，也符合行業標準第7.2.2.3沖擊載荷試驗的要求。主要用于對計量箱外殼的耐沖擊能力測試，以驗證其外殼的機械強度性能。該裝置是保證此類計量箱外殼有效性的必要檢驗設備，也是提高技術升級的驅動力。

二、產品特點：

手動絲桿升降，人工釋放。自動電動剎車，防止二次沖擊。結構實用：該裝置采用整體式框架結構，牢固可靠。 三、設備基本技術指標：

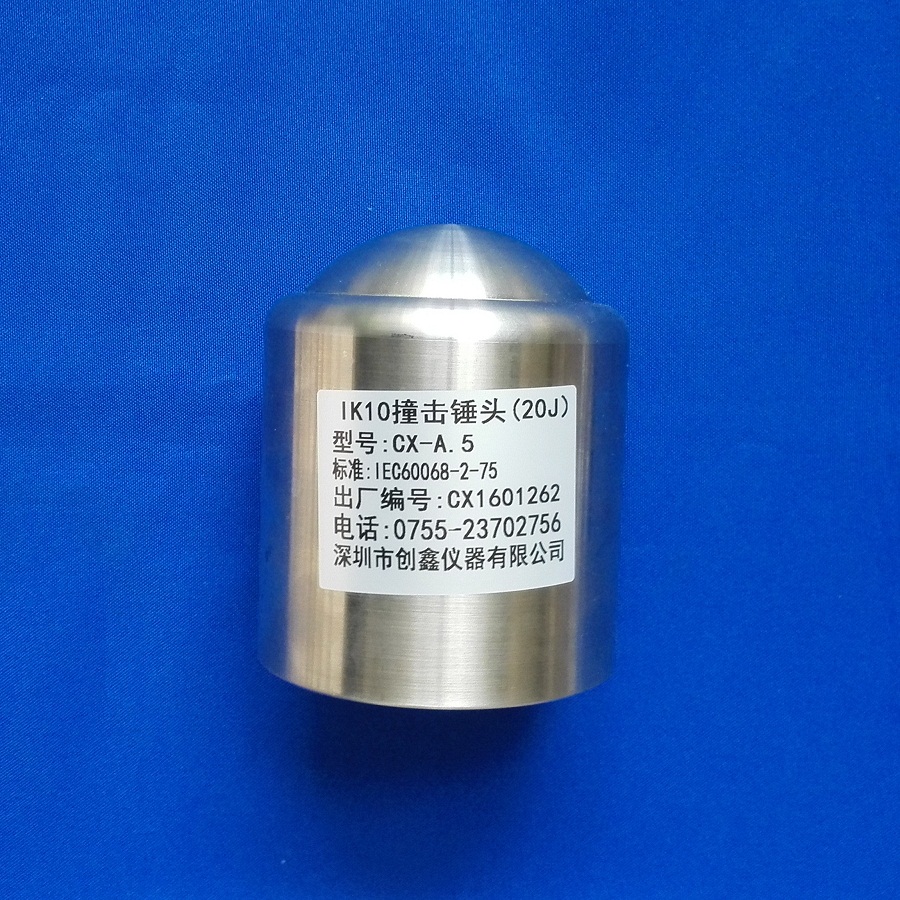

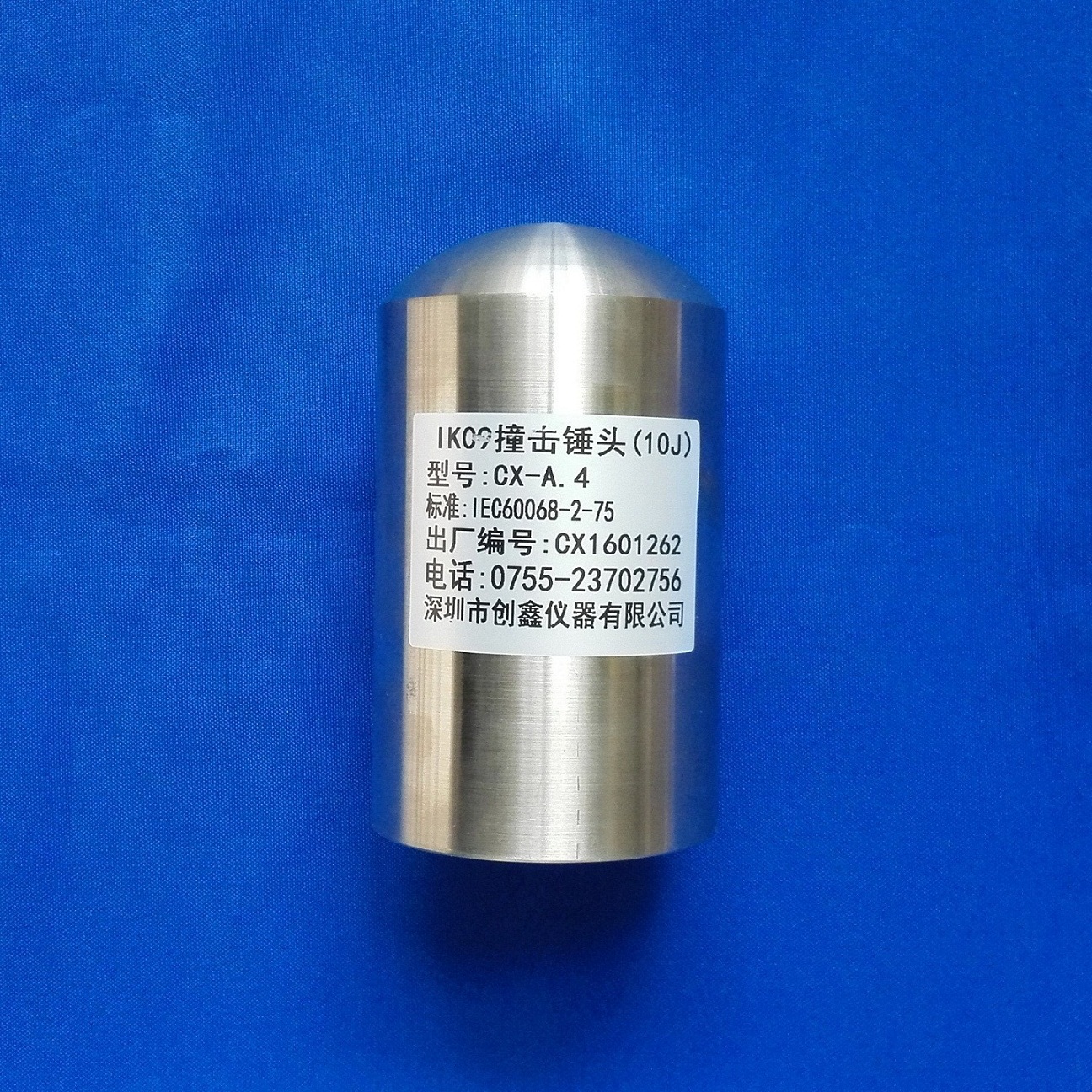

待檢工件 低壓電能計量箱外殼的沖擊載荷試驗。長1m*寬1m*高1.4m控制及操作 電動升降，人工釋放。沖擊能量等級 IK08（5J）、IK09（10J）、IK10（20J） 精度：±2%擺桿長度 1000mm沖擊錘頭等效質量 5kg沖擊錘頭形式 球面及角狀兩種沖擊錘頭，且可自由更換沖擊高度 200~1200mm，

沖擊點任意可調試驗主機架尺寸 1500×1200×3300mm

檢測對象最大尺寸 1200×1200×2200mm

工作電壓 220V 50Hz

操作人員數量 1人

三、機械原理機械原理：

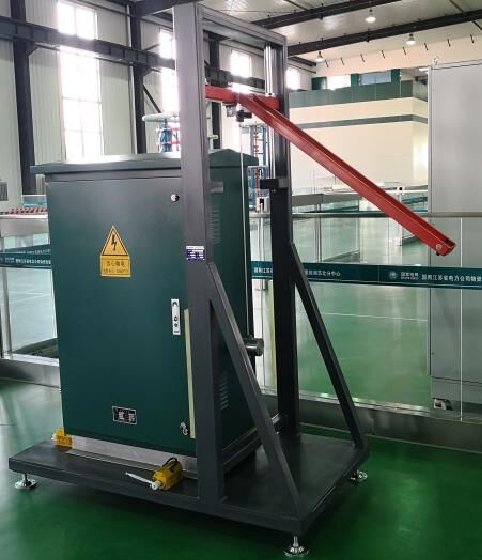

本裝置根據IEC60068-2-75標準條例制作，是用一條前端連接沖擊錘頭的擺桿調整到一定高度釋放，擺桿在限定面內自由擺動沖擊試樣表面。不同質量的錘頭對應沖擊能量不同，適用不同強度電器設備外殼試驗。具有防止二次沖擊功能。將裝置移動需沖擊試樣前適合位置，調節地角螺釘使裝置水平，裝置由地角螺釘支撐，腳輪脫離地面。腳輪用于移動裝置，不能用于支撐裝置做實驗。

四、操作步驟：

1、將擺錘懸掛板遠離升降絲桿的水平調整裝置松開，放在不妨礙升降的位置上，調節絲桿升降裝置使錘頭對準沖擊點，然后將水平調整裝置移到靠近滑塊板并固定，調節升降螺栓，使滑塊板上下移動，觀察兩邊的水平儀，使擺錘懸掛板處于水平狀態，緊固兩邊的滑塊板的緊固螺栓。
2、根據跌落高度，將釋放夾具緊固螺栓松開，抓住釋放手輪將釋放桿拉出，將擺桿卡到釋放夾具中卡住，擺桿與釋放夾具一起移動到所需的跌落高度，緊固釋放夾具的緊固螺絲。

3、將電源接通（正常狀態時急停開關是壓下的，電源斷開），合上電源總開關。

4、將急停開關向右旋動后緩慢升起，電源接通，電源指示燈亮，剎車指示燈熄滅。必須注意由于電源接通的瞬間會引起光電開關內部電流沖擊，會引發光電開關誤動作，光電開關會有輸出，出現這種情況時，請再次壓下急停開關，再向右旋動后緩慢升起，切記急速升起急停開關，即可恢復正常狀態。每次試驗前必須檢查剎車指示燈是否亮起，嚴禁在剎車狀態擺動擺桿，會損壞剎車盤。

5、拉動釋放夾具的釋放螺桿，擺錘跌落，沖擊試樣，延時0.3秒后剎車盤通電，將擺錘剎住，避免二次沖擊，移開試樣后，按下急停開關，剎車盤斷電，擺錘恢復向下垂直自由狀態。電箱內部有剎車延時時間繼電器，客戶可根據需要自行調整延時剎車時間。
