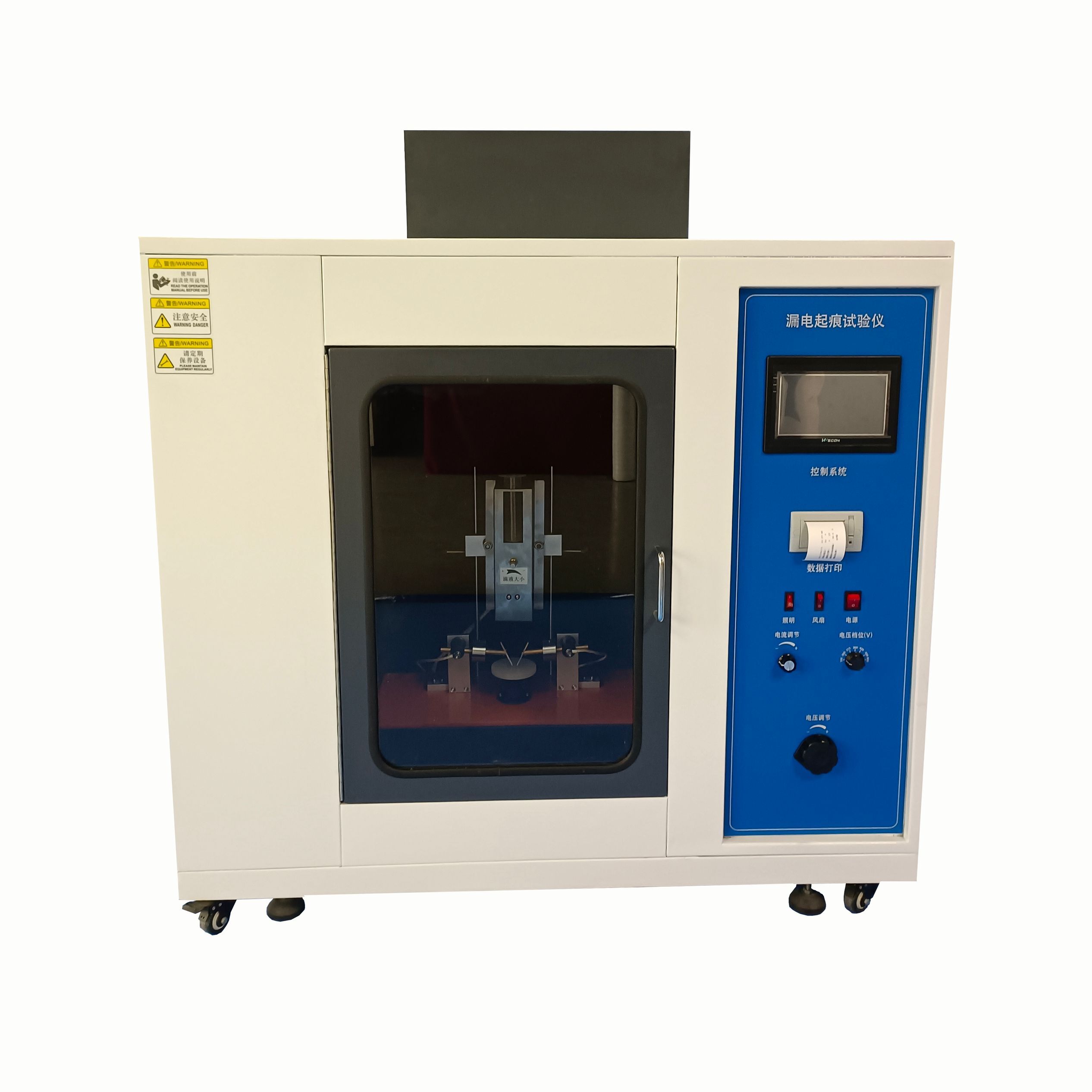

漏電起痕試驗儀是按標準 IEC60112、UL746A、ASTMD3638、GB4207、GB4706 等要求設計制造的專用檢測儀器，主要用于測定電工電子產品、家用電器的固體電氣 絕緣材料及其材料模擬在潮濕條件下在電場作用下表面暴 露于含雜質的水時的漏電起痕指數和耐漏電起痕指數。在電器產品受潮濕和雜質環境的影響下，不同極性帶電部 件之間或帶電部件與接地金屬之間可能會引起絕緣上的漏 電，產生的電弧對電器造成擊穿短路或由于放電使材料電蝕 損，甚至起燃導致火災。漏電起痕試驗就是模擬上述情況對 絕緣材料進行的一種破壞性試驗，用以測量和評定在規定電 壓下，絕緣體在電場和含雜質水的作用時的相對耐漏電起痕 性。漏電起痕試驗國家標準規定了固體絕緣材料在潮濕條件下的相比漏電起痕指數和耐漏電起痕指數的測定方法。當電壓施加到放在試樣表面的電極間,電解液以規定的時間間隔滴到兩電極間時,能導致漏電痕跡的形成。引起材料破壞所必須的液滴數隨電壓的降低而增加,當?shù)陀谀骋浑妷簳r,不形成漏電痕跡。依據此標準,可測量固體絕緣材料在電場和含雜質的水作用時的相對耐漏電起痕性。

漏電起痕試驗儀又被稱為燃燒試驗機，耐漏電起痕指數被作為一個判定標準和方法,用于材料和成品構件的質量控制。相比漏電起痕指數主要用于對材料性能的基本描述和比較。這一燃燒試驗可以將抗漏電性相對較差的材料和那些具有中等或較好的抗漏電性的材料區別開來。

漏電起痕試驗儀主要技術參數

1、 電極材料：電極頭 — 鉑金屬（白金）
2、 電極壓力：1.0±0.05N
3、 電極距離：4.0mm ± 0.01mm ，夾角 60°±5
4、 電極電壓：100~600V（48~60HZ）可調，短路電流在1.0±0.1A時電壓下降小于10%
5、 滴液高度：為30~40mm 可調
6、 滴液大小：44~55滴/1cm3 可調
7、 滴液時間：30s±5s，
8、 滴液次數：0~9999次可調
9、 漏電判斷：回路電流大于0.5A并維持2秒鐘則繼電器動作切斷電流，指示樣品不合格
10、試驗過程：試驗程序自動控制，獨立抽風
11、參照標準：IEC60112 、 GB/T4207、GB4706.1
12、工作室體積:0.5立方

1.試驗方法簡介

漏電起痕試驗分為耐漏電起痕試驗和相比漏電起痕試驗,分別確定了固體絕緣材料的耐漏電起痕指數和相比漏電起痕指數。

試驗時,將截面為2mm×5mm的兩個鉑電極對稱地安放在試驗樣品表面,夾角60°,兩電極正面相對,且距離4mm。每個電極對試樣表面的作用力為(1.00±0.05)No電解液從30mm～40m的高度滴落在電極間的試樣表面上,液滴大小為20+3mm3。電解液以(30±5)秒的時間間隔滴落,直到試樣發生破壞或者滴完50滴為止。當在試樣表面兩電極間的通路流過0.5A或更大的電流,過電流繼電器延時2秒動作時,或過電流繼電器雖未動作,但試樣燃燒了,均認為已破壞。

在耐漏電起痕試驗中`在某個規定的電壓下進行試驗時,一個試驗點必須經受住50滴溶液的作用。當5個試驗點均承受住了50滴溶液而不發生破壞,則耐漏電起痕試驗的結果為該電壓值通過,以PTI表示耐漏電起痕指數,如PTI175。

在相比漏電起痕指數試驗中,當在某個電壓值下經受50滴電解液的結果通過或不通過后,在更高或更低的電壓下進行進一步的試驗,直到找到材料能耐受的最高電壓值。然后將這個最高電壓降低25V,在另外5個點上進行試驗,直到100滴溶液也沒有發生破壞,則這個電壓值就是相比漏電起痕指數,表示為CTI,如CT125O。有的材料可能滿足不了后一個規定,對于這些材料要確定試樣在5個試驗點上都能經受住100滴溶液的最高電壓值,并將這個電壓值附在CTI中表示出來,例如CT1425(375)。

國標GB4207-84與國際電工委員會(IEC)標準112第三版等效。這些標準的措詞暗示了50滴溶液耐電壓試驗必須在100滴溶液耐電壓確定前進行。目前最新的確定固體絕緣材料的耐漏電起痕指數和相比漏電起痕指數的方法的國際標準EIC6011:22003已經認識到,首先確定100滴承受的最高電壓值可以降低測試成本,因此該標準推薦這個步驟。

IEC60112:2003還規定,試驗時要在第50滴(第100滴)溶液落下后至少25秒已經過去而沒有發生過電流裝置動作或持續火焰發生,則試驗有效,并且樣品通過試驗。

2.漏電起痕電解液的調定

電解液用于模擬固體絕緣材料表面上的導電沉積雜質。從漏電起痕試驗的目的和方法可知,電解液的調定對于漏電起痕試驗是一個關鍵性的因素，漏電起痕試驗的電解液為（氯化銨）NH4CI，溶液的配置是在100ml的蒸餾水或去離子水中加入(0.100±0.002)克的NH4CI固體,純度不小于99.5%。

3、打開操作面板處電源、觸摸屏、電流顯示、電壓顯示亮起，調好所需的滴液次數、滴液時間、起痕判斷時間（標準要求2S）、專業控制參數（出廠默認調節好0.22S），打開電源，打開照明，再放電解液的瓶子里倒點清水，拿計量杯在滴嘴下面接好，按住排液，排清清水為止，把產品放到測試臺，調好電極距離跟滴液高度，滴液嘴對準兩個電極中間，把氯化銨配好倒進滴嘴上面裝電解液的瓶子里，把門關好，把電壓檔位調到需要的電壓檔位、點擊一下觸摸屏界面可以選擇電壓檔位（注意試驗電壓不能開啟才能調節），點擊一下試驗電壓調節、把電壓調節到需要的電壓，點擊一下調試短路電流、把電流調節到0.5A或以上，再次點擊一下調試短路電流關閉，點擊一下啟動，測試開始，中間出現過流（0.5A）跟不合格時候會報警并且切斷測試，證明產品測試不合格，滴液次數到自動停。

4、做完測試后把排氣開啟，抽風。最后檢測產品情況，清理衛生、清理電極、保養，把電壓調節打回原處歸零，然后關機。

5．試驗結束

    ※ 試驗結束后，一定要排清滴液杯和滴液管內的溶液，然后換上清水連續排液，對電磁閥進行清洗，減小溶液對電磁閥的腐蝕。
