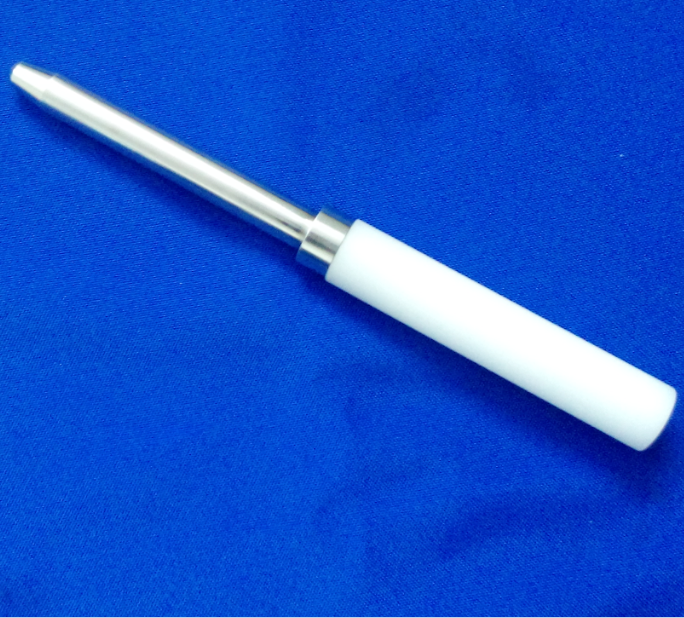

PA140A試驗探棒

1、根據UL1278、UL1026及UL507等相應條款制作而成。

2、UL試驗直指（PA140A試驗探棒）是進行家用和類似用途電器防觸電保護試驗的必備器具。

技術參數：

1、直指直徑：12.7mm（1/2 inch ）

2、直指總長：101.6mm（4 inch）

4、頭部半徑：R 6.4mm（1/4 inch )

）

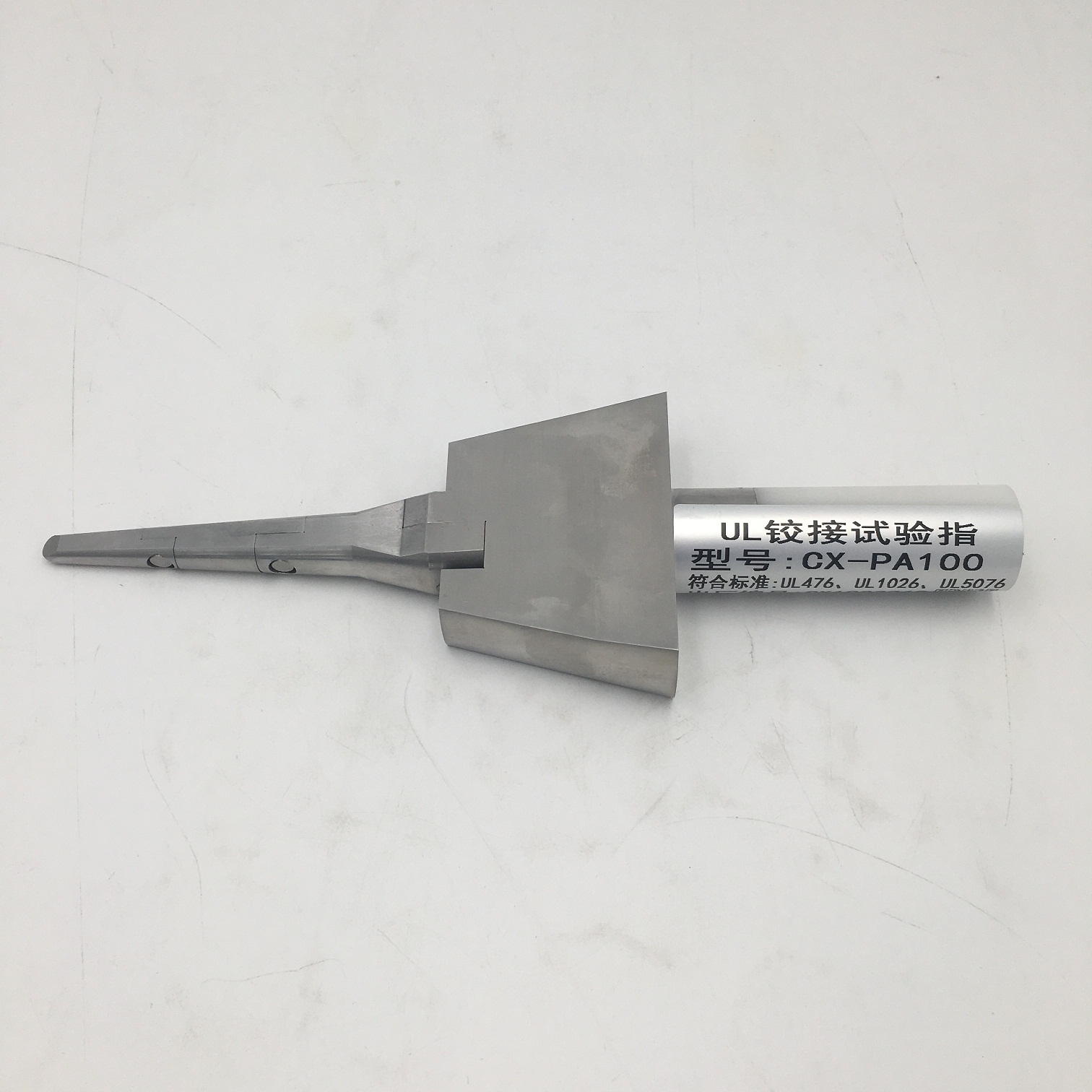

美規UL試驗指

　符合標準：符合UL474圖5.1、UL507圖9.2（PA100A）、UL982圖7.1、UL1017圖2、UL1062圖1.2、UL1278圖8.3、UL1310圖16.2、UL6500圖14、UL60065圖14及UL60950圖NAF.1等標準

　　用途：用于電器設備外殼的防護測試。

　　試樣范圍：容易觸及的外殼帶電部件或機械部件

　　結構及功能：尼龍手柄+探針，按標準圖制作

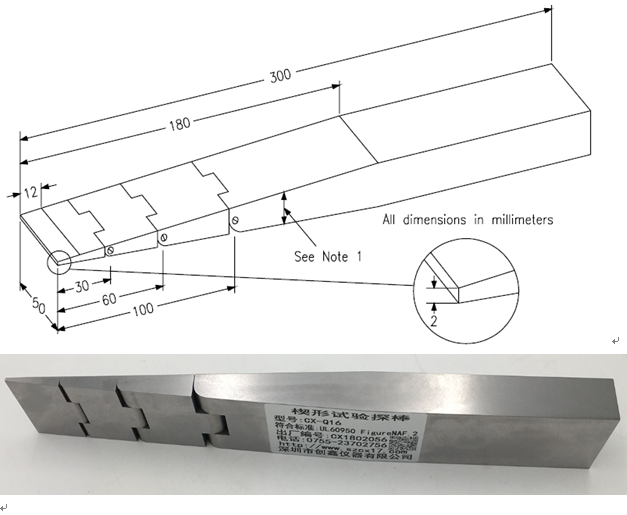

UL楔形試驗指

制作標準：

根據IEC 60950-1 AMEND.1 & BS 60950.1108/260/CD等相應條款制作而成。

主要技術參數：

試具總長：300mm

試具寬度：50mm

彎曲部分分別為：30/30/40mm

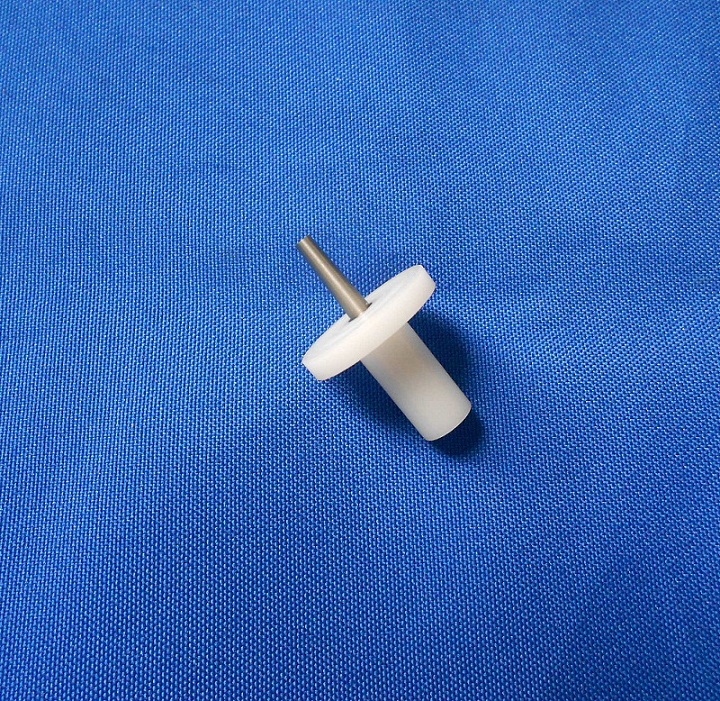

UL試驗短銷

依據標準：IEC61032：1997 圖9，及UL等標準。

技術參數：

1、探棒直徑：頭部3mm，尾部4 mm

2、探棒長度：15mm

3、擋板直徑：25mm

4、擋板厚度：4mm

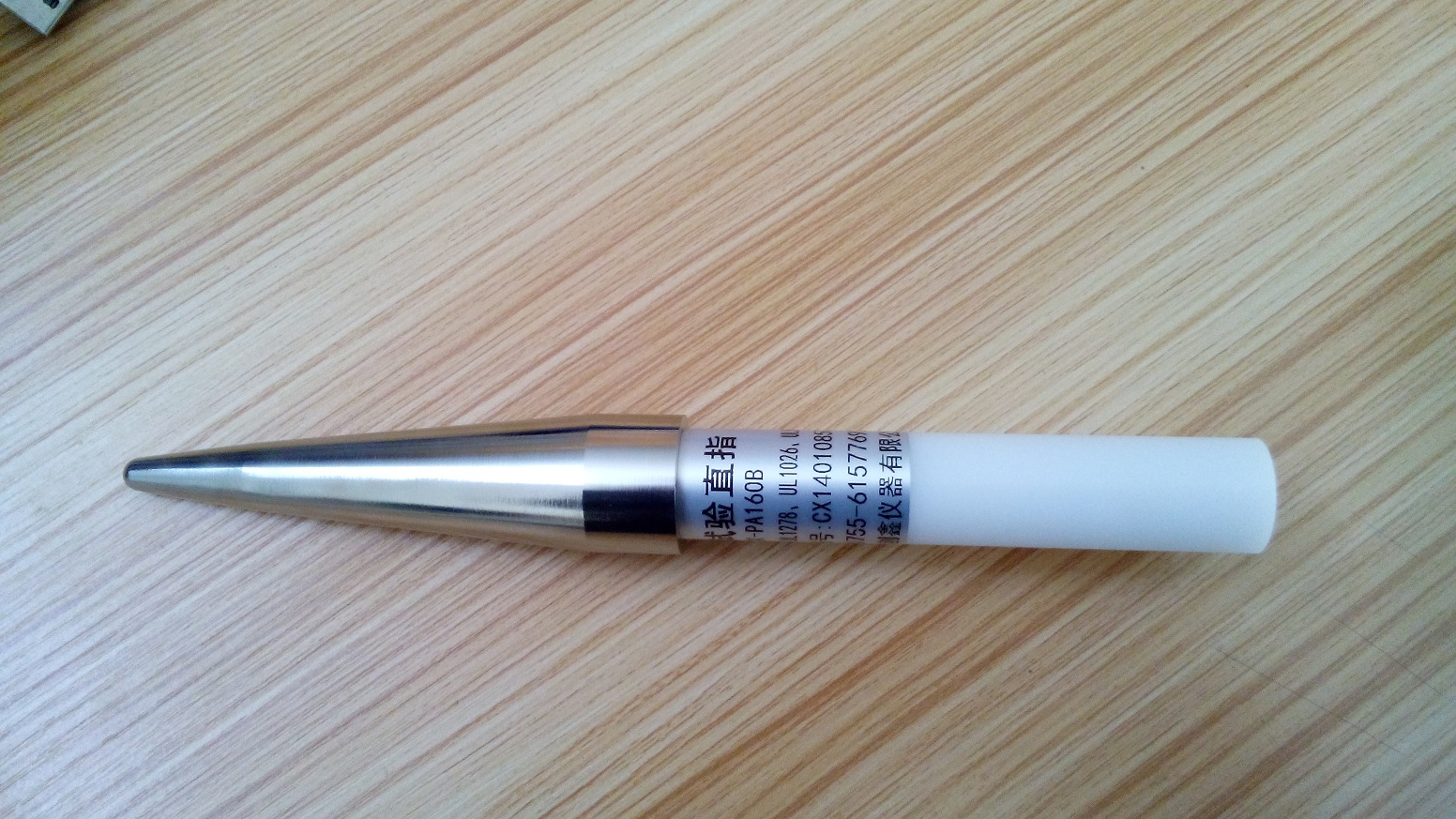

UL507圖9.1移動部件探頭

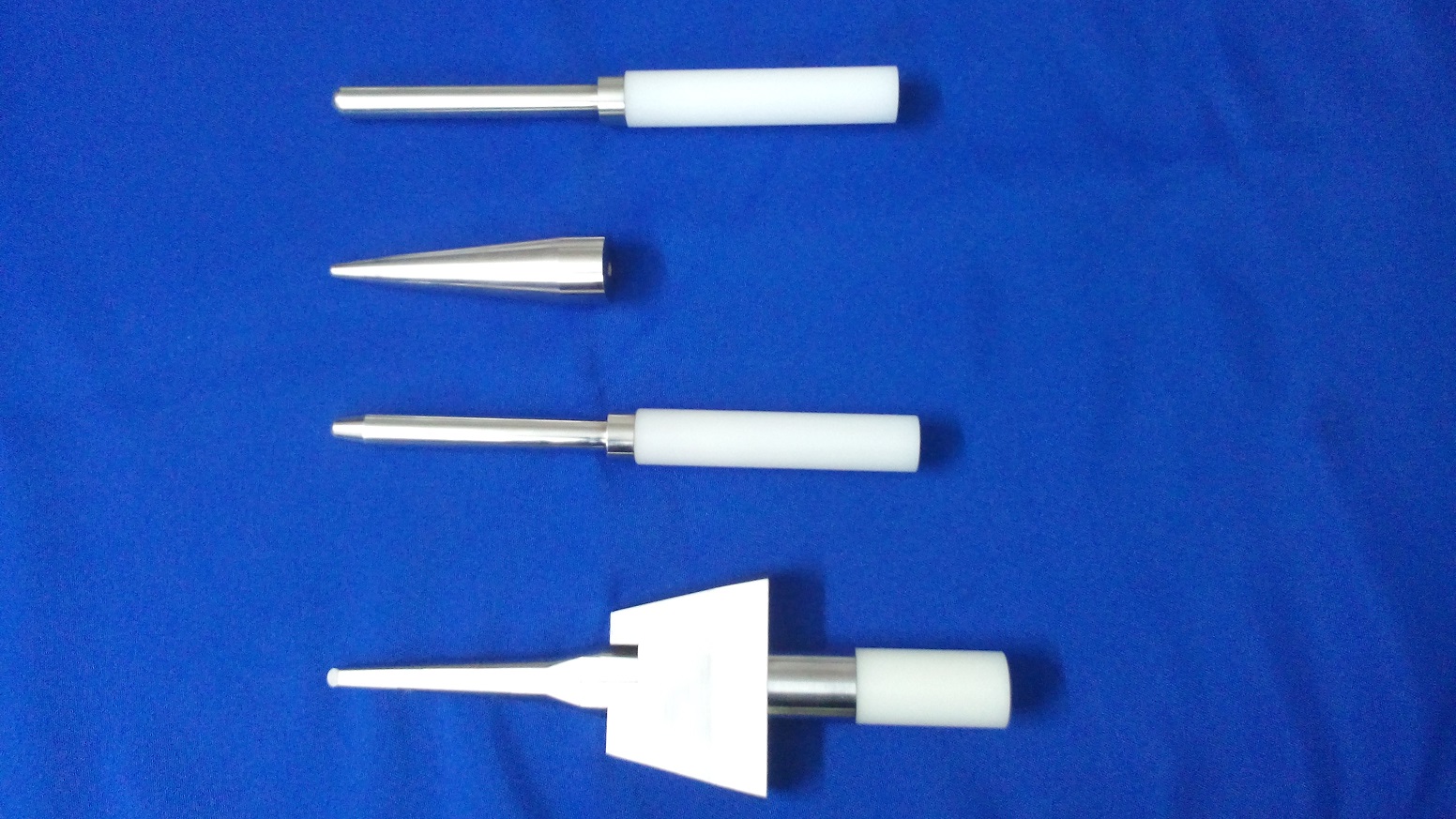

UL507標準試驗探棒
UL507圖9.1移動部件探頭是滿足UL507標準要求，在防護測試中用于模擬手指和器具，主要用于檢驗空氣加熱器風扇葉片部件是否被觸及。

符合標準：UL507圖9.1(PA160B)及UL1278圖9.1(PA160)
用途：用于風扇葉片等類似電器設備防護測試
試樣范圍：馬達的轉子，滑輪，皮帶，齒輪或扇葉或其它的運動部件
結構及功能：尼龍手柄+探針，按標準圖制作
技術參數：
1、直指總長：88.9mm（3.5 inch）
2、頭部長度：25.4mm（1 inch）
3、頭部半徑：R 3.175mm（1/8 inch )
4、頭部前節直徑：12.7mm（1/2inch )
5、尾部直徑：25.4mm（1 inch）
6、根據UL507 圖9.1（PA160B) 、UL1278圖9.1（PA160)等UL標準制作而成

UL507圖9.2風扇葉片探頭
符合標準：UL507圖9.2（S2140A）
用途：用于風扇葉輪及內部運動部件的防護測試
試樣范圍：風扇進氣口
結構及功能：尼龍手柄+探針，按標準圖制作
