一、概述
CC2680 型絕緣電阻測量儀是一種測量絕緣電阻的測量儀器，其性能穩定可靠，操作
方便，并有下限預置功能及不合格報警功能。
本儀器適用于工廠、學校等單位對儀器及電器產品的安全參數的測試。
二、技術指標
1.測試電壓：DC: 250V/500V/1000V。
2.測試范圍：1~9999MΩ
3.測試精度：±10%
4.預置范圍：1~9999MΩ
5.分選功能：
本儀器具有不合格報警功能，由預置撥盤開關選擇需要的數值，當測試值小于預置
值時，“超限”指示燈亮，表示不合格。當測試值大于預置值時“超限”指示燈滅，表示
合格。
6.溫度：0℃~40℃
濕度：≤80%RH
7.電源電壓：AC 220V±5%
頻率：50Hz
功率：＜50W
8.體積、重量：
體積： 350×280×140（mm）
重量： ＜5Kg

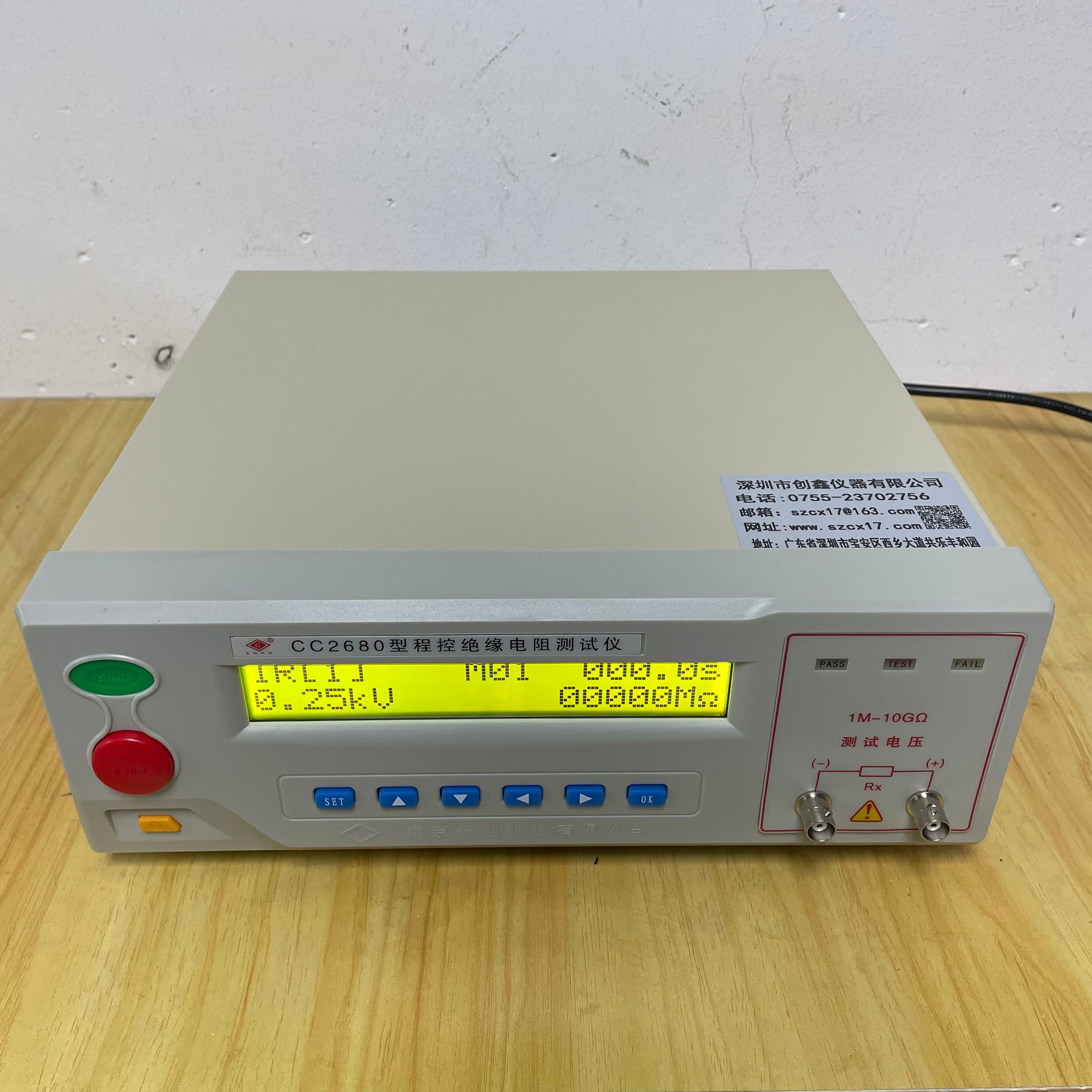

三、面板功能分布

使用方法：
1.接好電源，將電源開關按至“I”位置，預熱10 分鐘后再進行測試。
2.按下“電壓選擇”選擇好適當?shù)碾妷骸?br /> 3.如果需要設置電阻下限則將撥盤設定在相應的位置。
4.如果需要設置定時時間則將撥盤設定在相應的位置。
5.如果需要進行定時操作則按“定時”鍵選擇。
6.將測試線（隨機付送）插入機器電壓輸出端并接好被測件。
7.按下“啟動”鍵，儀器處于測試狀態，此時顯示屏顯示狀態值及數據值。
8.按下“復位”鍵，儀器處于非測試狀態，此時顯示屏顯示狀態值。
9.重復以上步驟，進行下一次測試。
