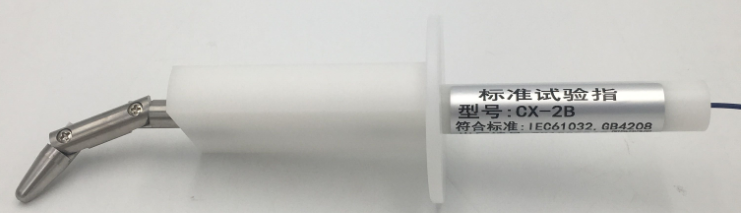

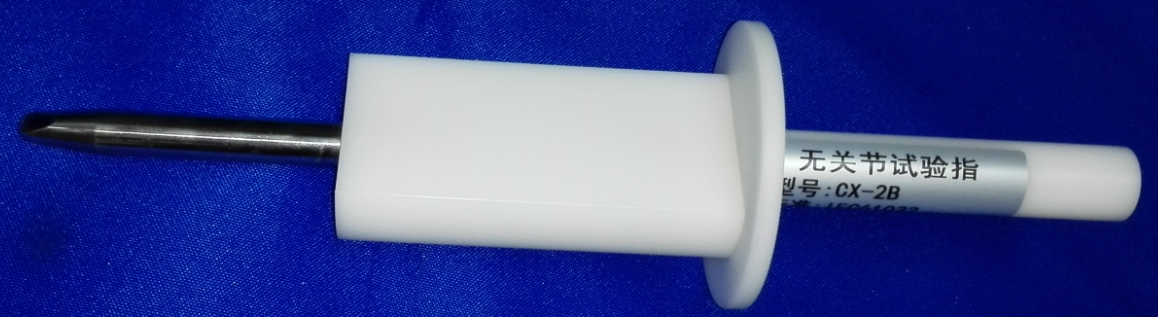

標準試驗指的種類與圖片介紹
符合標準：GB/T16482-2008圖2、IEC61032圖2、GB/T16842及GB4208 IP2、IEC60529 IP1、IEC60065
用途：檢驗防止人體觸及危險部件的基本防護，也用于防止手指觸及的防護檢驗
試樣范圍：容易觸及的外殼帶電部件或機械部件
結構及功能：模擬人的手指，由指頭、指中、指座、絕緣手柄組成。有兩個活動關節，能在90°內彎曲。
技術參數：
|
型號 |
CX-2B |
CX-Y2B |
CX-125 |
CX-T2B |
|
試具名稱 |
標準試驗指 |

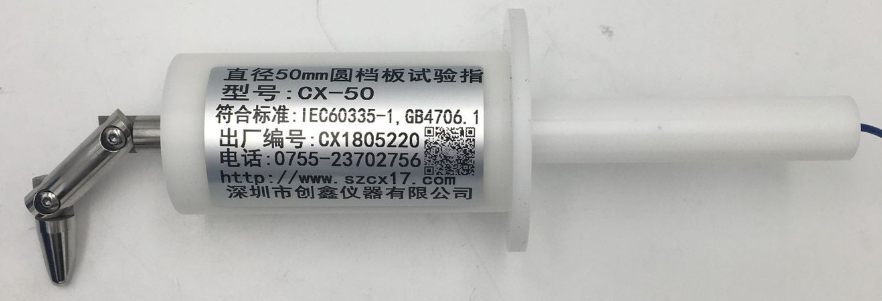

圓擋板試驗指 |

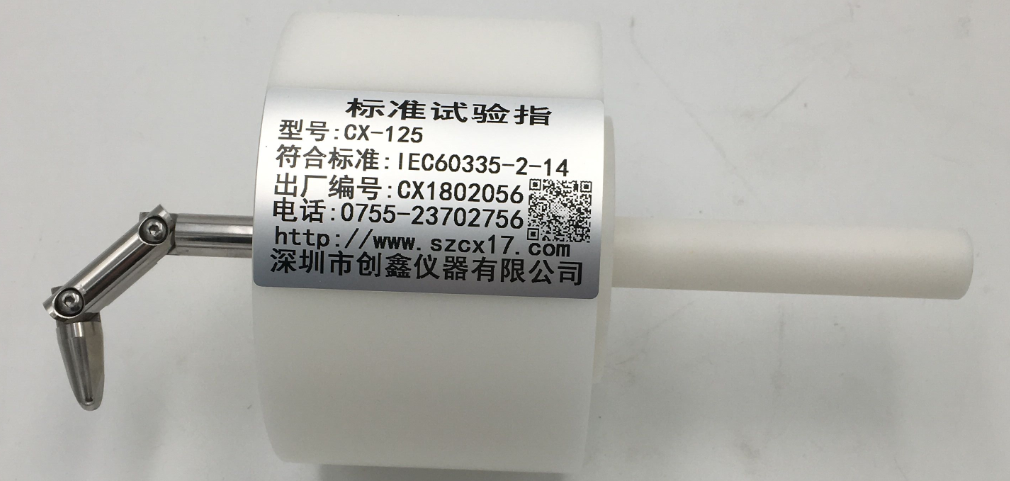

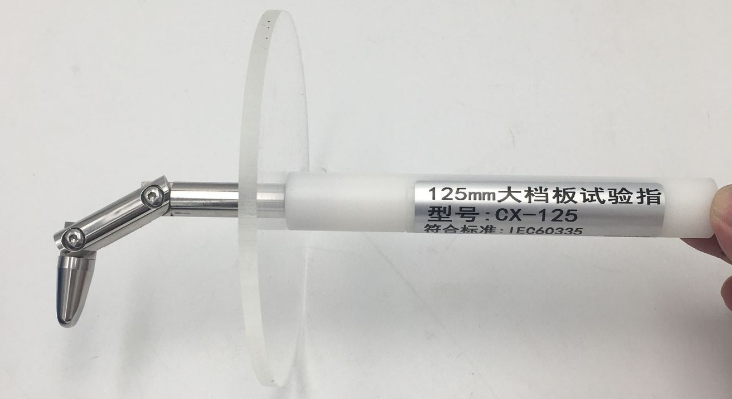

大擋板試驗指 |

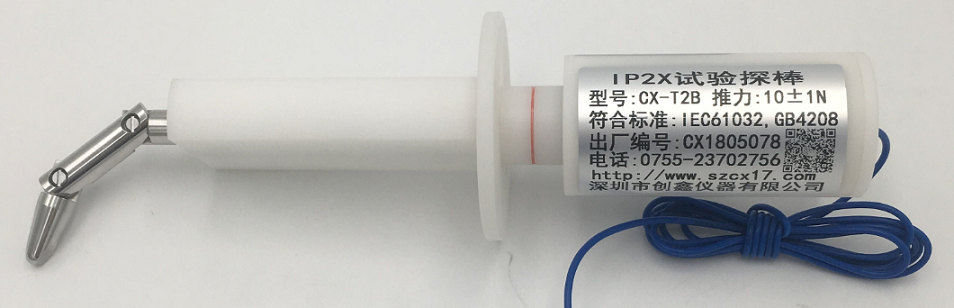

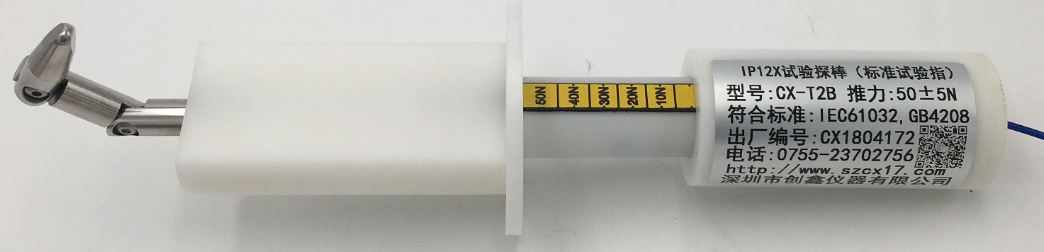

帶推力標準試驗指 |
|
鉸鏈接點1尺寸 |
30±0.2 |
30±0.2 |
30±0.2 |
30±0.2 |
|
鉸鏈接點2尺寸 |
60±0.2 |
60±0.2 |
60±0.2 |
60±0.2 |
|
指長 |
80±0.2 |
80±0.2 |
100±0.2 |
80±0.2 |
|
指尖到擋板尺寸 |
180±0.2 |
180±0.2 |
---- |
180±0.2 |
|
指尖切割倒圓角 |
R2±0.05 |
R2±0.05 |
R2±0.05 |
R2±0.05 |
|
指尖錐度圓角 |
S4±0.05 |
S4±0.05 |
S4±0.05 |
S4±0.05 |
|
指尖割斜面夾角 |
37o 0 -10′ |
37o 0 -10′ |
37o 0 -10′ |
37o 0 -10′ |
|
指尖錐度 |
14 o 0 -10′ |
14 o 0 -10′ |
14 o 0 -10′ |
14 o 0 -10′ |
|
試驗指直徑 |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
|
A-A截面直徑 |
Ф50 |
Ф50 |
---- |
Ф50 |
|
A-A截面寬度 |
20±0.2 |
---- |
---- |
20±0.2 |
|
擋板直徑 |
Ф75±0.2 |
Ф75±0.2 |
Ф125±0.2 |
Ф75±0.2 |
|
擋板厚度 |
5±0.5 |
5±0.5 |
---- |
5±0.5 |
