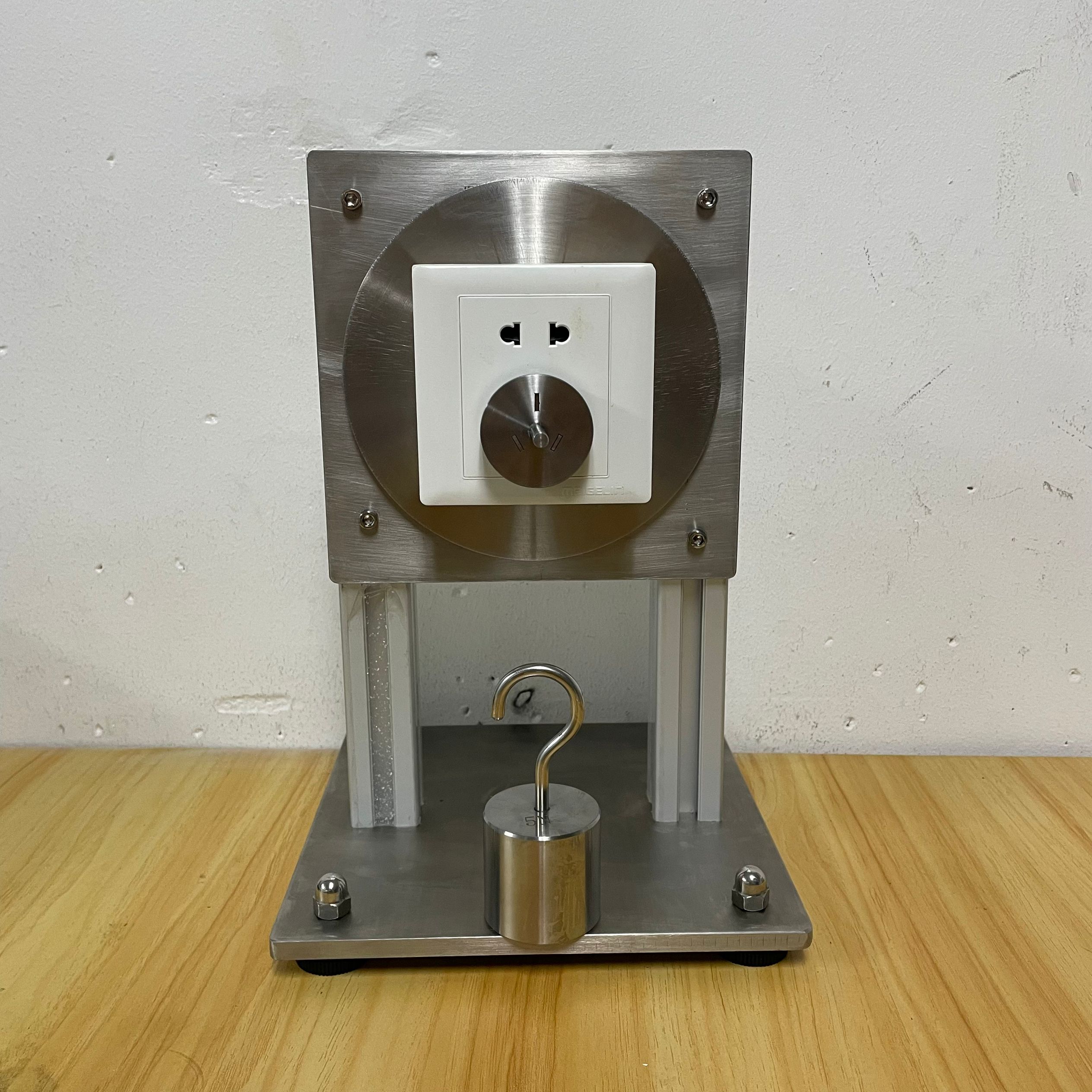

橫向應力試驗裝置

一、符合標準及條款

GB/T2099.1-2021《家用和類似用途插頭插座 第1部分：通用要求》第13.14及圖13標準要求。

二、試樣范圍、用途、原理、結構及使用環境

試樣及限制：額定電流不大于16A，額定電壓不大于250V的插座

試驗用途：適用于檢驗對額定電流不大于16A和電壓不大于250V的插座在經受插入插座里的電器對其施加橫向應力時是否會出現標準意義上的任何損壞

測試原理：按標準尺寸制作，檢驗插座孔的機械強度

使用環境：電源：-，工作溫度5-35℃ 濕度30%-90%；

三、性能指標

工位：單工位

試驗插頭：3個

吊重砝碼：5N

試驗次數和方向：試驗4次，每次90°旋轉
