剩余電壓測試儀
用于剩余電壓測試的設備

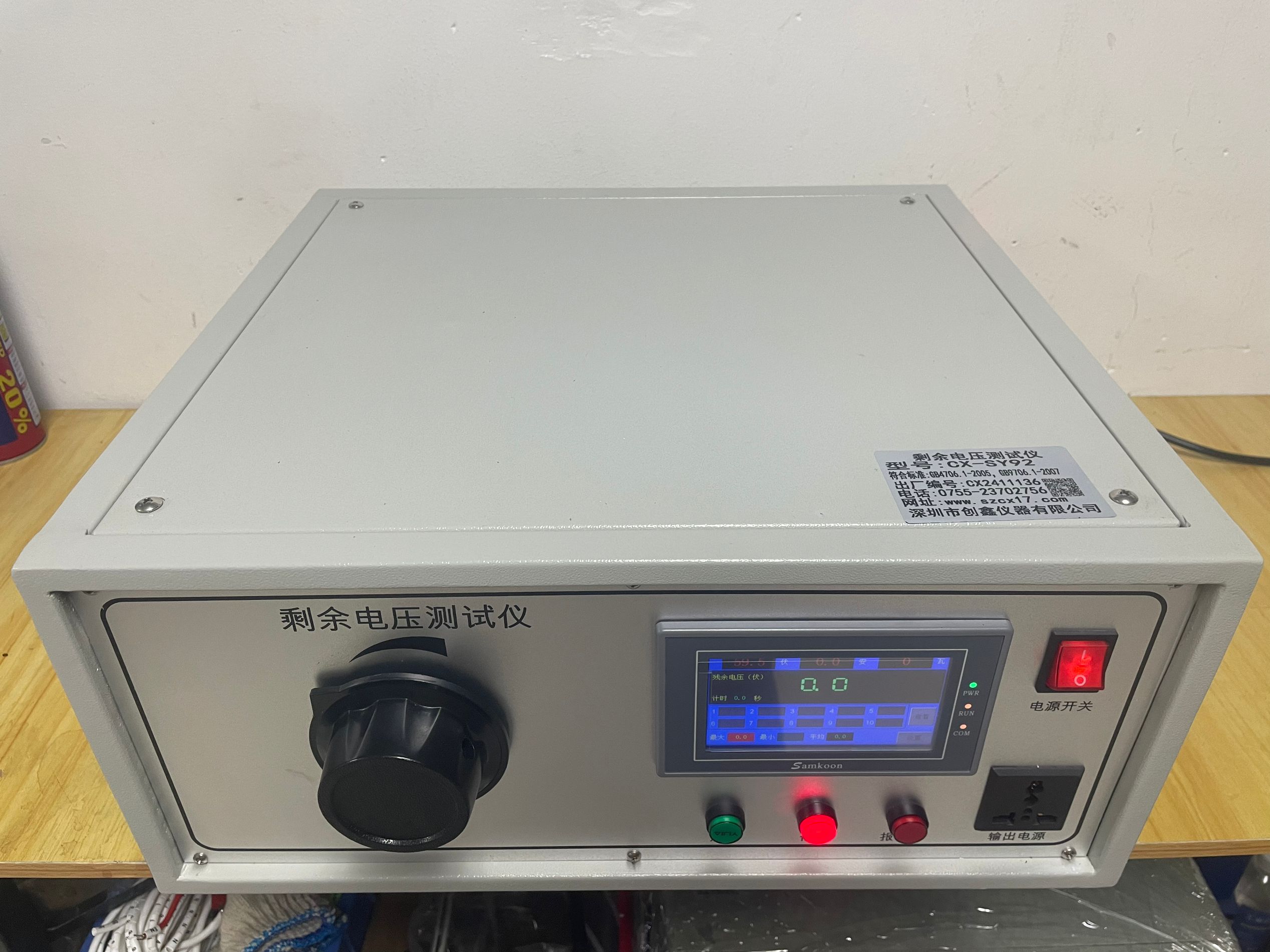

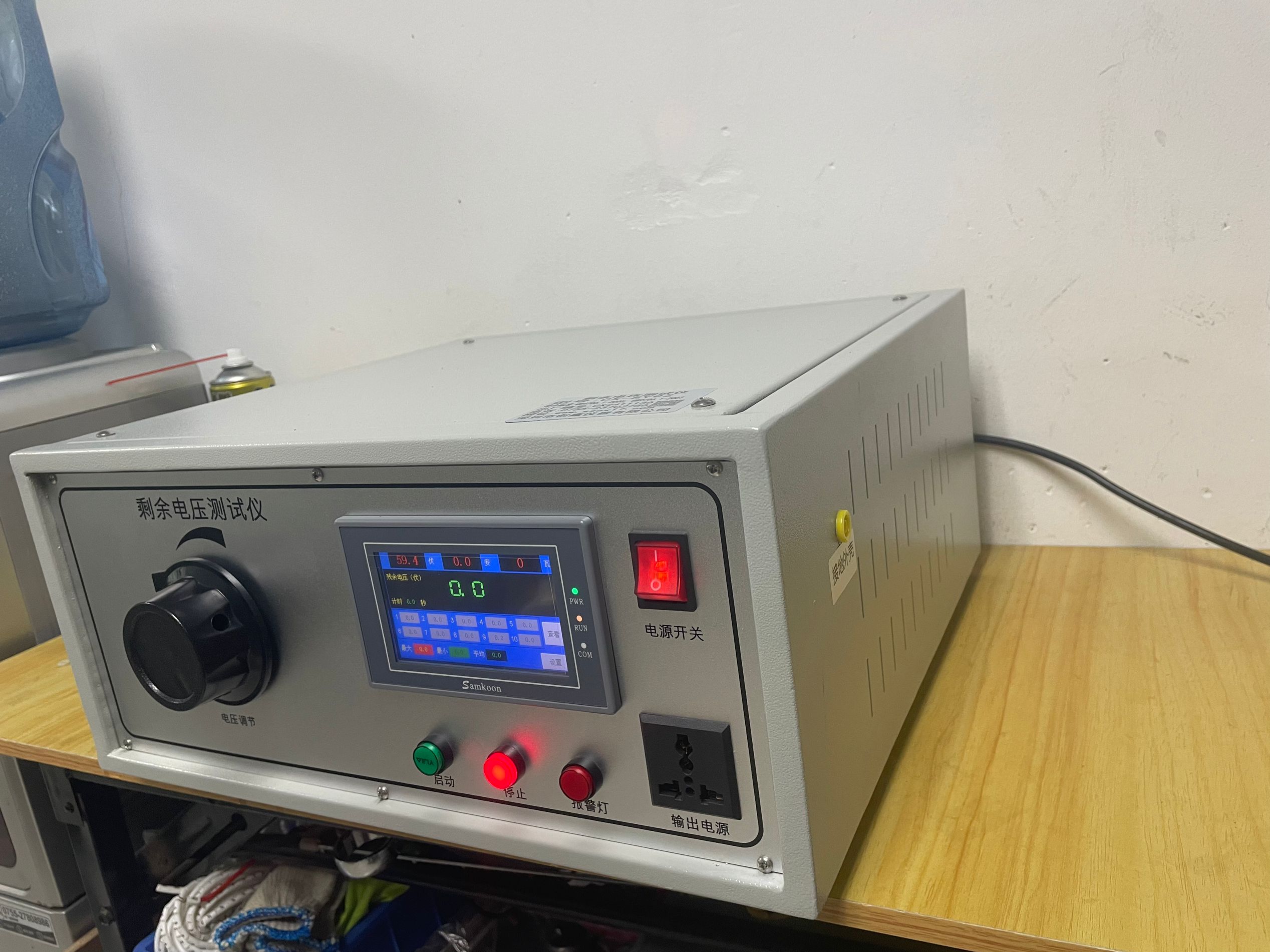

剩余電壓測試儀?是一種用于檢測電氣設備在斷電后殘留電壓的儀器，通過模擬拔斷插頭的方法，在電壓峰值處斷開電源，以測量各電源插腳之間以及電源插腳與設備外殼之間的殘留電壓。
技術參數
供電時間 1-99s連續可調 　每相測量時間 1-99s連續可調 　剩余電壓報警值 1-100v任意設定 　供電裝置輸出電壓 0-240v/ac連續可調 　供電裝置輸出容量 1kva/2kva或定制

操作方法
a. 插頭各電源插腳間剩余電壓測試接線方法:
說明： 　

1、按圖連線； 　

2、若被測設備無保護接地，pe連線可不接； 　

3、設置測試方式：a、手動/自動測試方式設置；b、內測/外測測試方式設置：為內測； 　

4、設置電源輸出電壓：調節“電壓調節旋鈕”至要求的測試值； 　

5、最大值清零，按一下清零鍵使剩余電壓最大值顯示為零； 　

6、按測試按鈕進行測試； 　

7、測試結果判斷：在測試過程中，實際測量值達到或者超過34v /60v報警電壓，則儀器聲光報警，測試結果可判為不合格，反之，可視為合格； 　

b. 被測設備外殼剩余電壓測試接線方法：
說明： 　

1.、按圖連線； 　要求：測試線一端插入儀器的a端測試接口，另一端與設備上須測試剩余電壓的外殼相連。 2、若被測設備無保護接地，pe連線可不接； 　

3、設置測試方式：a、手動/自動測試方式設置；b、內測/外測測試方式設置：為外測；c、按下k鍵； 　

4、設置電源輸出電壓：調節“電壓調節旋鈕”至要求的測試值； 　

5、最大值清零，按一下清零鍵使剩余電壓最大值顯示為零； 　

6、按測試按鈕進行測試； 　

7、測試結果判斷：在測試過程中，實際測量值達到或者超過34v /60v報警電壓，則儀器聲光報警，可判為不合格，反之，可視為合格。 　

c. 可觸及電容器剩余電壓和能量測試接線方法：
說明： 　

1、按圖連線； 　要求：測試線一端分別插入儀器的a端和b端測試接口，另一端分別與設備上須測試剩余電壓的可觸及的電路帶電部件或者電容器相連。 　

2、若被測設備無保護接地，pe連線可不接； 　

3、設置測試方式：a、手動/自動測試方式設置；b、內測/外測測試方式設置：為外測； 　

4、設置電源輸出電壓：調節“電壓調節旋鈕”至要求的測試值； 　

5、最大值清零，按一下清零鍵使剩余電壓最大值顯示為零； 　

6、按測試按鈕進行測試； 　

7、測試結果判斷：在測試過程中，實際測量值達到或者超過60v報警電壓，則儀器聲光報警。如超過60v報警電壓，可通過能量e=1/2·cu?公式計算,剩余能量超過2mj，可判為不合格，反之，可視為合格。
操作規程
工作準備： 　

1、檢查電源線是否正常。 　

2、保險絲是否完好。 　

3、儀器與被測設備功率是否匹配，嚴禁被測設備輸入功率大于儀器的輸出功率。 　

4、將儀器“電壓調節旋鈕”逆時針旋到底。

操作步驟： 　

1、 設置測試方式：手動/自動。 　

2、 接入被測設備：將被測設備電源插頭插入“儀器電源輸出”。 　

3、 設置電源輸出電壓：調節“電壓調節旋鈕”至要求的測試值。 　

4、 最大值清理，按一下清零鍵使剩余電壓最大值顯示為零。 　

5、 按測試按鈕進行測試： 　自動狀態：l-n、l-e和n-e分別自動測試10次。 　手動狀態：設置l-n，l-n測試10次結束；設置l-e，l-e測試10次結束；設置n-e，n-e測試10次結束。 　

6、 測試結果判斷：在測試過程中，實際測量值達到或者超過60v報警電壓，則儀器聲光報警，測試結果可判為不合格，反之，可視為合格。 　

7、 重復測試：在自動測試或者手動測試結束后，只需按“測試”按鈕即可，如測試中途需重新測試，還須按“復位”按鈕后再按“測試”按鈕。 　

8、 測試結束，應將“電壓調節旋鈕”逆時針旋轉到底，關掉儀器電源。
注意事項
1、 在測試過程中，儀器設定的功能如需重新設置，應按儀器“復位”鍵后再進行。
2、 儀器必須可靠接地。
3、 儀器測試燈、超壓燈一旦損壞，必須立即更換，以防造成誤判。
4、 被測電氣設備功耗不得大于儀器標稱功率，否則會使測試儀器過載造成損壞。
5、 操作時避免陽光正面直射，以免看不清儀器顯示。
6、 不要在高溫、潮濕、多塵的環境中使用和存放。
