一、 產品概述

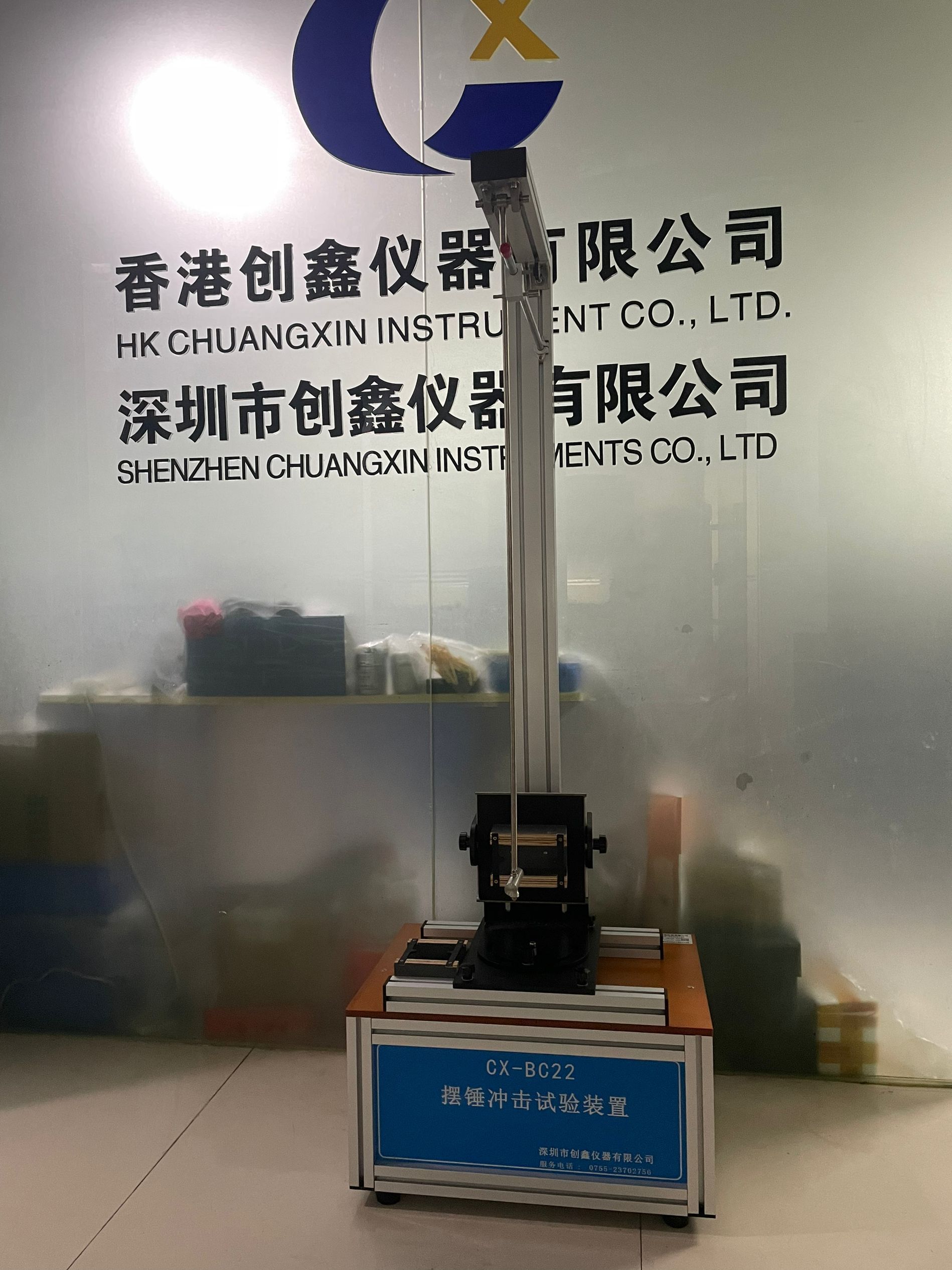

　　本裝置是符合GB2099.1圖22-26、IEC884-1圖22-26、GB2423、IEC68-2-75等標準對試驗設備的要求，適用于家用和類似用途的插頭插座及明裝式安裝盒、螺紋壓蓋、罩蓋、開關等電器附件進行機械強度試驗；安裝支架可左右移動，沖擊角度可調。 本裝置為2J以下低能量擺錘沖擊裝置。

　　二、開關插座擺錘沖擊試驗裝置 技術參數(shù)

　　1、擺桿：長度1000㎜，外徑9 mm、壁厚0.5 mm的鋼管，質量100±1g；

　　2、安裝支架：重量10±1 kg，結構牢固，X、Y軸可調，可繞安裝板旋轉軸旋轉±90°。

　　3、撞擊錘頭見表1撞擊元件特性，配150g錘頭一個，可選 配200g 錘頭

　　4、沖擊能量、等效質量與跌落高度對照見表2 跌落高度。

主要技術參數(shù)

1、擺桿長度：1000mm，名義外徑9mmm,名義壁厚0.5mm.

2、試品安裝座可前后左右平移及60度角移動

3，擺錘沖擊元件等效質量：250g

4，落地式設計，整個架構采用高檔鋁合金材料；

5，跌落高度：80mm、120mm、160mm、200mm

操作步驟

1、將被測面板開關裝到接線盒上，調整安裝板的角度；

2、根據跌落高度要求調整擺錘的檔位卡塊使跌落錘高度在所需位置，第一檔80mm、第二檔120mm、第三檔160mm、第四檔200mm；

3、拉動卡塊插銷使跌落錘失去支撐，自然下跌錘擊試樣；

4、相關標準試驗檢驗方法參照GB/T2099.1-2021.
