標準試驗指/探針/指甲技術參數介紹
該套設備適用于家用電器對觸及帶電部件的防護、結構等指標測試。該設備滿足GB4706系列標準、GB4943.1等相關標準要求。
二、主要性能參數要求（以下長度單位均為mm）

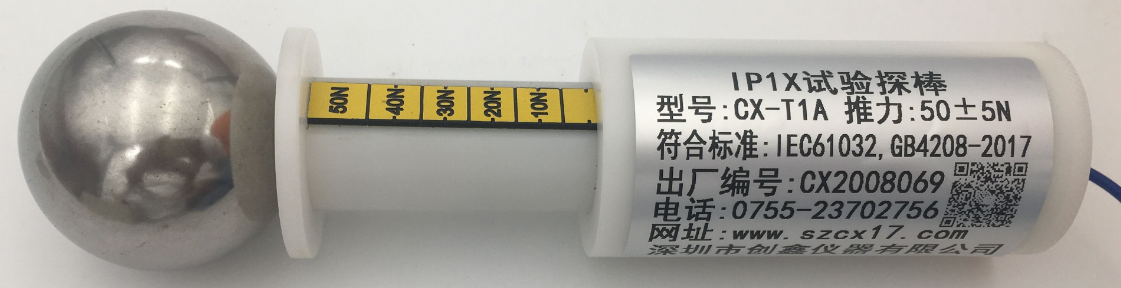

1、用途：檢驗防止人體觸及危險部件，也用于防止手背觸及的防護檢驗。
|
試具名稱 |
試具 A |
帶推力試具 A |
|
剛性試驗球直徑（金屬） |
SФ50+0.05 |
SФ50+0.05 |
|
擋板直徑（尼龍） |
Ф45±0.2 |
Ф45±0.2 |
|
擋板厚度 |
4 |
4 |
|
手柄直徑 |
Ф10 |
Ф10 |
|
手柄長度（尼龍） |
100 |
100 |
|
推力 |
---- |
帶0-50N推力 |

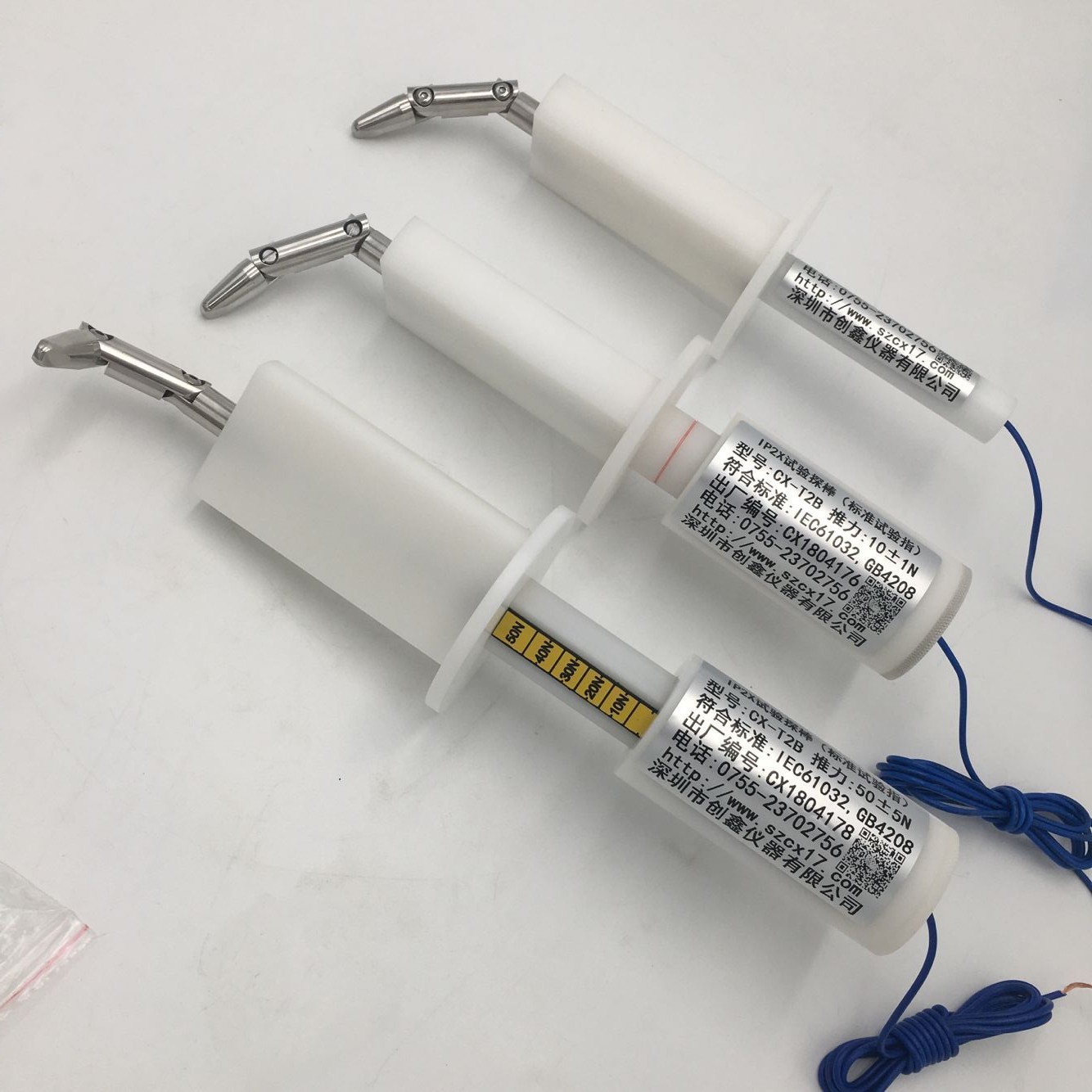

2、用途：檢驗防止人體觸及危險部件的基本防護，也用于防止手指觸及的防護檢驗。
|
試具名稱 |
標準試驗指 |
圓擋板試驗指 |
大擋板試驗指 |
帶推力標準試驗指 |
|
鉸鏈接點1尺寸 |
30±0.2 |
30±0.2 |
30±0.2 |
30±0.2 |
|
鉸鏈接點2尺寸 |
60±0.2 |
60±0.2 |
60±0.2 |
60±0.2 |
|
指長 |
80±0.2 |
80±0.2 |
100±0.2 |
80±0.2 |
|
指尖到擋板尺寸 |
180±0.2 |
180±0.2 |
---- |
180±0.2 |
|
指尖切割倒圓角 |
R2±0.05 |
R2±0.05 |
R2±0.05 |
R2±0.05 |
|
指尖錐度圓角 |
S4±0.05 |
S4±0.05 |
S4±0.05 |
S4±0.05 |
|
指尖割斜面夾角 |
37o0-10′ |
37o0-10′ |
37o0-10′ |
37o0-10′ |
|
指尖錐度 |
14o0-10′ |
14o0-10′ |
14o0-10′ |
14o0-10′ |
|
試驗指直徑 |
Ф120-0.05 |
Ф120-0.05 |
Ф120-0.05 |
Ф120-0.05 |
|
A-A 截面直徑 |
Ф50 |
Ф50 |
---- |
Ф50 |
|
A-A 截面寬度 |
20±0.2 |
---- |
---- |
20±0.2 |
|
擋板直徑 |
Ф75±0.2 |
Ф75±0.2 |
Ф125±0.2 |
Ф75±0.2 |
|
擋板厚度 |
5±0.5 |
5±0.5 |
---- |
5±0.5 |
|
推力計 |
---- |
---- |
---- |
10-30N 推力 |

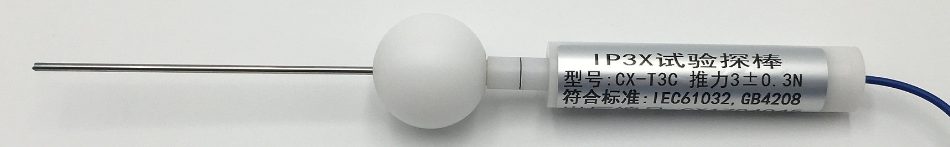

3、用途：檢驗防止人體觸及危險部件的試具，也用于防止手持工具觸及的防護檢驗。
|
試具名稱 |
試具C |
帶推力試具 C |
|
探針直徑 |
Ф2.5+0.05 |
Ф2.5+0.05 |
|
限位球直徑 |
SФ35±0.2 |
SФ35±0.2 |
|
手柄直徑 |
Ф10 |
Ф10 |
|
探針長度 |
100±0.2 |
100±0.2 |
|
手柄長度 |
100 |
---- |
|
推力計 |
---- |
3N推力 |
4、用途：檢驗防止人體觸及危險部件的試具，也用于防止手持金屬絲觸及的防護檢驗。
|
試具名稱 |
試具D |
帶推力試具 D |
|
金屬絲直徑 |
Ф1+0.05 |
Ф1+0.05 |
|
限位球直徑 |
SФ35±0.2 |
SФ35±0.2 |
|
手柄直徑 |
Ф10 |
Ф10 |
|
探針長度 |
100±0.2 |
100±0.2 |
|
手柄長度 |
100 |
---- |
|
推力計 |
---- |
1N推力 |
5、用途：檢驗防止直徑大于50mm的固體異物進入設備內部。
|
試具名稱 |
試具1鋼球 |
50帶環鋼球 |
50.8帶環鋼球 |
|
鋼球直徑 |
SФ50±0.2 |
SФ50 |
SФ50.8 |
|
質量 |
500±25g |
500±25g |
535±25g |
6、用途：檢驗防止直徑大于 12.5mm 的固體異物進入設備內部。
|
試具名稱 |
試具2 鋼球 |
帶推力試具 2鋼球 |
|
鋼球直徑 |
SФ12.5+0.2 0 |
SФ12.5+0.2 0 |
|
推力計 |
---- |
30N推力 |

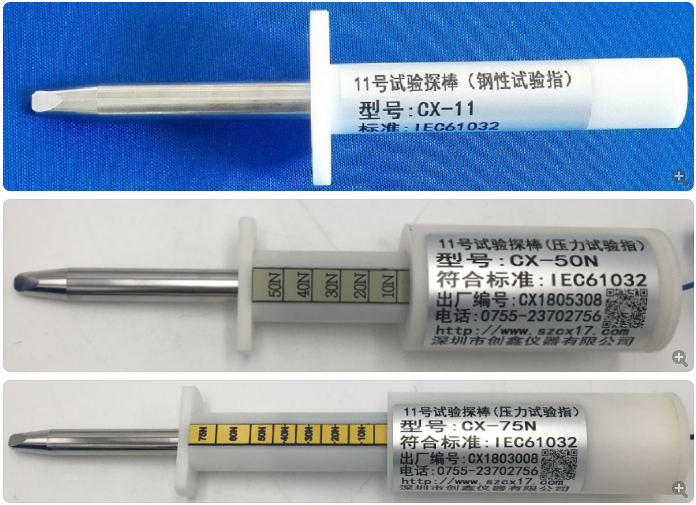

7、用途：用于施加外力的情況下手指防止接近危險部件測試，檢驗外殼的孔或外殼內部擋板的機械強度。
|
試具名稱 |
試驗直指 |
50N 推力試驗指 |
75N 推力試驗指 |
|
鉸鏈接點尺寸 |
200-0.05 |
200-0.05 |
200-0.05 |
|
指長 |
80±0.2 |
80±0.2 |
80±0.2 |
|
指尖切割倒圓角 |
R2±0.05 |
R2±0.05 |
R2±0.05 |
|
指尖錐度圓角 |
S4±0.05 |
S4±0.05 |
S4±0.05 |
|
指尖割斜面夾角 |
37o0-10′ |
37o0-10′ |
37o0-10′ |
|
指尖錐度 |
14o0-10′ |
14o0-10′ |
14o0-10′ |
|
試驗指直徑 |
Ф120-0.05 |
Ф120-0.05 |
Ф120-0.05 |
|
擋板直徑 |
Ф50 |
Ф50 |
---- |
|
擋板厚度 |
5±0.5 |
5±0.5 |
---- |
|
推力計 |
---- |
0-50N推力 |
0-75N推力 |
8、用途：檢驗防止人體觸及危險的帶電部件或機械部件是否被觸及。
|
試具名稱 |
試具12（試驗長銷） |
|
金屬銷直徑 |
Ф4±0.05 |
|
金屬銷長度 |
50±0.15 |
|
擋板直徑 |
Ф25±0.2 |
|
擋板厚度 |
4 |
|
手柄直徑 |
Ф10 |
|
手柄長度 |
20 |
9、用途：用于檢驗 0 類設備或Ⅱ類設備中危險的帶電部件是否被觸及。
