GB28007-2024圖9形狀評估探棒
GB28007-2024圖9形狀評估探棒

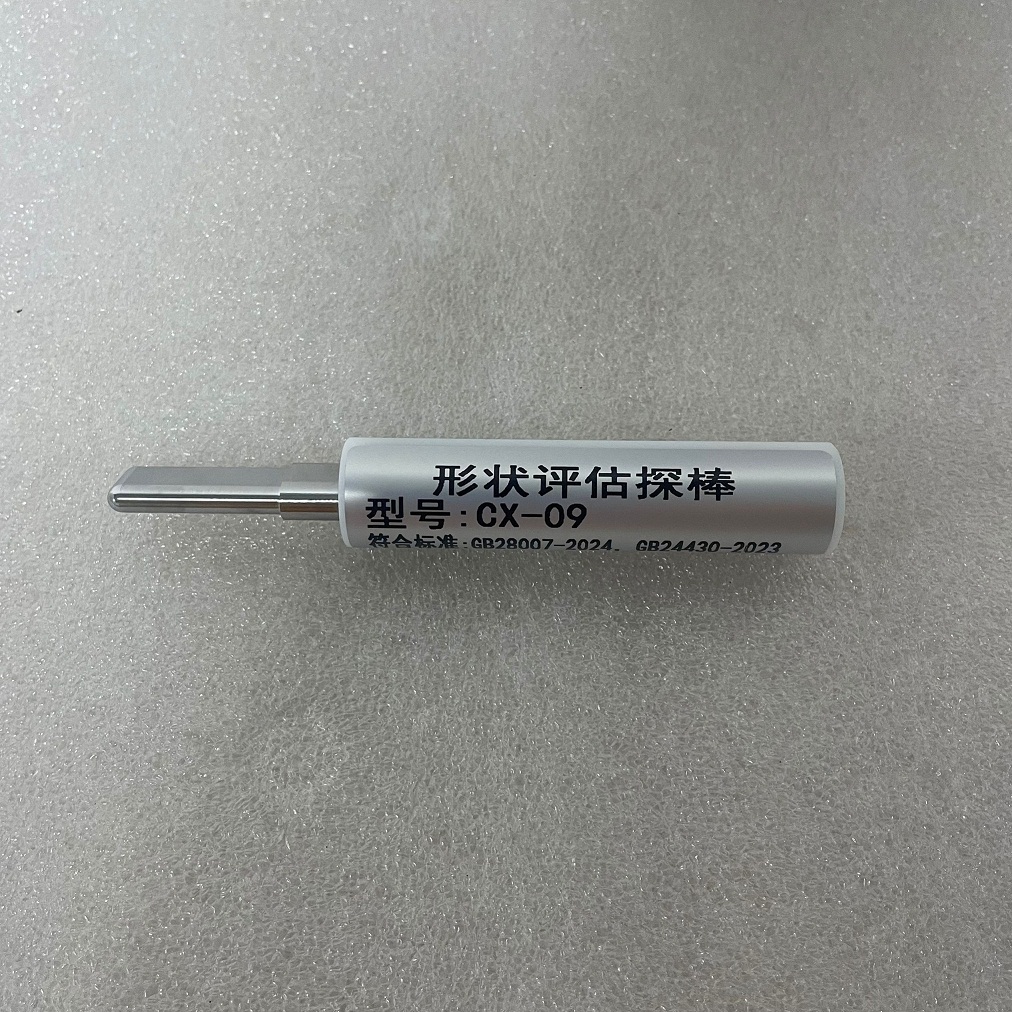

GB28007-2024圖9形狀評估探棒4.2.4.1 產品可觸及區域內剛性部件上,深度超過 10 mm的孔及間隙,其直徑或間隙用直徑7 mm的 半球形手指探棒(見圖8)施力30 N 不應通過,或用直徑12 mm 的半球形手指探棒(見圖8)不施力應通 過;若其直徑或間隙不小于 7 mm、小于 12 mm,用形狀評估探棒(見圖9)施力 5 N,形狀評估探棒插入 深度應不小于 10 mm 且應能在施加相反力5 N 作用下拔出。半球形手指探棒和形狀評估探棒采用塑 料或其他硬質、光滑材料制成,端部連接力值測量裝置。
相關標準產品如下：
序號 標準號 圖號 名稱 規格
1 GB28007 圖8 半球形手指探棒 Φ5mm
2 GB28007 圖8 半球形手指探棒 Φ7mm
3 GB28007 圖8 半球形手指探棒 Φ12mm
4 GB28007 圖8 半球形手指探棒 Φ18mm
5 GB28007 圖9 形狀評估探棒 L=12mm
6 GB28007 圖9 形狀評估探棒 L=5mm
7 GB28007 圖10 網眼手指探棒
8 GB28007 圖11 小型頭規
9 GB28007 圖12 大型頭規
10 GB28007 圖13 V形開口試驗?zāi)０?/span>
