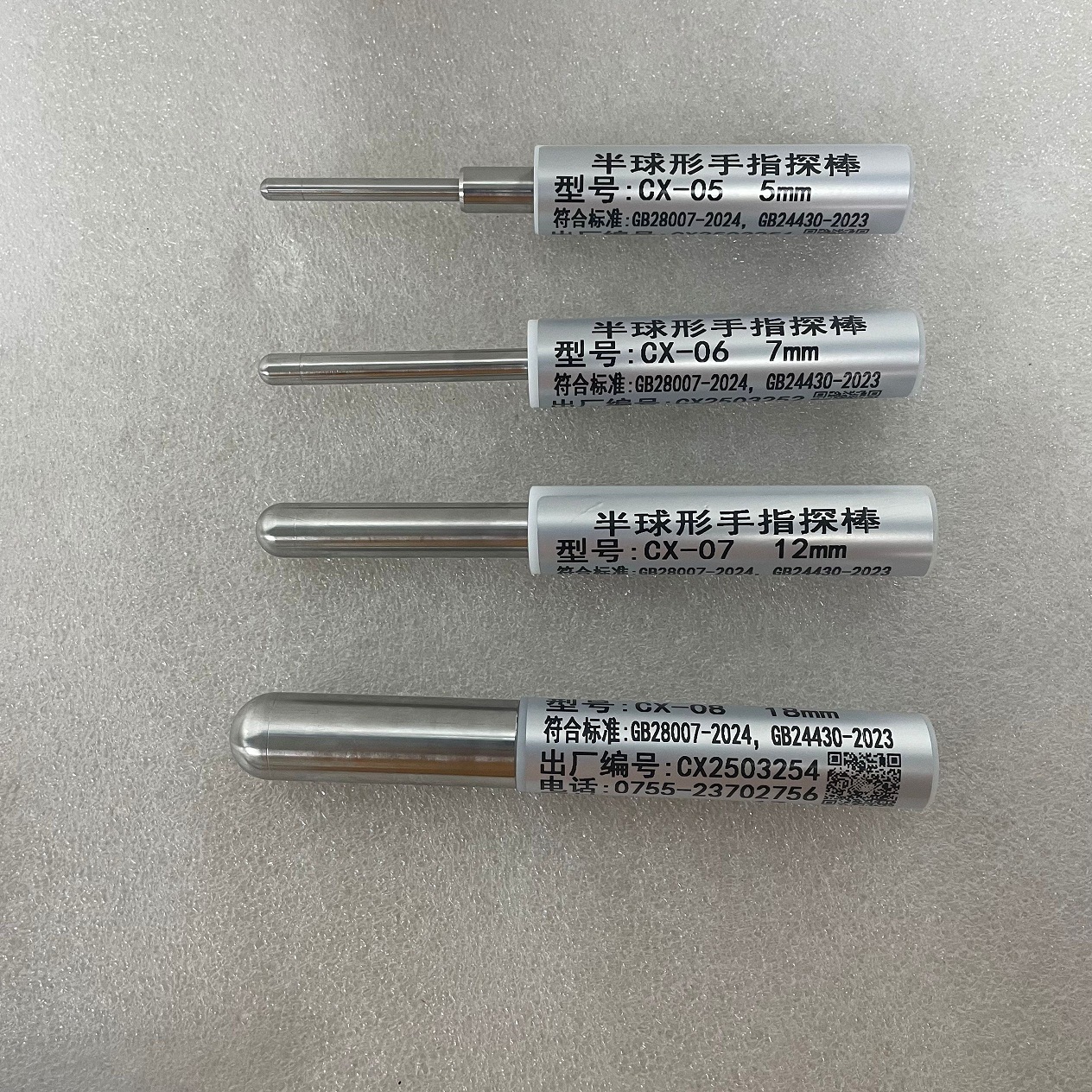

GB28007-2024圖8半球形手指探棒

GB 28007-2024 嬰幼兒及兒童家具安全技術要求
4.2.4 孔、間隙及開口
4.2.4.1 產品可觸及區域內剛性部件上,深度超過 10 mm的孔及間隙,其直徑或間隙用直徑7 mm的 半球形手指探棒(見圖8)施力30 N 不應通過,或用直徑12 mm 的半球形手指探棒(見圖8)不施力應通 過;若其直徑或間隙不小于 7 mm、小于 12 mm,用形狀評估探棒(見圖9)施力 5 N,形狀評估探棒插入 深度應不小于 10 mm 且應能在施加相反力5 N 作用下拔出。半球形手指探棒和形狀評估探棒采用塑 料或其他硬質、光滑材料制成,端部連接力值測量裝置。

標準主要技術參數：

1. 前端為半球狀。

2. 探棒直徑包括φ5-0.1mm，φ7-0.1mm，φ12+0.1mm，φ18+0.1mm。

3. 半球狀端部到刻度線的距離為10-0.1MM

相關標準產品如下：

序號 標準號   圖號       名稱                  規格

1   GB28007   圖8   半球形手指探棒     Φ5mm

2   GB28007   圖8   半球形手指探棒     Φ7mm

3   GB28007   圖8   半球形手指探棒     Φ12mm

4   GB28007   圖8   半球形手指探棒     Φ18mm

5   GB28007   圖9    形狀評估探棒      L=12mm

6   GB28007   圖9    形狀評估探棒      L=5mm

7   GB28007   圖10   網眼手指探棒

8   GB28007   圖11   小型頭規

9   GB28007   圖12   大型頭規

10   GB28007   圖13   V形開口試驗?zāi)０?/span>
