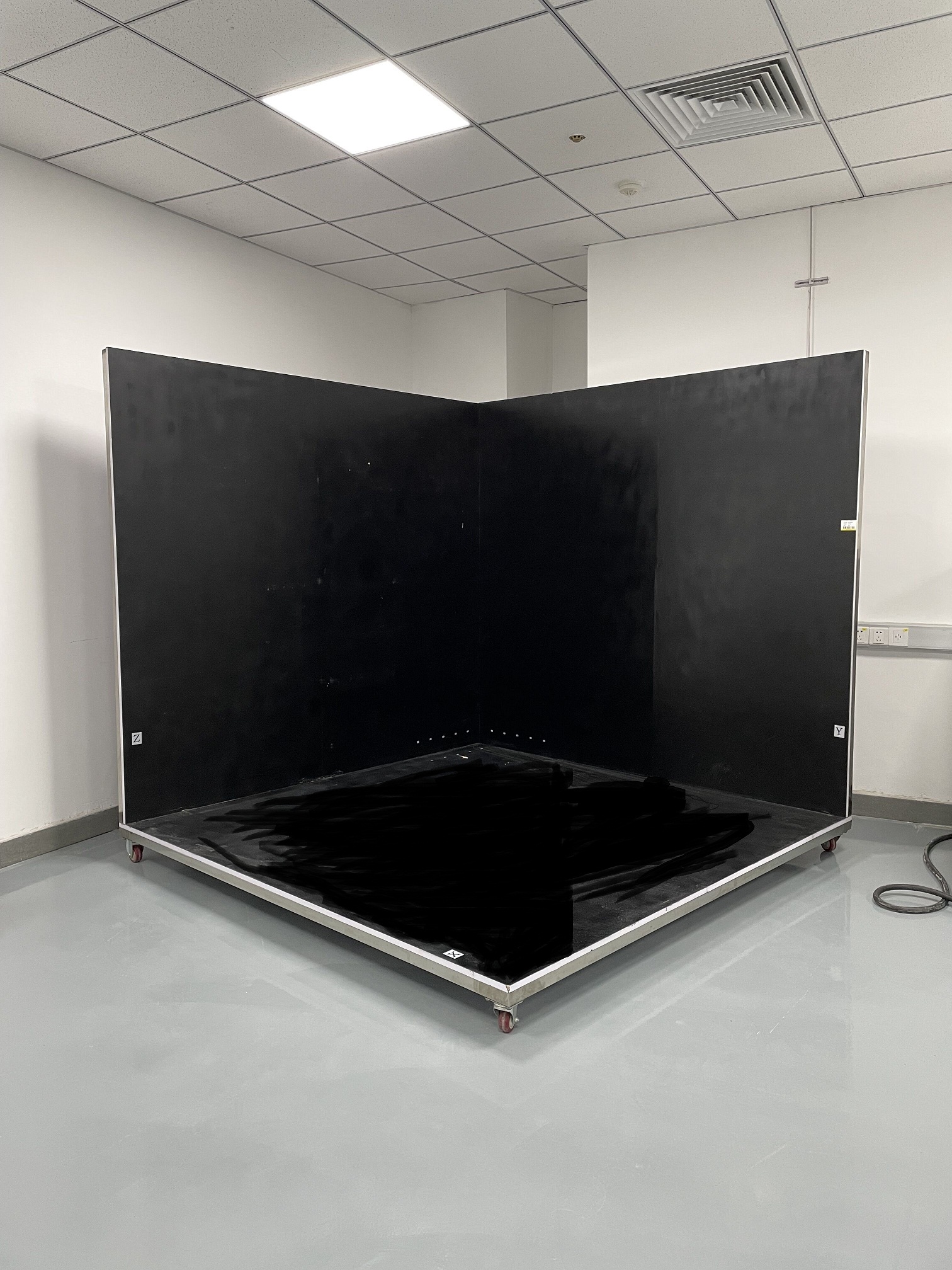

測試角是根據國家標準GB4706.1-2024 第11 章“發熱”的測試
要求設計制造；

技術參數：

1、尺寸：≥長2200×寬2200×高2200mm；
2、歐米伽熱電偶：直徑小于0.3mm 的熱電偶，K 型（總長度≥1000m）；
3、熱電偶布置：全部引出在一個接線排上；
4、測溫銅片：直徑15mm，厚度1mm 黃銅片；
5、測溫點數：左側面81 點，右側面81 點，底面81 點；
6、測溫點布置：100×100mm 矩陣正方形；
7、膠合板：厚度約20mm 膠合板，正面涂無光黑漆，背面貼灰色膠片
板；
8、活動部分：底部安裝4 個帶配套穩定腳活動底車輪，總高度約
2300mm；
9、外圍結構：四周采用40 工業型材及角鋁制作框架；
