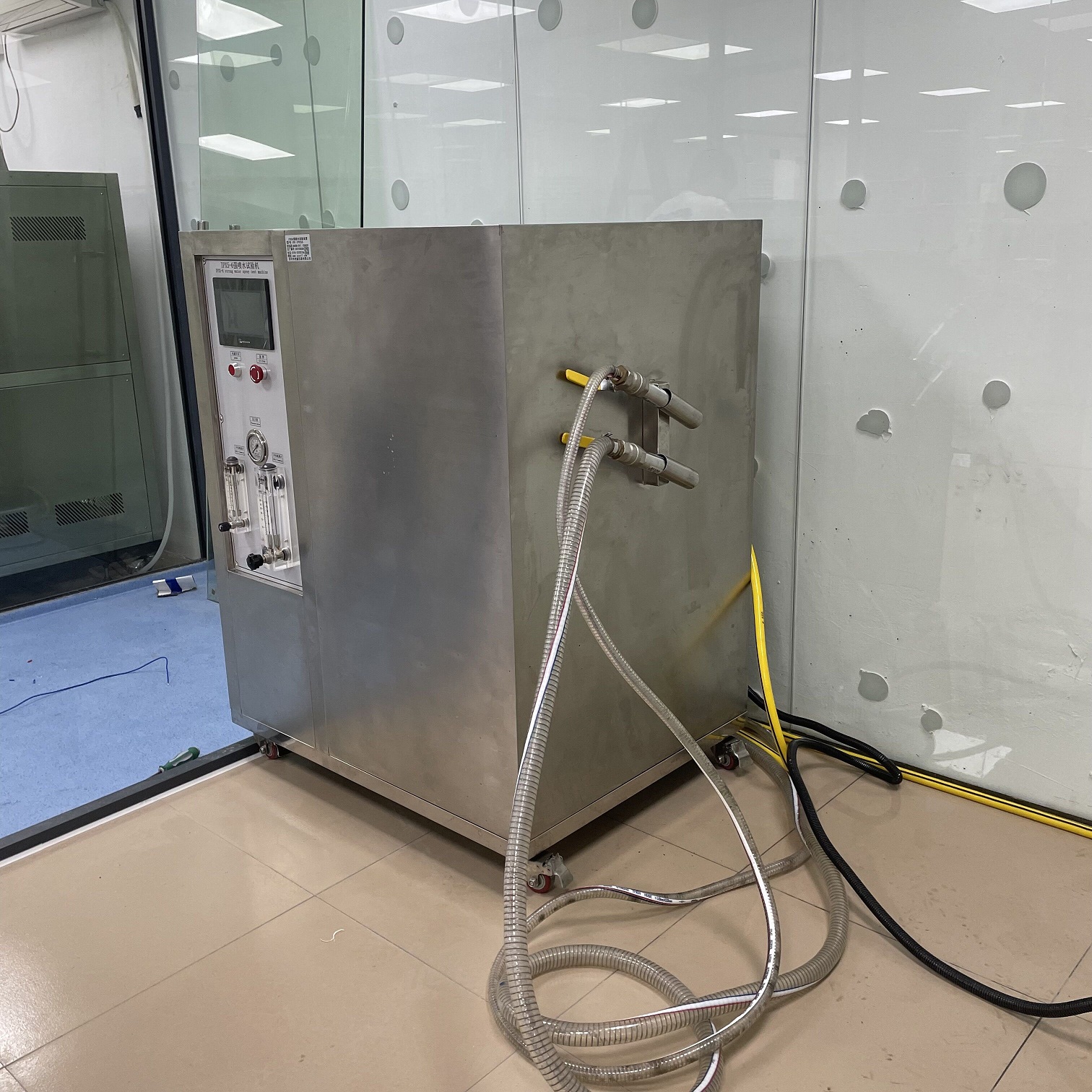

戶外電氣設備IPX56噴水試驗機用于測試設備在噴水（IPX5）和猛烈噴水（IPX6）環境下的防水性能，符合IEC 60529等標準，以下從工作原理、結構組成、技術參數等方面介紹：

工作原理

通過模擬自然環境中不同強度的噴水場景（如低壓噴水、高壓噴水），對設備施加特定流量和壓力的水流，觀察設備在規定時間內的防水能力，判斷其是否滿足防護等級要求。

結構組成

? 噴水裝置：

? IPX5：采用手持式噴嘴（直徑6.3mm），流量約12.5L/min，從任意方向噴水，模擬低壓噴水場景。

? IPX6：使用手持式噴嘴（直徑12.5mm），流量約100L/min，從任意方向猛烈噴水，模擬暴雨或海浪沖擊。

? 樣品固定架：不銹鋼材質，可調節角度和高度，確保樣品各面能被水流覆蓋，部分設備帶旋轉臺（360°勻速旋轉）。

? 控制系統：PLC或觸摸屏控制，可設定噴水流量、壓力、測試時間、樣品旋轉速度等參數，實時監控水流狀態。

? 水循環系統：水箱（通常≥500L）儲存用水，通過高壓水泵（IPX6需更高壓力）和管路輸送至噴嘴，帶過濾裝置防止雜質堵塞。

? 安全防護：金屬機架防銹處理，噴嘴帶安全鎖止裝置，部分設備配備防水漏電保護開關，確保操作安全。

技術參數

? 噴水壓力：

? IPX5：約30-50kPa（距離樣品3m處）。

? IPX6：約100-150kPa（距離樣品3m處），部分標準要求壓力≥100kPa。

? 噴水流量：

? IPX5：12.5L/min ±5%。

? IPX6：100L/min ±5%。

? 測試時間：

? IPX5：每平方米樣品表面積噴水1min，總時間≥15min。

? IPX6：每平方米樣品表面積噴水1min，總時間≥30min。

? 噴嘴距離：噴嘴與樣品表面距離固定為3m，確保水流噴射強度均勻。

應用場景

適用于戶外配電箱、路燈、充電樁、戶外電機、攝像機、通訊基站設備等，測試其在暴雨、噴水清洗或海浪沖擊等環境下的防水性能，避免雨水滲入導致設備故障。

測試要點

? IPX5：水流從任意方向噴射，樣品需全方位受水，重點測試縫隙、接口等薄弱部位。

? IPX6：水流壓力更大，需確保噴嘴正對樣品表面，噴射角度無限制（包括頂部、側面等），測試后檢查設備內部是否進水、電氣部件是否受潮。

? 部分設備需搭配壓力計和流量計校準噴嘴流量，確保符合標準要求（如IPX6流量誤差≤5%）。
