GB4706.1是家用和類似用途電器的安全通用標準，其中溫升測試角是用于模擬電器在實際使用環境中散熱條件的重要測試裝置，具體要求如下：

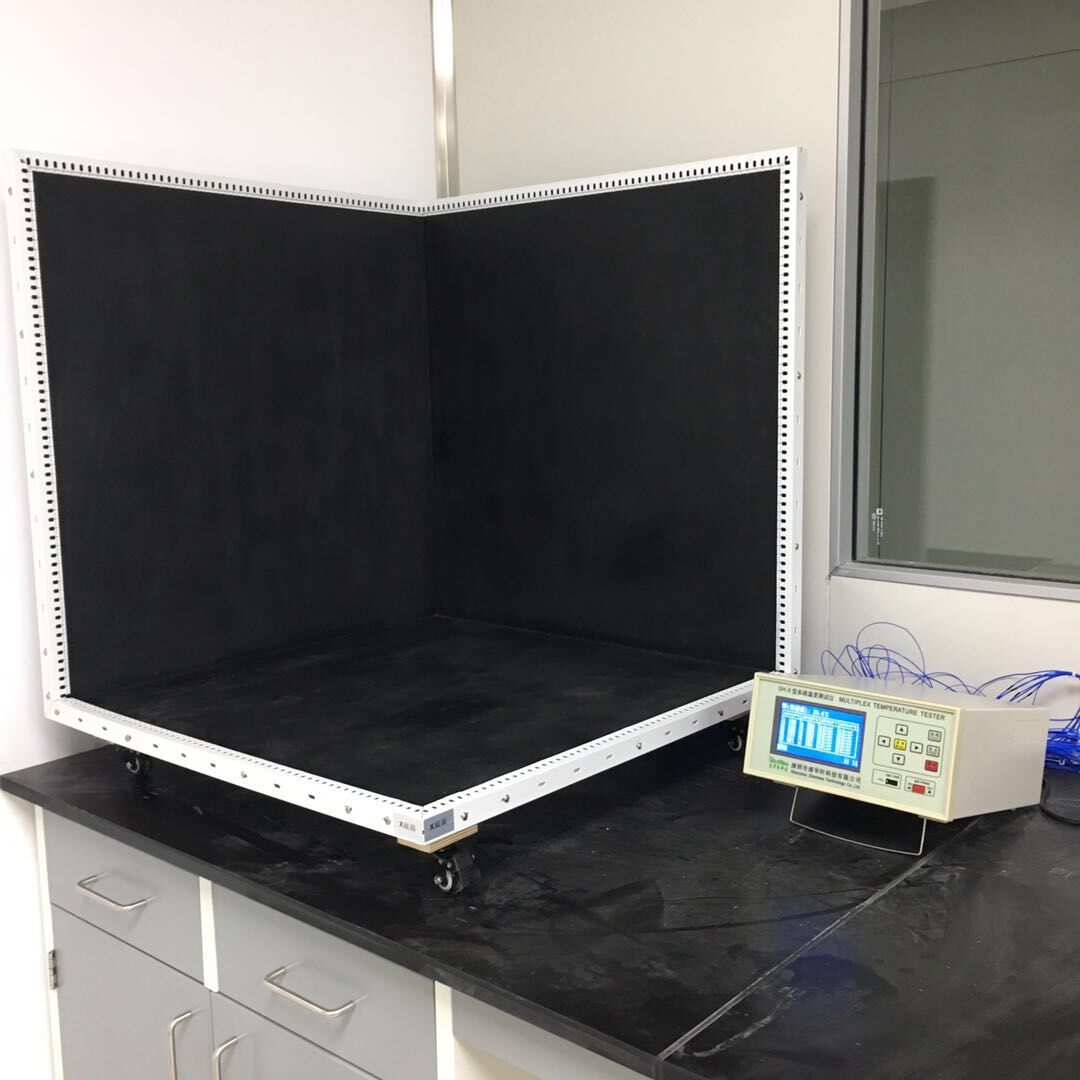

結構與材料

? 構造：由兩塊互相垂直的垂直板和一塊水平底板組成，形成類似墻角的90°夾角結構。

? 材料：垂直板和底板通常采用厚度約20mm的膠合板，表面涂有無光黑漆，以模擬普通家庭環境的墻面和地面。

測試目的

? 用于測試電器在正常工作狀態下，各部件（如外殼、繞組、端子等）的溫度升高情況，確保其溫升不超過標準規定的限值，防止過熱引發安全隱患（如火災、觸電等）。

擺放要求

? 電器需按正常使用方式放置在測試角內，與垂直板和底板保持標準規定的距離（不同類型電器距離要求不同）。

? 對于落地式電器，可能需放置在特定支架上；對于臺式電器，則直接放在底板上。

溫升測量

? 通過熱電偶或其他溫度測量裝置，監測電器關鍵部位在運行過程中的溫度變化，計算其相對于環境溫度的溫升值。

? 測試需持續至溫度達到穩定狀態（溫度變化率小于一定值）。

標準限值

? 不同材料和部件的溫升限值不同，例如：

? 金屬外殼溫升通常不超過55K。

? 塑料外殼溫升不超過60K（具體需根據材料耐熱等級確定）。

注意事項

? 測試環境溫度需控制在（20±5）℃，避免外界溫度波動影響結果。

? 測試角周圍應保持空曠，無其他散熱物體干擾。
