1.適用范圍于以下72.5KVA電器外殼做為保護之分類等級

2.IP碼分類等級為 IP---- 2 ---- 3 ---- C ---- H

IP碼 第ㄧ字母碼 第二字母碼 附加字母碼 補充字母碼

3.字母碼含意

IP---指IP碼.

2----第一字母碼(指防塵等級)分類:

第一字母碼	保護等級	保護等級定義
0	無保護	------------------------------
1	防止50mm直徑以上實體外物進入	試驗棒50mm直徑不可以完全穿過
2	防止12.5mm直徑以上實體外物進入	試驗棒12.5mm直徑不可以完全穿過
3	防止2.5mm直徑以上實體外物進入	試驗棒2.5mm直徑不可以完全穿過
4	防止1.0mm直徑以上實體外物進入	試驗棒1.0mm直徑不可以完全穿過
5	防塵保護	無法完全避免塵挨入侵,但不會影響機器正常功能
6	緊密防塵	塵挨無法入侵

3----第二字母碼(指防水等級)分類:

第一字母碼	保護等級	保護等級定義
0	無保護	------------------------------
1	防止垂直落下水滴	垂直落下水滴應無有害影響
2	當外殼傾斜15度角，防止垂直落下水滴	當外殼傾斜15度角,垂直落下水滴應無有害影響
3	防止灑水	當外殼傾斜60度角,垂直落下水滴應無有害影響
4	防止?jié)娝?/span>	以任何方向?qū)C(jī)殼潑水,應無有害影響
5	防止噴水	以任何方向?qū)C(jī)殼噴水,應無有害影響
6	防止強力噴水	以任何方向?qū)C(jī)殼強力噴水,應無有害影響
7	防止短暫浸水	在標準試驗的水壓與時間條件的水中外殼短暫侵入因滲入少量水份導致有害影響將不被允許
8	防止連續浸水	外殼連續侵入使用者與制造商均同意

C----附加字母碼(防止觸及危險電壓)分類:

附加字母碼	保護等級	保護等級定義

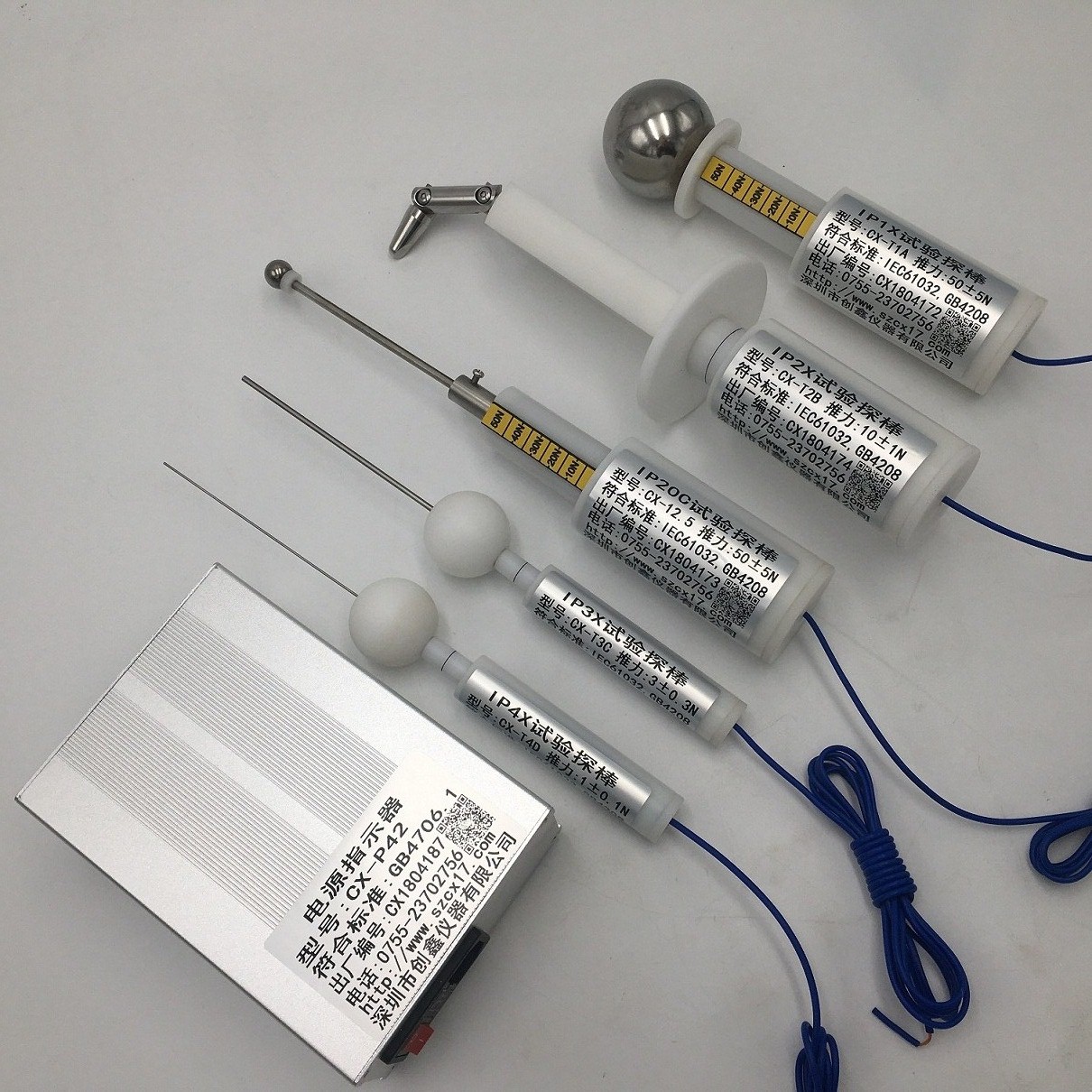

A	防止手臂觸及危險部位之保護	直徑50mm之觸及測試棒與危險部位之間,可確保適當?shù)木嚯x
B	防止指頭觸及危險部位之保護	直徑12mm長80mm之關節測試棒與危險部位之間,可確保適當?shù)木嚯x
C	防止工具觸及危險部位之保護	直徑2.5mm長100mm之測試棒與危險部位之間,可確保適當?shù)木嚯x
D	防止鋼性金屬線觸及危險部位之保護	直徑1.0mm長100mm之測試棒與危險部位之間,可確保適當?shù)木嚯x

H----補充字母碼:

補充字母碼	代表之含意
H	高電壓機器
N	運轉時具有防水功能
S	停止運轉時具有防水功能
W	適用于特定天候條件之下并有附加構造保護或處理

4.IP標示方法:

4-1 只標示第一和第二字母碼,即IP X X( IP 4 5)

4-2 標示補充字母碼,即IP X X X X ( IP 4 5 C N )
