IP44淋雨沙塵防護等級測試，該儀表設備肉眼可見沒有明顯的縫隙，螺釘安裝就位，出線端子密封完整。IPX4淋雨試驗后，打開樣機蓋子，發現電路板上布滿水珠，水珠不斷往下部滑落，分析其進水的原因，殼體蓋子沒有密封凹槽，也沒有密封膠墊，純粹是鐵碰鐵，沒有相應的密封設計。IPX4淋雨試驗等級雖然不算太高，但是一旦蓋子壓不結實，水滴會順著縫隙進入殼體內部，影響設備使用的安全性。若是產品沒有任何的密封設計，即使做淋雨試驗較低的測試等級IPX2，也會存在出現進水的情況。

一、測試標準

GB/T4208-2017；IEC60529:2013。

二、測試項目及測試要求

1、IPX4淋雨試驗

(1)使用擺管淋雨裝置，角度與垂直方向±180°范圍淋水，試驗時間10分鐘。

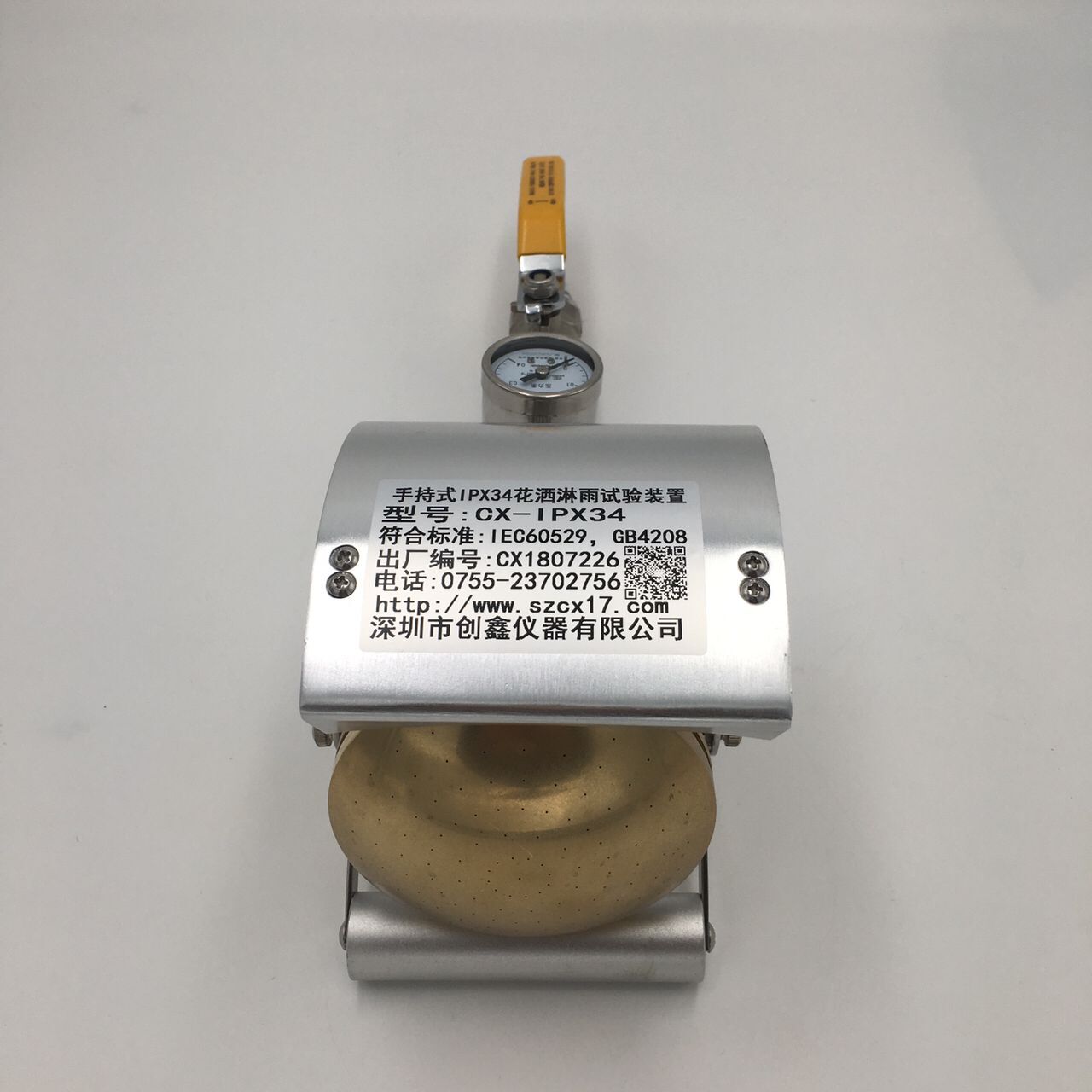

(2)使用淋水噴嘴，與垂直方向±60℃范圍內淋水，試驗時間5分鐘。

2、IP4X沙塵試驗

防止直徑≥1mm的固體異物，使用1N的力，直徑為1mm的剛性鋼線不得進入殼內并與帶電部件保持足夠間隙。

三、檢測結果判定

IPX4淋雨試驗：一般說來,水滴不能進入到危險帶電部件部分，如果進水,應不足以影響設備的正常操作或破壞安全性;水不積聚在可能導致沿爬電距離引起漏電起痕的絕緣部件上;水不進人帶電部件,或進入不允許在潮濕狀態下運行的繞組;水不積聚在電纜頭附近或進入電纜。如外殼有泄水孔,應通過觀察證明進水不會積案,且能排出而不損害設備。對沒有泄水孔的設備,如發生水積聚并危及帶電部分時,有關產品標準應規定接受條件。

IP4X沙塵試驗：不需要使用沙塵試驗箱，使用直徑為1mm的剛性鋼線不得進入殼體內部。

四、IP44防護等級測試前需注意

1、產品在硬件結構設計時候，需要考慮到外殼的密封設計，一旦設備定型以后，再改結構工藝是非常麻煩，耗費人力、物力和財力成本；

2、鐵碰鐵沒有密封膠墊的設計不可取，基本不具備防水功能；

3、送樣前可自行進行噴水模擬，便于提供測試通過的概率；

4、強行封膠處理不可取，只是占時應付一次的測試，需要從防護設計上下功夫。

五、哪些產品需要進行防護等級測試

電動執行機構、蝶閥、機械閥門、壓力變送器、水表、壓力表、測量裝置、受電弓系統、站臺門系統、地面電子單元、應答器、火災報警綜合盤、單元平衡閥、智能工業相機、質量流量計、三維閃電定位儀、隔爆穩壓電源、計算機聯鎖設備、空氣負離子自動觀測儀、環控風機、感煙探測器、太陽能控制柜、配電柜、匯流箱、電池箱、邊坡雷達、手動火災報警按鈕、激光打碼機、信息交換系統、工業聽診器、地震計、速差器密封倉、應答器接收單元、分析機柜、道路交通信號控制機、環鏈電動葫蘆、變形監測雷達、ATP車載設備、介入式心室輔助裝置、高精度大氣電場儀電源、真空壓力傳感器、餐飲業油煙在線監測儀、毫米波治療儀、電氣火宅監控器、百葉窗、渦街流量計指示器、脈沖輻射監測系統儀、電纜分支模塊護殼、邊緣計算器、渦輪箱、延時控制盒、指示器、車載智能網關、數據傳輸設備、光纖直放站、無線水溫差傳感器、列尾裝置、配電箱、控制機柜、列尾裝置、數傳箱、智能穿戴設備、防水眼鏡、環境復合傳感器等。
