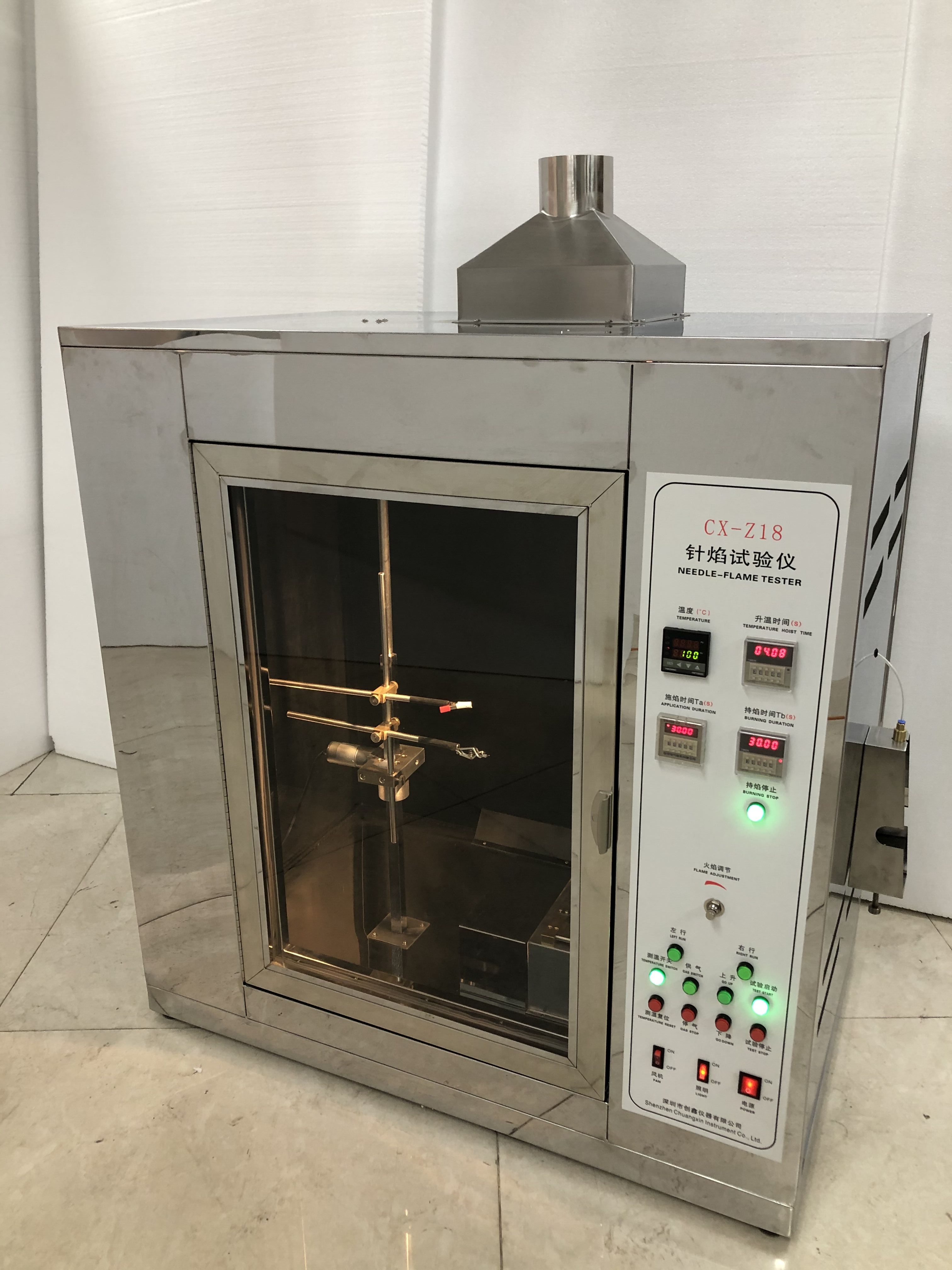

針焰試驗儀（按鍵式）

針焰試驗儀適用于對電工電子產品、家用電器及其材料等進行著火危險試驗和燃燒性能試驗。模擬產品在故障條件下所產生的小火焰，GB/T5169.5-2008及IEC60695-11-5《電工電子產品著火危險試驗 第二部分：試驗方法 第二篇：針焰試驗》中規定的有關條款設計制造。本試驗儀根據國家標準GB/T5169.5-2008及IEC60695-11-5《電工電子產品著火危險試驗 第二部分：試驗方法 第二篇：針焰試驗》中規定的有關條款設計制造。

針焰試驗儀技術參數：                                               1、針狀燃燒器：內孔 Φ0.5mm±0.1mm，外徑 ≤Φ0.9mm，長 ≥35mm，不銹鋼

2、燃燒器角度：傾斜 45°( 試驗時 )或垂直 ( 調節火焰高度時 )
3、施焰時間:   0-999.9s±0.1s可調 (一般選擇為30s)
4、持焰時間:   0-999.9s±0.1s，自動記錄，手動暫停
5、火焰高度:  12mm±1mm(帶高度測量器具)
6、施燃?xì)怏w:   95% 丁烷氣 ( 可采用瓶裝打火機氣體 )
7、溫度測試范圍：0~1000℃
8、火焰溫度要求：從100℃±2℃升到700℃±3℃的時間在23.5秒±1秒之內
9、測溫?zé)犭娕迹?/span>Φ0.5mm鎧裝（K型）熱電偶
10、試驗背景：黑背景
11、試驗過程：試驗程序自動控制，獨立抽風
12、工作室體積：0.5 立方
13、設備外尺寸：1000mm寬×650mm深×1300mm高

針焰試驗儀配置清單：

關鍵元件清單：

1、時間繼電器：2個，品牌：   欣靈

3、溫控表：1個，品牌：陽明

4、熱電偶：1條，品牌：英國RS

5、控制繼電器：7個，品牌：日本歐姆龍

6、開關電源：1個，品牌：臺灣銘偉

7、調節閥：1個，品牌：臺灣亞德客
