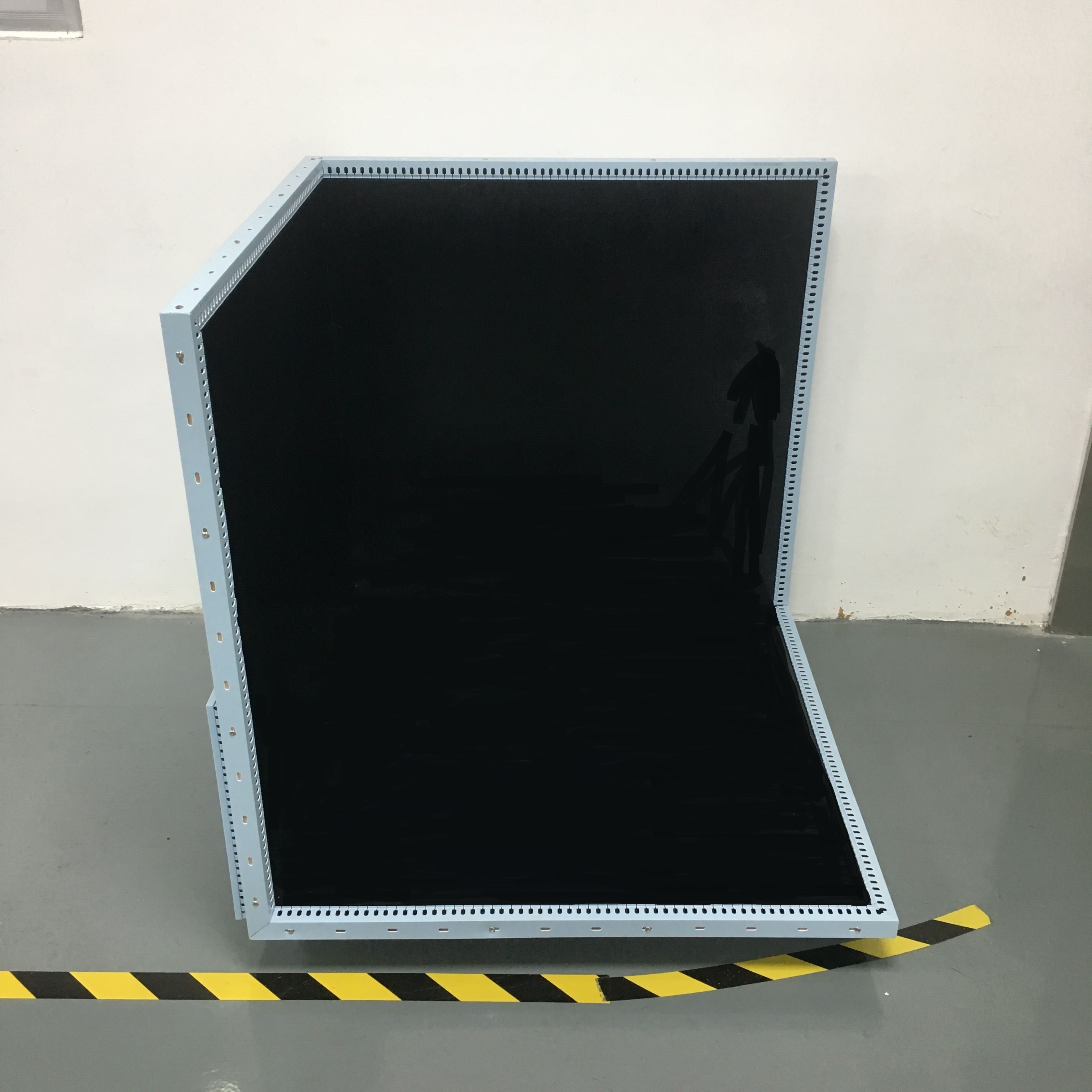

GB4706.1電器溫升測試角

一、概述：

1、測試角是根據國家標準GB7000.1、GB4706.1（IEC60335-1)第11章“發熱”的測試要求設計制造的。

2、測試角主要用于為各種電工、電器產品的溫升測試提供符合標準要求的環境條件進行溫升測試．可按實際被測試樣品定做不同分布規格、測溫點數量及外形尺寸的測試角．

二、GB4706.1電器溫升測試角技術參數：

1、尺 寸 ：1000×1000×1000m（產品大小按客戶要求制作）

2、熱 電 偶 ：直徑小于0.3mm的熱電偶 ,可配熱電偶長2到3米(K型、J型、T型任選一種)。

3、熱電偶布置：全部引出在一個接線排上（或選配熱電偶插頭及插座）

4、測溫銅片 ：直徑15mm，厚度1mm 黃銅片

5、測溫點數 ：24點 （底部8，兩側各6， 頂部4）或按客戶要求。

6、測溫點布置：100×100mm

7、膠 合 板 ：厚度約20mm膠合板，正面涂無光黑漆，背面貼灰色膠片板

8、活動部分 ：底部安裝4個活動底車輪，總高度約100mm

三、GB4706.1電器溫升測試角選裝配件：

1、 溫度巡檢儀：常用類型如16路、32路、64路巡檢儀等。

2、 熱電偶：按照實際情況選用K型、J型或者T型熱電偶，熱電偶絲直徑按照標準應《0.3mm（有些標準規定需〈0.2mm）。熱電偶頭部需要焊接良好?？紤]到熱電偶護套需要耐受較高溫度，需采用良好的耐溫材料。 根據實際情況選用，具體細節致電我司咨詢。

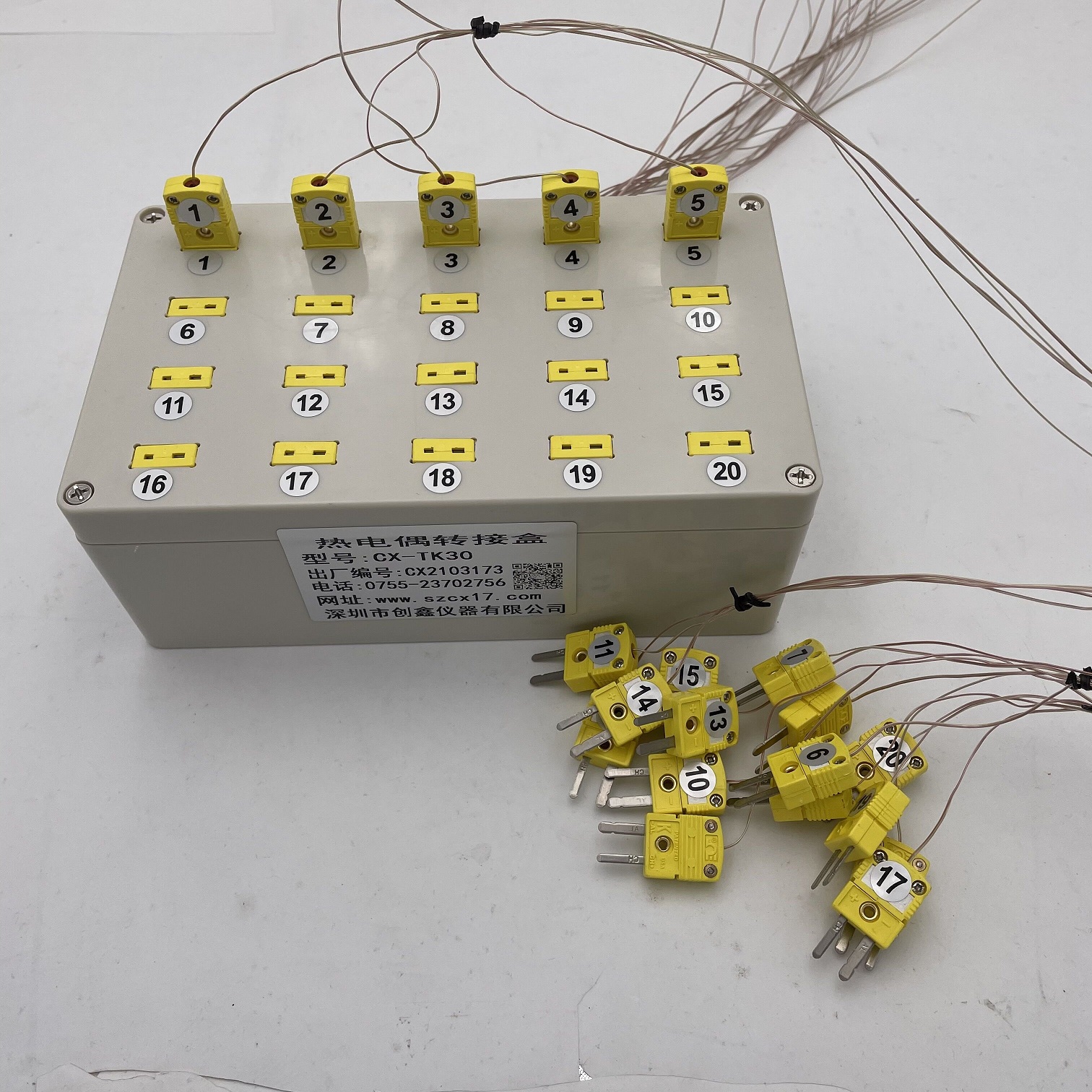

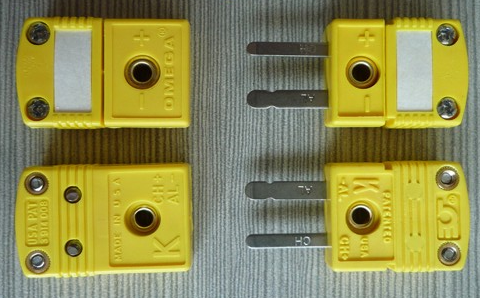

3、 熱電偶轉接盒：為了在試驗中，避免熱電偶布線時的不便，特別設計的熱電偶專用轉接盒，上面有熱電偶專用的轉接插頭和插座（可根據熱電偶類型分為K、J、T型等），外表為鋁合金或不銹鋼盒體，每路熱電偶均編號。方便熱電偶在被測件及記錄儀之間的轉接和布線。

                           熱電偶線測溫線

型號：測溫范圍:-200℃~260℃(四氟材質）-200-500℃（玻璃纖維材質）

線芯直徑:2*Φ0.127mm 2*0.214MM 2*0.511MM

線芯材質:鎳鉻/鎳硅（K型） 銅/康同（T型） 鐵/銅鎳（J型）

顏色標記:紅為負極/黃為正極.

熱電偶感溫線型號
