G5燈頭量規的使用方法

G5 燈頭量規是適配 G5 雙插腳燈頭（常見于 T5 等小型雙插腳燈管）的專用檢測工具，遵循 GB/1483.2 - 2008 與 IEC 60061 - 3 等標準制造，核心用于把控?zé)纛^插腳的尺寸精度與位置合規性，保障燈頭和燈座的適配性，多應用于燈具廠質檢、來料檢驗等場景。其主要分為未組裝燈頭通止規和成品燈頭通規兩類，具體信息如下：

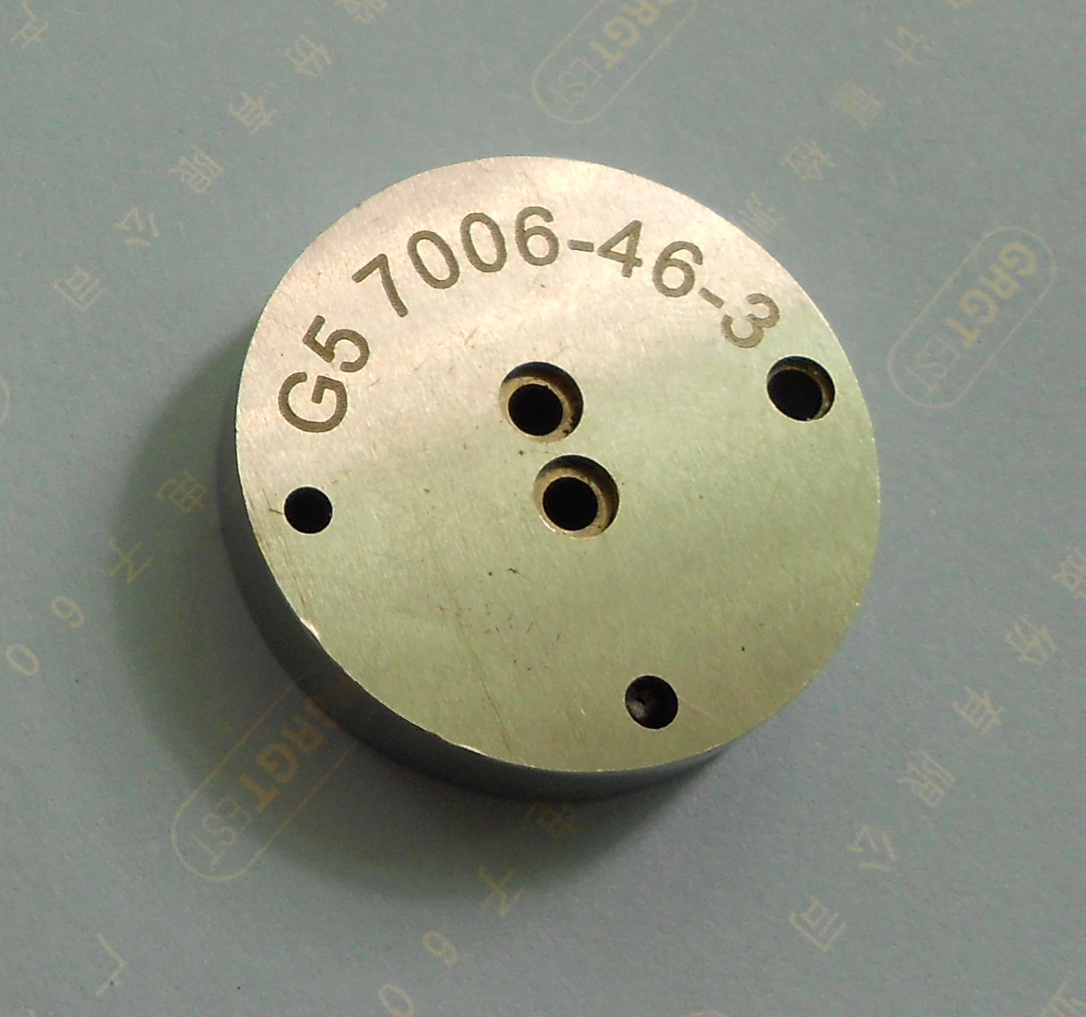

未組裝燈頭通止規（型號 7006 - 46 - 3）

這款量規專門針對尚未組裝到燈管上的 G5 雙插腳燈頭做檢測。檢測參數涵蓋插腳相關的 Emin（最小腳距）、Emax（最大腳距）、Fmin（最小相關尺寸）、Gmax（最大相關尺寸）、Hmax（最大相關尺寸），還包括插腳直徑以及插腳（含止擋）的位置。檢測時將燈頭插腳從量規 O 面插入，燈頭表面需與量規表面貼合，此時插腳的短板應與量規 X 面共面或凸出；單個插腳可插入孔 e2 至插腳止擋與量規表面接觸，但不能插入孔 e1，且單個插腳的止擋從 O 面進入孔 b 后，需確保燈頭表面與量規表面緊密接觸，以此判斷未組裝燈頭是否合格。
成品燈頭通規（型號 7006 - 46A - 3）

該量規聚焦于已組裝成成品燈的 G5 燈頭檢測。檢測維度集中在成品燈燈頭的 Emax（最大腳距）、Fmin（最小相關尺寸）、Fmax（最大相關尺寸），還有插腳直徑及插腳（含止擋）的位移情況，避免組裝過程中產生的誤差影響燈頭適配性。檢驗操作上，成品燈的燈頭插腳從量規 O 面完全插入后，燈頭表面要與量規表面貼合，插腳端部需與 X 面共面或凸出 X 面，但不能超出 Y 面；同時每個單獨的插腳需能從 O 面插入孔 e1，且保證燈頭表面與量規表面接觸，滿足這些條件才算成品燈頭尺寸合規。
